18.7. Terranes as Terrains:The Klamath，Oregon研究2¶
来自太空的克拉玛斯
在一些单元和它们周围的地体之间，更广泛的对应关系，一些分散在地体内部的单个单元，以及一些似乎跨越或重叠地形边界的单元。因为单位太多了 [一般来说，在地层层面] ，我们不显示地图的图例。另外，在图例序列中，是克拉玛斯中不存在的单位。两个例外的例子是深紫色单元（jui），它实际上是超镁铁质（蛇绿岩）熔岩的离群点，曾经是大洋地壳的一部分，在野外看似相似，但起源于它们的地体内部；和粉红色单元，它由侵入到几个地体的侵入岩组成，已经就位。我们期望地体与其组成地层单元（即内部一致性）之间的一般一致性，以及某些单元对单一地体的排他性，因为地体通常由不同时期在不同源区形成的岩石发育而成。
17-17: Although it will require considerable scrolling up and down on this page, go ahead and try to match the different color units in the geologic map with the terrane units in the map above. `ANSWER <answers.html#17-17>`__
这张阴影图中感兴趣的特征是：A=克拉马斯山脉；B=海岸山脉；C=威拉米特山谷（北端波特兰）；D=高瀑布；E=胡德山；F=火山口湖；G=保利纳山脉（纽伯里火山口）；H=蓝山。；I=阿伯特边缘；J=夏季湖区（圆形区域在某种程度上是照明的产物）n）
通过作者在野外拍摄的这些照片，我们可以感受到一些克拉马什岩层地面的外观：
左上角的场景显示了峡谷周围的地形，前景是YollaBolly地体，远处是Sixes河地体。在它旁边是从麋鹿地体海岸的景色。在左中央是由流氓河分割的峡谷的一部分，其中暴露了流氓谷地体（JRV）的沉积单元。在它的右边是克拉马斯山脉高海拔地区的典型景观。左下角的场景是蛇纹石（与洋壳有关的变质蛇绿岩玄武岩）的曝光。右下角显示了构成岛弧沉积物的硅质（硅质）页岩交替层。这里是蛋黄宝莉地体的一部分。
我们提供了克拉马斯山脉地形表达式的预览，我们很快将从陆地卫星上呈现，通过对相同DEM数据的面积扩大。注意右上角的火山口湖（在山顶上几乎是圆形的）。

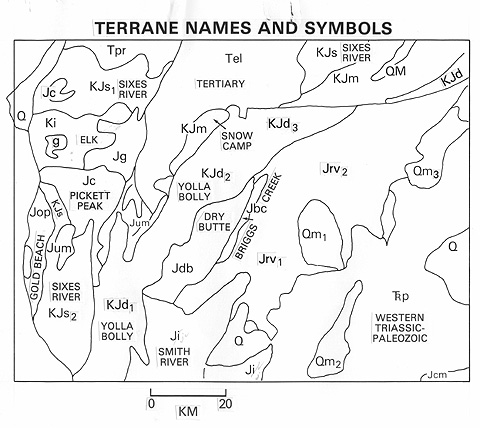

这里再次复制了地形图，以帮助您匹配其DEM表达式的单位。请记住，DEM版本覆盖的范围明显更广。
在这个视觉版本中，我们很难看到任何明显的地形变化，这些变化引起了人们对明显的地形差异的注意。当然，我们可以改变光照方向来强调对比的山脊和山谷方向，我们确实改变了这个数据集上的光照方向，给出了几个不同的表达式，但是，同样，与地图上的各种地形相关的明显模式并不突出。然而，当我们学习到去哪里寻找时，在熟悉了地体的位置之后，我们可以很清楚地看到一些地体的某些差异的强烈暗示。我们也可以通过对地图或DEM格式的地形数据进行适当的分析来揭示这些差异，事实证明，这种方法优于视觉区分。
我们假设预期差异的原因是，每个岩层由一组岩石类型组成，可能与附近其他岩层不同。断层不连续性至少部分地束缚了每一个断层。地体将根据其岩性组合对区域侵蚀作用作出反应。因此，任何一个地体都可能发展出与其相邻地不同的地形特征，并在视觉上表现为可分离的。我们应该谨慎地期待差异整齐地保留在地体边界内，因为随着景观在任何一个地体内的发展，平衡形式往往会对边界外的地体产生一些影响。然而，检验独特地形控制地形表达假设的希望是，确实存在真正的差异。
我们预测这一努力是为了进行一系列的定量测量，我们可以用数字和统计方法进行测试，以确定每个岩层地形特征的有效差异。一般来说，我们不能从陆地卫星图像中自信地提取任何这些措施。然而，一个点图像对是可用的，所以我们得到了一个立体图像，允许有限的可测量变量恢复。因此，在随后的论述中，陆地卫星的主要作用是通过视觉识别帮助确认地形的关联性。
