12.5. DEM和其他查看模式¶
这些数据集具有重要的应用。它们允许快速重建等高线图和绘制高程剖面。此外，我们可以很容易地用这些数字进行各种摄影测量计算。图像处理系统可以编辑和过滤这些数据，以增强显示产品，并将数据集合并到更大的地图中。我们可以将曲面表示为X-Y-Z图，其中Z尺寸显示为等距垂直线，其长度与高程成比例。这些绘图有几种格式：
阴影地形图 ，其中，我们根据海拔或变化将不同的灰色阴影指定给斜坡，其中，我们将阴影指定给选定的斜坡，具体取决于它们的方向（方面）以及太阳方向和方位角。通过改变这些参数，我们创造了不同的表现形式，以照亮不同的表面特征和趋势。
颜色密度切片 ，其中我们对立面进行颜色编码。
透视图 . 由于我们可以很容易地从数字化数据中计算出几何变量，例如方向和高度，我们可以重新创建表面，使其看起来像倾斜的照片。我们可以通过水平旋转视图（沿垂直轴）或更改查看角度，从不同角度轻松检查这些表面。
悬垂视图 . 最终的显示通常是我们在DEM阵列（数据单元与像素匹配）上注册或“覆盖”一个表面图像，例如陆地卫星场景，从而使该表面及其上的特征以某种形式的三维显示（例如，在透视视图中或通过创建伪立体对作为立体模型）出现。我们还可以将各种专题地图，例如土地利用、城市结构或地质，转换为三维模式。
这些基于DEM的产品在互联网上比比皆是。接下来，我们只展示一些典型的：
首先检查这张根据1:250000 DEM数据绘制的位于内华达山脉的Susanville地区的灰色地形图：
11-13: Describe what you think you are seeing in the map. `ANSWER <answers.html#11-13>`__

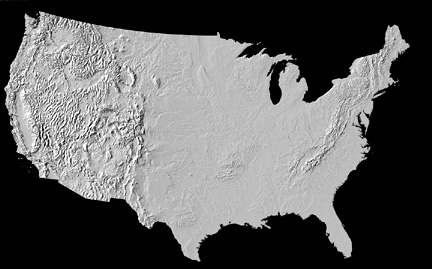

接下来，通过切换到整个美国周边地区的大比例尺视图，检查阴影效果强调浮雕的变化。
这个DEM版本显示了怀俄明州，是地图的一个很好的例子，其中的海拔高度是彩色编码的。数据源是一系列30秒的数字化地图。较低的区域是绿色的，较高的区域是黄色的，然后是棕色的。
11-14: Find the features in the Wyoming map in the topographic map of the entire U.S. `ANSWER <answers.html#11-14>`__
现在让我们看一个壮观的场景，看看大峡谷，如图所示，这是从DEM数据开发的透视图，人工着色以类似岩石单元。但是，首先，为了熟悉科罗拉多河上百万年来雕刻的这条不可思议的“沟渠”，检查一下这个陆地卫星次新世。冰雪覆盖区是Kaibab高原，比南缘高2000英尺。
11-15: Try to locate the oblique perspective scene in the Landsat view. `ANSWER <answers.html#11-15>`__
