图表可视化#

本节通过图表演示可视化。有关表格数据可视化的信息，请参阅 Table Visualization 。

我们使用标准约定来引用matplotlib API：

In [1]: import matplotlib.pyplot as plt

In [2]: plt.close("all")

我们提供了Pandas的基本知识，以便轻松创建看起来像样的情节。请参阅 ecosystem 一节介绍了可视化库，这些库超越了这里介绍的基础知识。

备注

所有来电至 np.random 是123456的种子选手。

基本绘图： `plot`#

我们将演示基本知识，请参阅 cookbook 一些先进的策略。

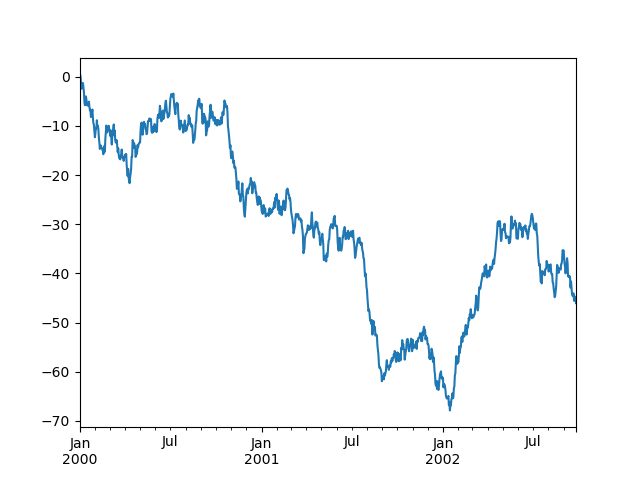

这个 plot Series和DataFrame上的方法只是一个简单的包装 plt.plot() ：

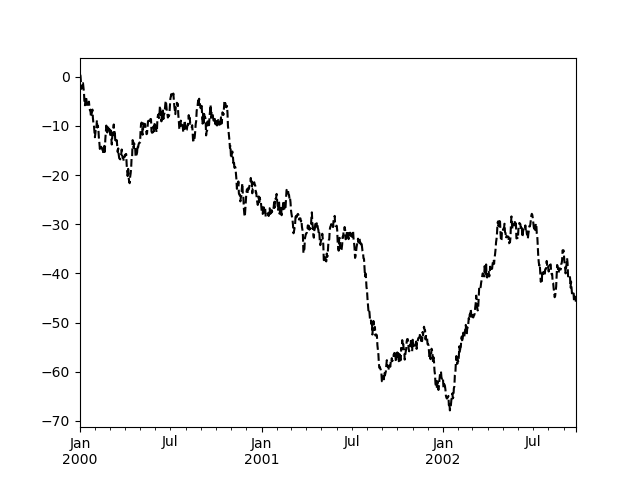

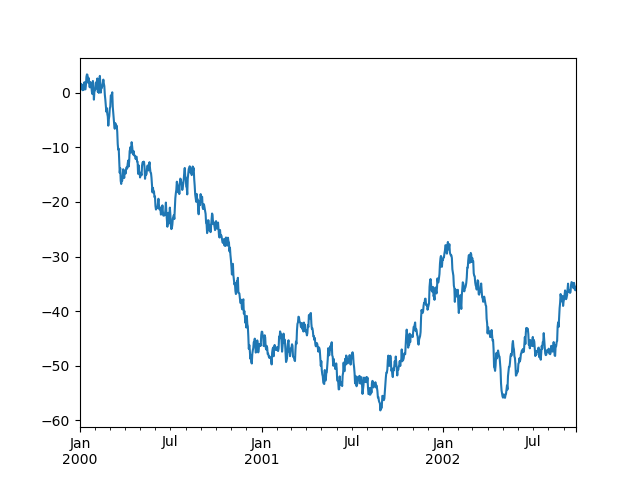

In [3]: ts = pd.Series(np.random.randn(1000), index=pd.date_range("1/1/2000", periods=1000))

In [4]: ts = ts.cumsum()

In [5]: ts.plot();

如果索引由日期组成，则调用 gcf().autofmt_xdate() 尝试按照上面的方法很好地格式化x轴。

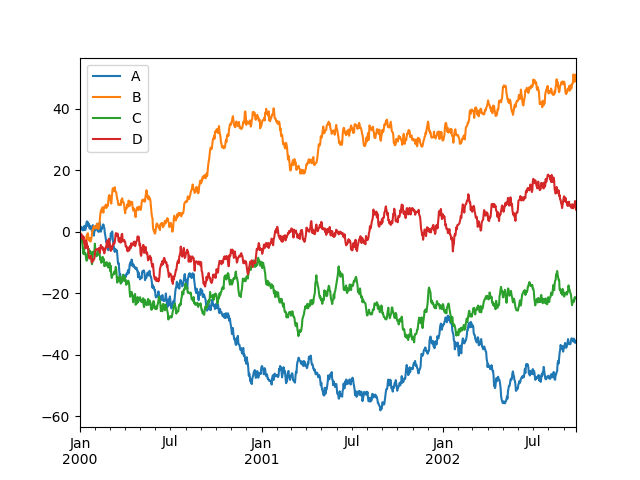

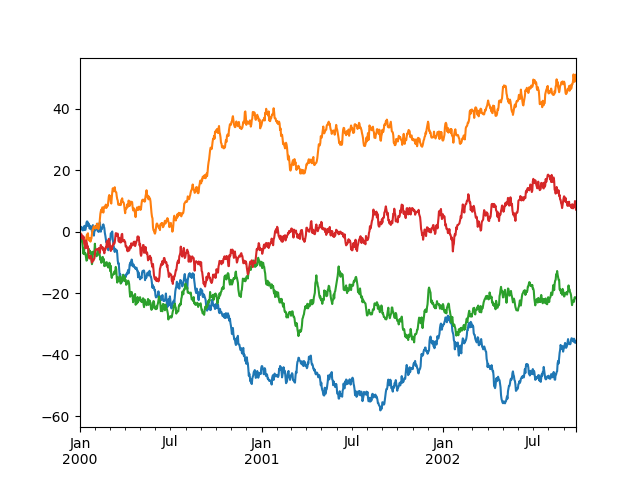

在DataFrame上， plot() 可以方便地使用标签绘制所有列：

In [6]: df = pd.DataFrame(np.random.randn(1000, 4), index=ts.index, columns=list("ABCD"))

In [7]: df = df.cumsum()

In [8]: plt.figure();

In [9]: df.plot();

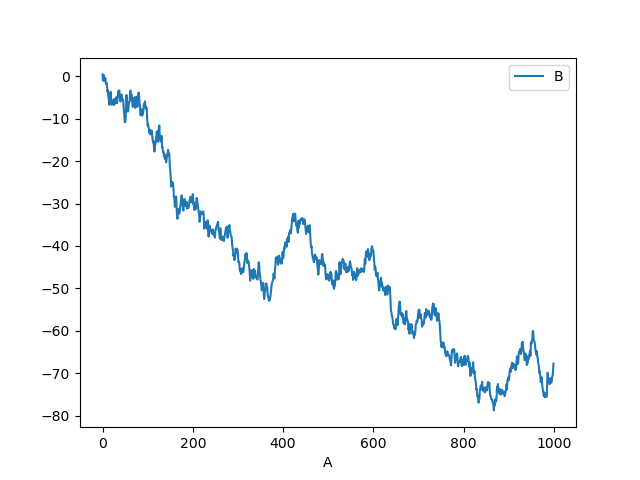

方法绘制一列与另一列的对比图。 x 和 y 关键字输入 plot() ：

In [10]: df3 = pd.DataFrame(np.random.randn(1000, 2), columns=["B", "C"]).cumsum()

In [11]: df3["A"] = pd.Series(list(range(len(df))))

In [12]: df3.plot(x="A", y="B");

备注

有关更多格式和样式选项，请参见 formatting 下面。

其他地块#

打印方法允许除默认直线打印之外的几种打印样式。这些方法可以作为 kind 关键字参数为 plot() ，并包括：

'bar' 或 'barh' 对于条形图
'hist' 对于直方图
'box' 对于BoxPlot
'kde' 或 'density' 对于密度图
'area' 对于面积地块
'scatter' 对于散点图
'hexbin' 对于六角形柱状图
'pie' 对于饼图

例如，可以通过以下方式创建条形图：

In [13]: plt.figure();

In [14]: df.iloc[5].plot(kind="bar");

您也可以使用方法创建这些其他地块 DataFrame.plot.<kind> 而不是提供 kind 关键字参数。这样可以更容易地发现Plot方法及其使用的特定参数：

In [15]: df = pd.DataFrame()

In [16]: df.plot.<TAB>  # noqa: E225, E999
df.plot.area     df.plot.barh     df.plot.density  df.plot.hist     df.plot.line     df.plot.scatter
df.plot.bar      df.plot.box      df.plot.hexbin   df.plot.kde      df.plot.pie

除了这些之外， kind S，这里有 DataFrame.hist() ，以及 DataFrame.boxplot() 方法，这些方法使用单独的接口。

最后，还有几个 plotting functions 在……里面 pandas.plotting 这需要一个 Series 或 DataFrame 作为一种争论。这些措施包括：

Scatter Matrix
Andrews Curves
Parallel Coordinates
Lag Plot
Autocorrelation Plot
Bootstrap Plot
RadViz

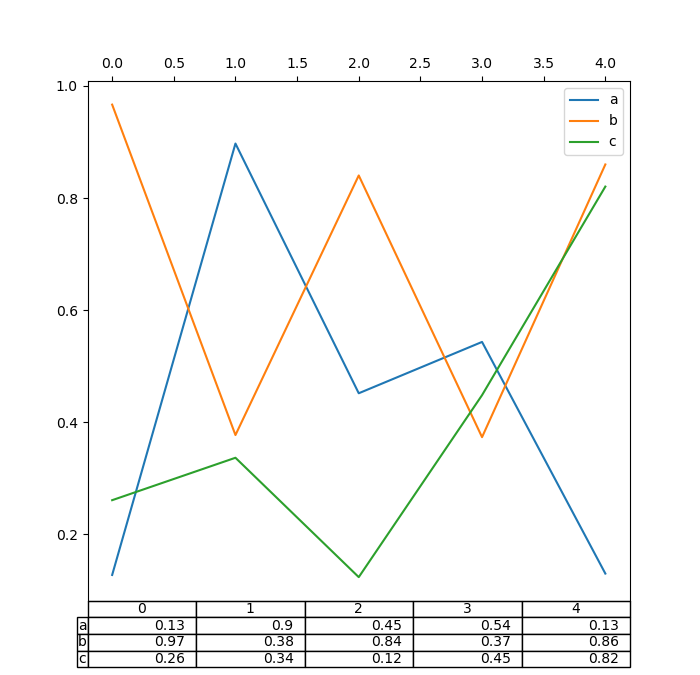

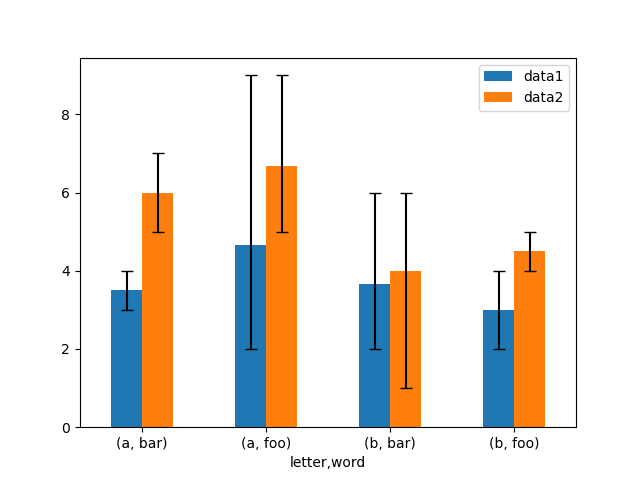

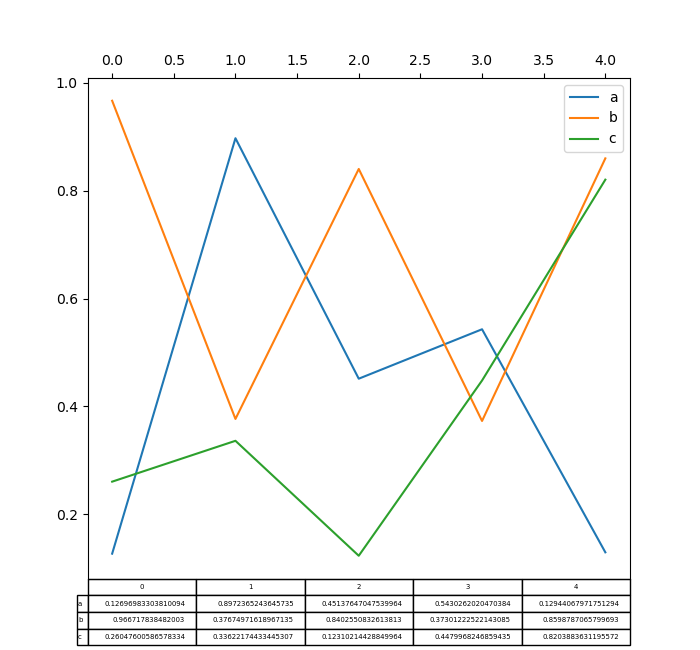

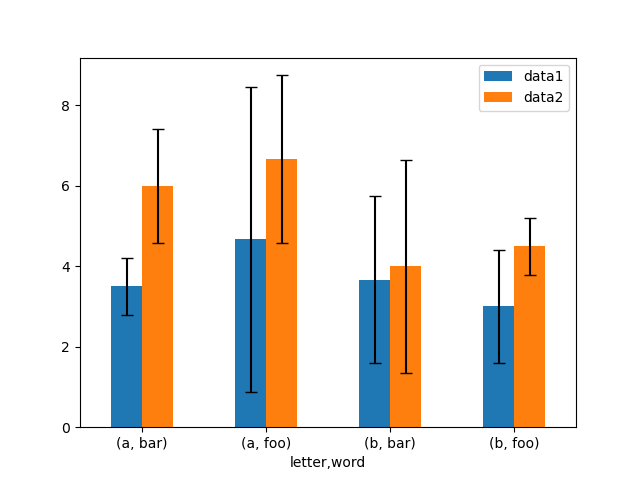

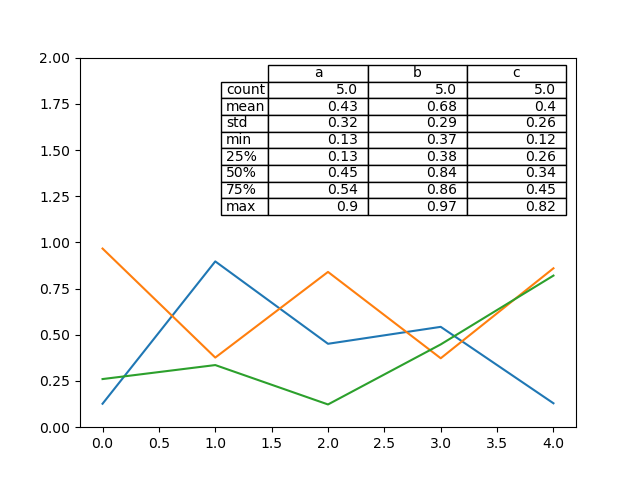

情节也可以用来装饰 errorbars 或 tables 。

条形图#

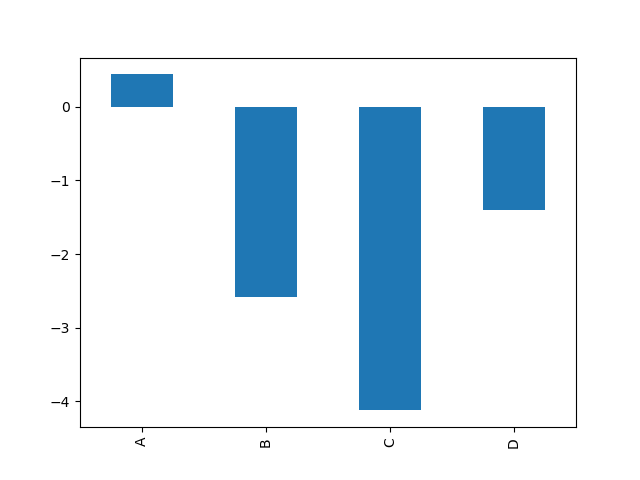

对于带标签的非时间序列数据，您可能希望生成条形图：

In [17]: plt.figure();

In [18]: df.iloc[5].plot.bar();

In [19]: plt.axhline(0, color="k");

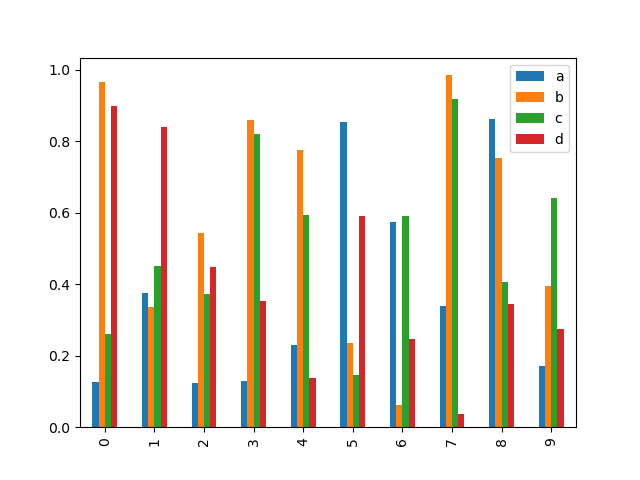

调用DataFrame的 plot.bar() 方法会生成多条形图：

In [20]: df2 = pd.DataFrame(np.random.rand(10, 4), columns=["a", "b", "c", "d"])

In [21]: df2.plot.bar();

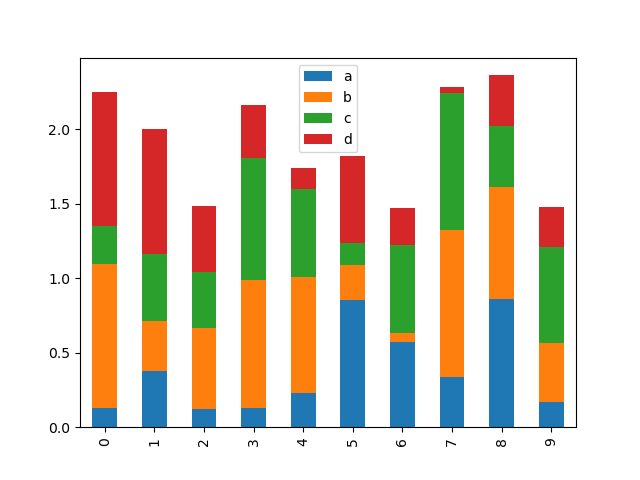

要生成堆叠条形图，请通过 stacked=True ：

In [22]: df2.plot.bar(stacked=True);

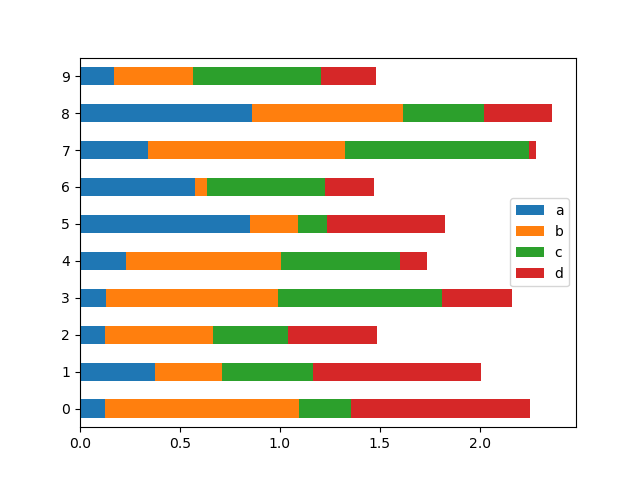

要获得水平条形图，请使用 barh 方法：

In [23]: df2.plot.barh(stacked=True);

直方图#

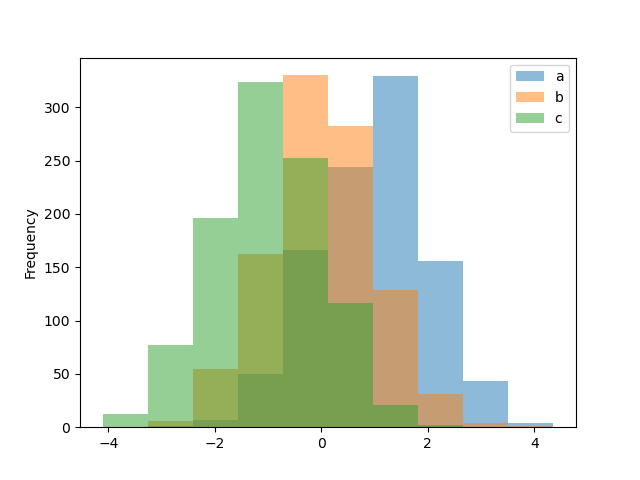

直方图可以使用 DataFrame.plot.hist() 和 Series.plot.hist() 方法。

In [24]: df4 = pd.DataFrame(
   ....:     {
   ....:         "a": np.random.randn(1000) + 1,
   ....:         "b": np.random.randn(1000),
   ....:         "c": np.random.randn(1000) - 1,
   ....:     },
   ....:     columns=["a", "b", "c"],
   ....: )
   ....:

In [25]: plt.figure();

In [26]: df4.plot.hist(alpha=0.5);

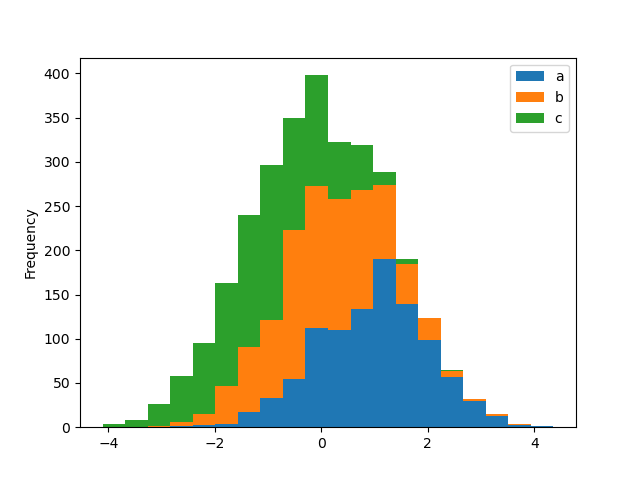

直方图可以使用以下方法进行堆叠 stacked=True 。存储箱大小可以使用 bins 关键字。

In [27]: plt.figure();

In [28]: df4.plot.hist(stacked=True, bins=20);

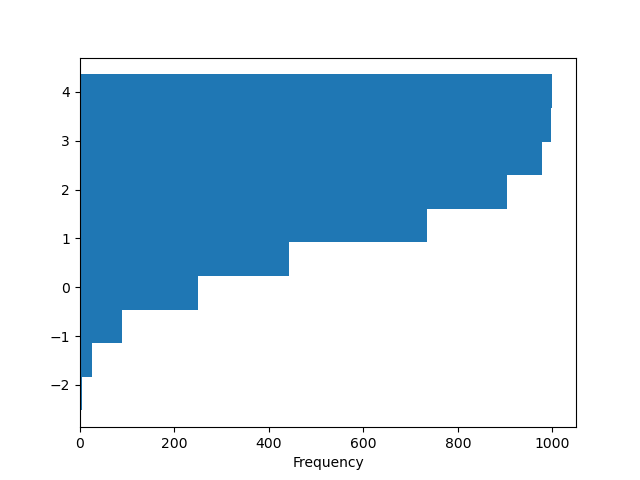

您可以传递matplotlib支持的其他关键字 hist 。例如，水平直方图和累积直方图可以通过 orientation='horizontal' 和 cumulative=True 。

In [29]: plt.figure();

In [30]: df4["a"].plot.hist(orientation="horizontal", cumulative=True);

请参阅 hist 方法和 matplotlib hist documentation 想要更多。

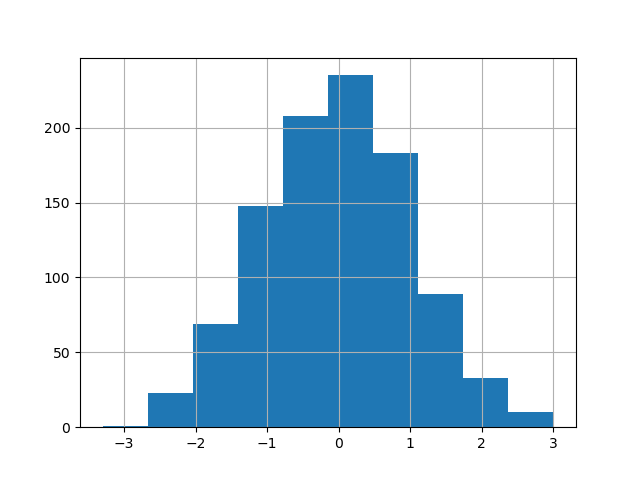

现有的界面 DataFrame.hist 绘制直方图仍然可以使用。

In [31]: plt.figure();

In [32]: df["A"].diff().hist();

DataFrame.hist() 在多个子图上绘制列的直方图：

In [33]: plt.figure();

In [34]: df.diff().hist(color="k", alpha=0.5, bins=50);

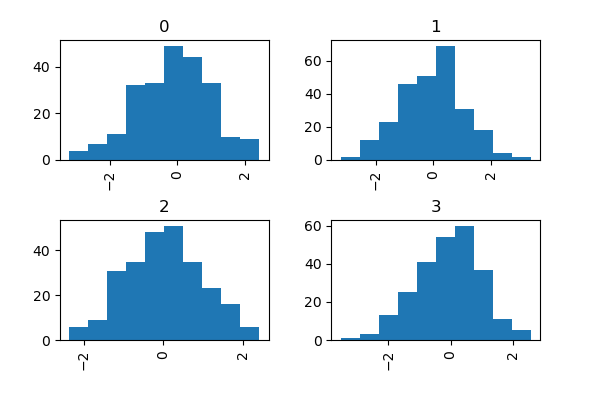

这个 by 可以指定关键字来绘制分组直方图：

In [35]: data = pd.Series(np.random.randn(1000))

In [36]: data.hist(by=np.random.randint(0, 4, 1000), figsize=(6, 4));

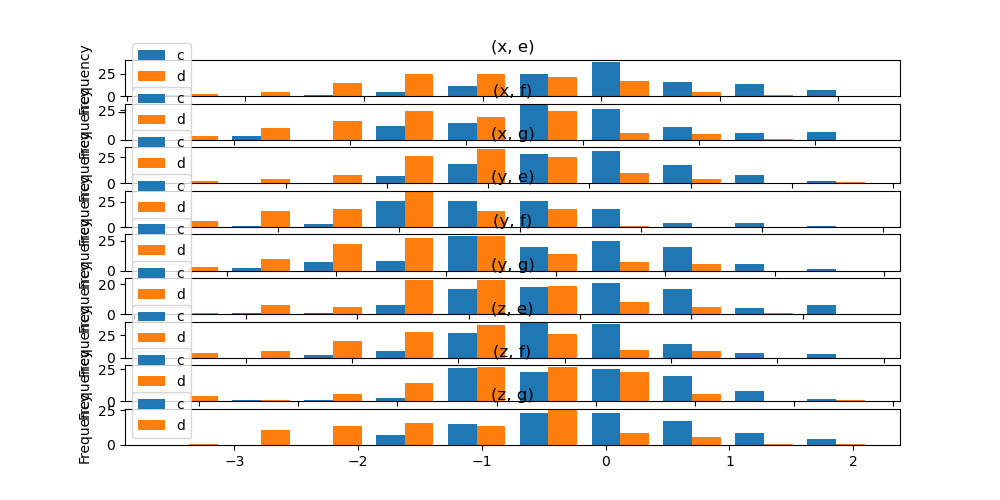

此外， by 关键字也可以在 DataFrame.plot.hist() 。

在 1.4.0 版更改.

In [37]: data = pd.DataFrame(
   ....:     {
   ....:         "a": np.random.choice(["x", "y", "z"], 1000),
   ....:         "b": np.random.choice(["e", "f", "g"], 1000),
   ....:         "c": np.random.randn(1000),
   ....:         "d": np.random.randn(1000) - 1,
   ....:     },
   ....: )
   ....:

In [38]: data.plot.hist(by=["a", "b"], figsize=(10, 5));

箱形图#

方框图可以通过调用 Series.plot.box() 和 DataFrame.plot.box() ，或 DataFrame.boxplot() 以可视化每一列中的值分布。

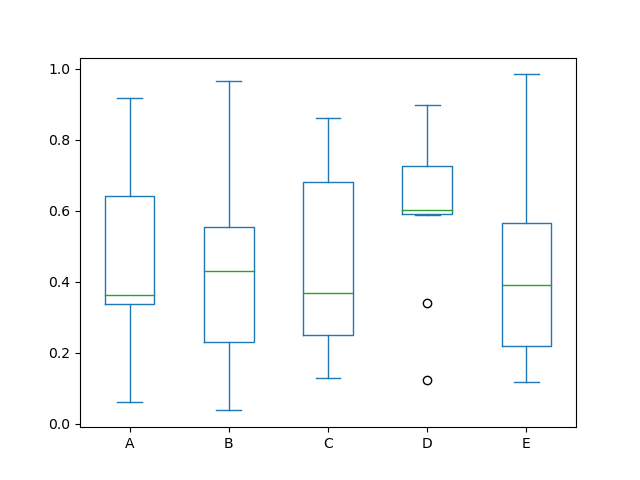

例如，下面是一个盒子图，它代表了一个均匀随机变量在[0，1]上的10个观察值的五次试验。

In [39]: df = pd.DataFrame(np.random.rand(10, 5), columns=["A", "B", "C", "D", "E"])

In [40]: df.plot.box();

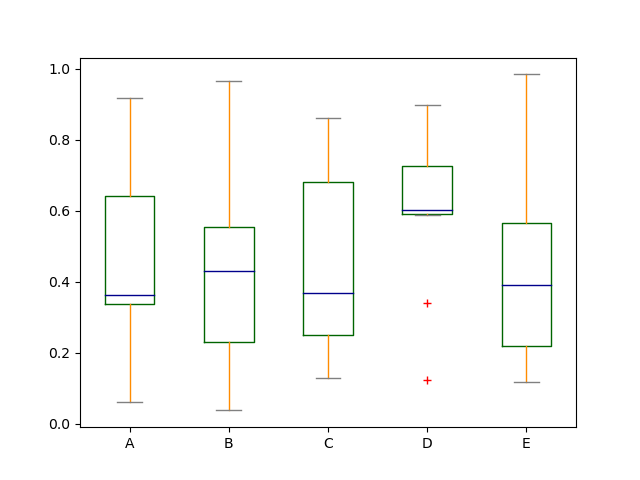

BoxPlot可以通过传递 color 关键词。您可以传递一个 dict 他们的钥匙是 boxes ， whiskers ， medians 和 caps 。如果某些关键字在 dict ，则默认颜色用于相应的艺术家。此外，Boxploy还拥有 sym 用于指定传单样式的关键字。

当将其他类型的参数通过 color 关键字，它将被直接传递给matplotlib，用于所有 boxes ， whiskers ， medians 和 caps 彩色化。

这些颜色将应用于要绘制的每个框。如果你想要更复杂的色彩，你可以通过传递每个被绘制的艺术家 return_type 。

In [41]: color = {
   ....:     "boxes": "DarkGreen",
   ....:     "whiskers": "DarkOrange",
   ....:     "medians": "DarkBlue",
   ....:     "caps": "Gray",
   ....: }
   ....:

In [42]: df.plot.box(color=color, sym="r+");

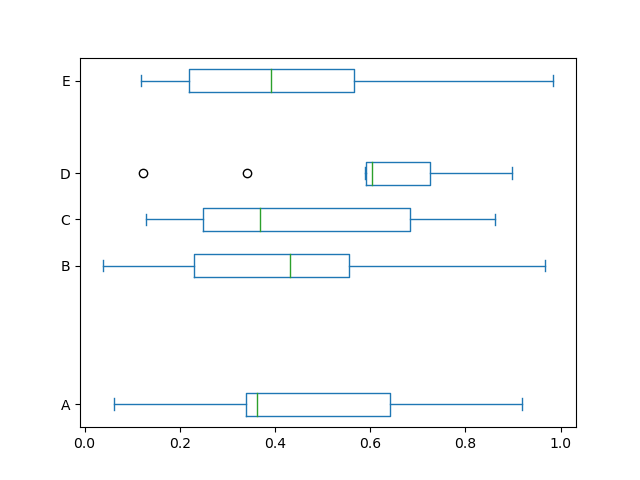

此外，您还可以传递matplotlib支持的其他关键字 boxplot 。例如，水平和自定义位置的框图可以通过 vert=False 和 positions 关键字。

In [43]: df.plot.box(vert=False, positions=[1, 4, 5, 6, 8]);

请参阅 boxplot 方法和 matplotlib boxplot documentation 想要更多。

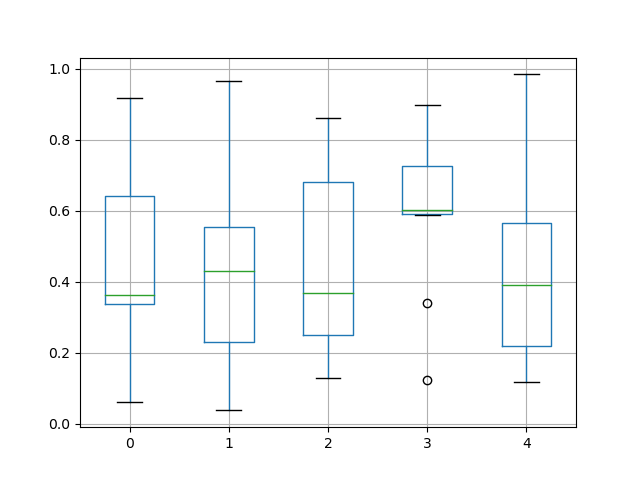

现有的界面 DataFrame.boxplot 若要绘制，仍可使用boxploy。

In [44]: df = pd.DataFrame(np.random.rand(10, 5))

In [45]: plt.figure();

In [46]: bp = df.boxplot()

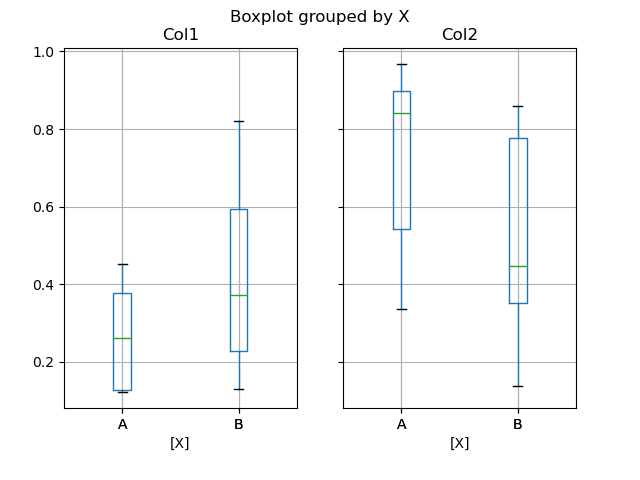

您可以使用 by 用于创建分组的关键字参数。例如,

In [47]: df = pd.DataFrame(np.random.rand(10, 2), columns=["Col1", "Col2"])

In [48]: df["X"] = pd.Series(["A", "A", "A", "A", "A", "B", "B", "B", "B", "B"])

In [49]: plt.figure();

In [50]: bp = df.boxplot(by="X")

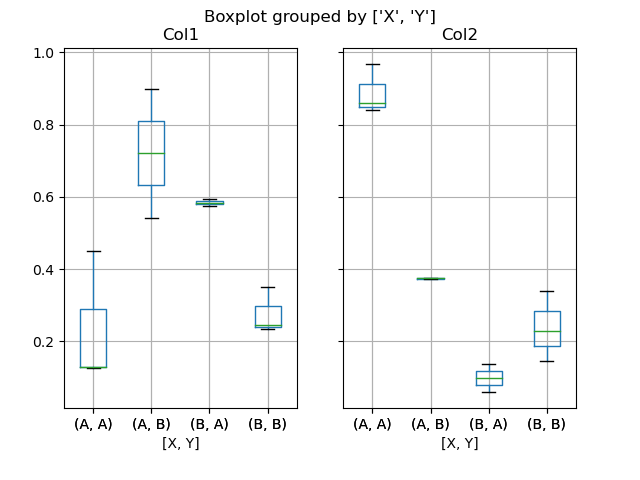

您还可以传递要绘制的列子集，以及按多个列分组：

In [51]: df = pd.DataFrame(np.random.rand(10, 3), columns=["Col1", "Col2", "Col3"])

In [52]: df["X"] = pd.Series(["A", "A", "A", "A", "A", "B", "B", "B", "B", "B"])

In [53]: df["Y"] = pd.Series(["A", "B", "A", "B", "A", "B", "A", "B", "A", "B"])

In [54]: plt.figure();

In [55]: bp = df.boxplot(column=["Col1", "Col2"], by=["X", "Y"])

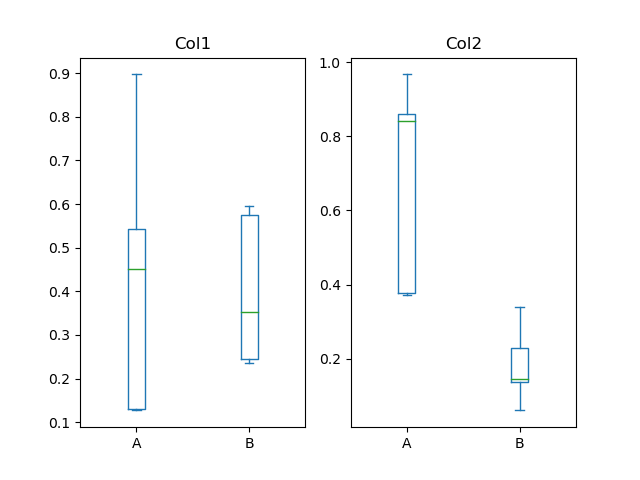

您还可以使用以下命令创建分组 DataFrame.plot.box() ，例如：

在 1.4.0 版更改.

In [56]: df = pd.DataFrame(np.random.rand(10, 3), columns=["Col1", "Col2", "Col3"])

In [57]: df["X"] = pd.Series(["A", "A", "A", "A", "A", "B", "B", "B", "B", "B"])

In [58]: plt.figure();

In [59]: bp = df.plot.box(column=["Col1", "Col2"], by="X")

在……里面 boxplot ，则返回类型可以由 return_type 、关键字。有效的选择包括 {{"axes", "dict", "both", None}} 。镶嵌面，创建者 DataFrame.boxplot 使用 by 关键字，也会影响输出类型：

`return_type`	刻面	输出类型
`None`	不是的	轴
`None`	是	轴的二维ndarray
`'axes'`	不是的	轴
`'axes'`	是	一系列轴
`'dict'`	不是的	艺术家的名言
`'dict'`	是	艺术家系列辞典
`'both'`	不是的	命名元组
`'both'`	是	一系列命名元组

Groupby.boxplot 始终返回一个 Series 的 return_type 。

In [60]: np.random.seed(1234)

In [61]: df_box = pd.DataFrame(np.random.randn(50, 2))

In [62]: df_box["g"] = np.random.choice(["A", "B"], size=50)

In [63]: df_box.loc[df_box["g"] == "B", 1] += 3

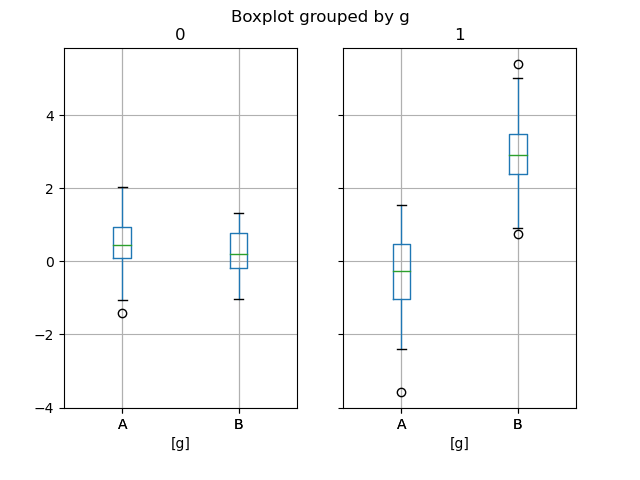

In [64]: bp = df_box.boxplot(by="g")

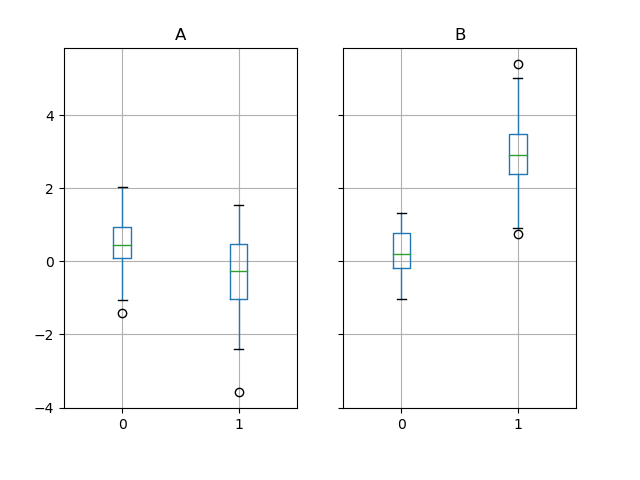

上面的子图首先按数字列拆分，然后按 g 纵队。下面的子图首先按值拆分 g ，然后按数字列。

In [65]: bp = df_box.groupby("g").boxplot()

面积图#

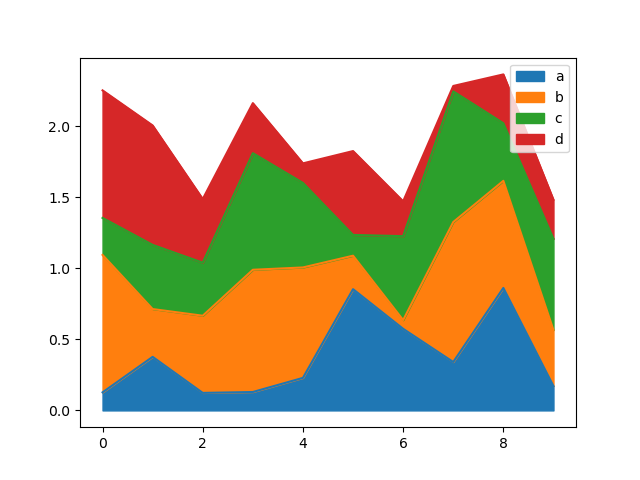

可以使用创建面积图 Series.plot.area() 和 DataFrame.plot.area() 。默认情况下，面积打印是堆叠的。要生成堆叠面积图，每列必须全部为正值或全部为负值。

当输入数据包含 NaN ，它将被自动填充为0。如果要删除或填充不同的值，请使用 dataframe.dropna() 或 dataframe.fillna() 在打电话之前 plot 。

In [66]: df = pd.DataFrame(np.random.rand(10, 4), columns=["a", "b", "c", "d"])

In [67]: df.plot.area();

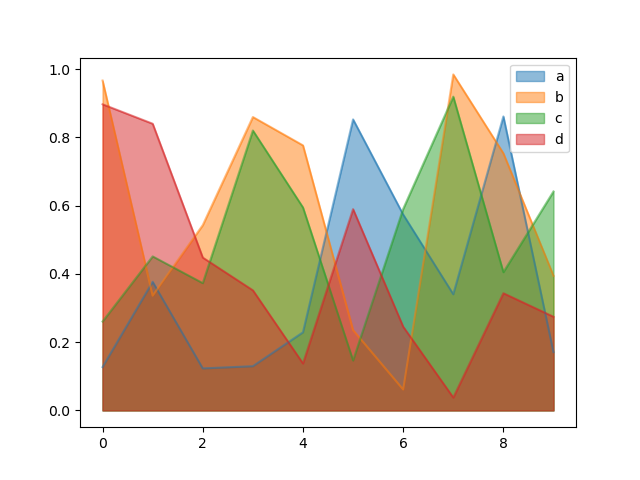

要生成未堆叠的曲线图，请通过 stacked=False 。除非另有说明，否则Alpha值设置为0.5：

In [68]: df.plot.area(stacked=False);

散点图#

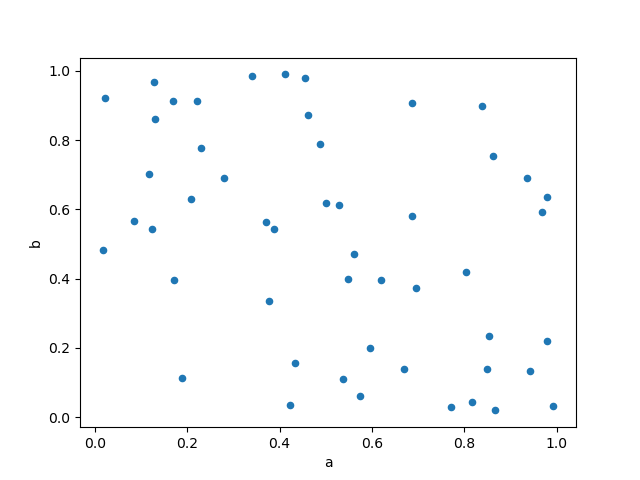

散点图可以使用 DataFrame.plot.scatter() 方法。散点图需要x和y轴的数值列。这些属性可以由 x 和 y 关键字。

In [69]: df = pd.DataFrame(np.random.rand(50, 4), columns=["a", "b", "c", "d"])

In [70]: df["species"] = pd.Categorical(
   ....:     ["setosa"] * 20 + ["versicolor"] * 20 + ["virginica"] * 10
   ....: )
   ....:

In [71]: df.plot.scatter(x="a", y="b");

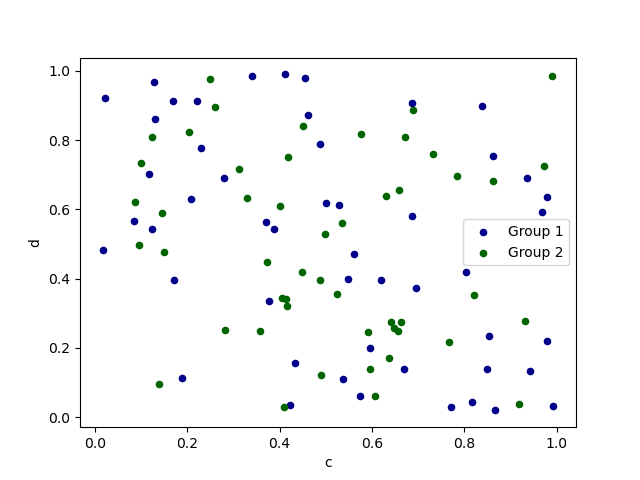

要在单个轴上绘制多个列组，请重复 plot 指定目标的方法 ax 。建议您指定 color 和 label 区分每组的关键字。

In [72]: ax = df.plot.scatter(x="a", y="b", color="DarkBlue", label="Group 1")

In [73]: df.plot.scatter(x="c", y="d", color="DarkGreen", label="Group 2", ax=ax);

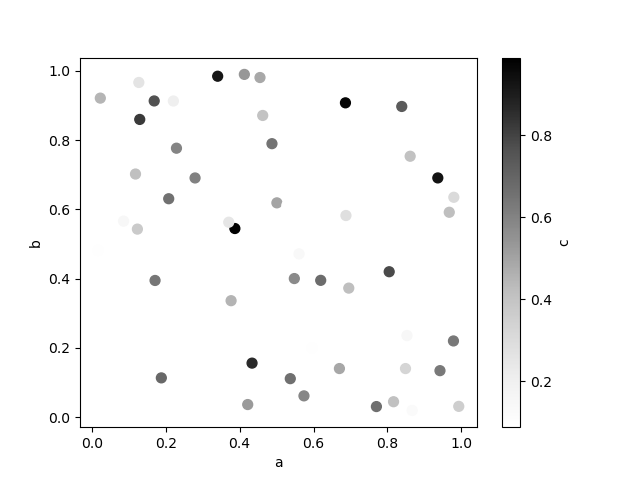

关键字 c 可以作为列的名称给出，以提供每个点的颜色：

In [74]: df.plot.scatter(x="a", y="b", c="c", s=50);

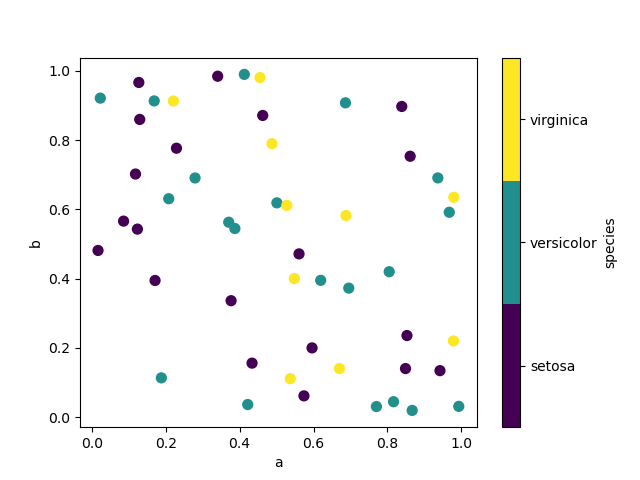

如果将分类列传递给 c ，则将产生离散的色条：

1.3.0 新版功能.

In [75]: df.plot.scatter(x="a", y="b", c="species", cmap="viridis", s=50);

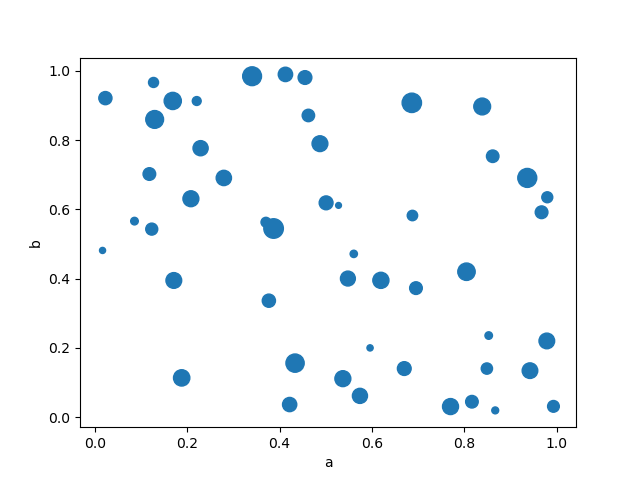

您可以传递matplotlib支持的其他关键字 scatter 。下面的示例显示了气泡图，它使用 DataFrame 气泡的大小。

In [76]: df.plot.scatter(x="a", y="b", s=df["c"] * 200);

请参阅 scatter 方法和 matplotlib scatter documentation 想要更多。

六角形仓位图#

您可以使用创建六角形柱状图 DataFrame.plot.hexbin() 。如果您的数据太密集，无法单独绘制每个点，则六角图是散点图的有用替代方案。

In [77]: df = pd.DataFrame(np.random.randn(1000, 2), columns=["a", "b"])

In [78]: df["b"] = df["b"] + np.arange(1000)

In [79]: df.plot.hexbin(x="a", y="b", gridsize=25);

一个有用的关键字参数是 gridsize ；控制x方向的六边形个数，默认为100。一个更大的 gridsize 意味着更多更小的垃圾桶。

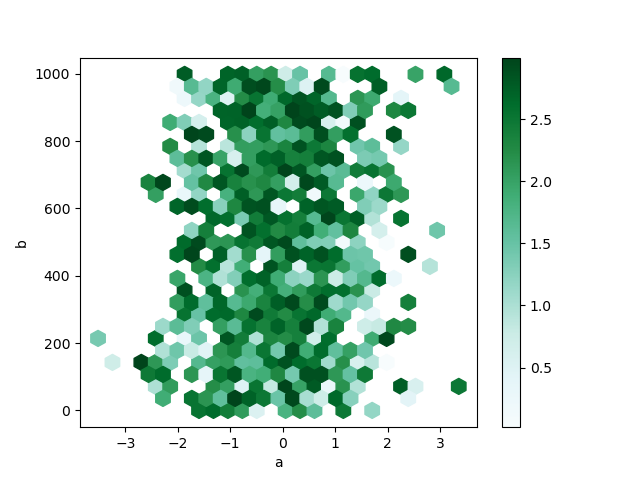

默认情况下，每个周围的计数的直方图 (x, y) 点是计算出来的。可以通过将值传递给 C 和 reduce_C_function 争论。 C 指定每个 (x, y) 点和 reduce_C_function 是一个参数的函数，它将bin中的所有值减少到单个数字(例如 mean ， max ， sum ， std )。在本例中，位置是按列给出的 a 和 b ，而该值按列给出 z 。这些垃圾箱与NumPy的垃圾箱聚合在一起 max 功能。

In [80]: df = pd.DataFrame(np.random.randn(1000, 2), columns=["a", "b"])

In [81]: df["b"] = df["b"] + np.arange(1000)

In [82]: df["z"] = np.random.uniform(0, 3, 1000)

In [83]: df.plot.hexbin(x="a", y="b", C="z", reduce_C_function=np.max, gridsize=25);

请参阅 hexbin 方法和 matplotlib hexbin documentation 想要更多。

饼图#

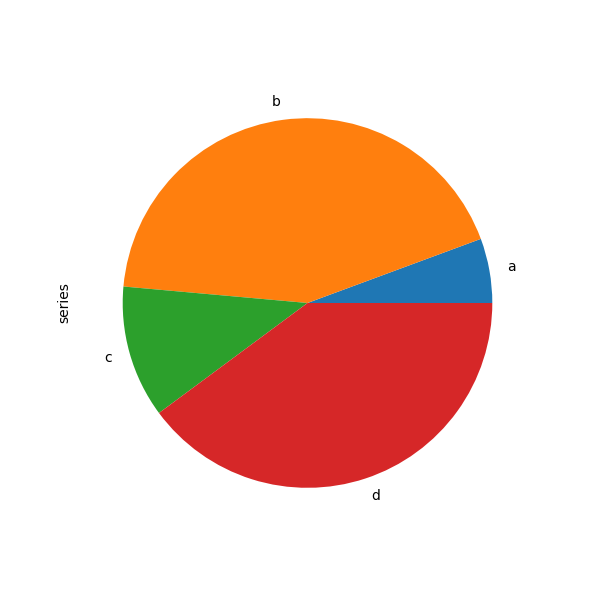

您可以使用创建饼图 DataFrame.plot.pie() 或 Series.plot.pie() 。如果您的数据包括 NaN ，则它们将自动填充为0。一个 ValueError 如果您的数据中有任何负值，则将引发。

In [84]: series = pd.Series(3 * np.random.rand(4), index=["a", "b", "c", "d"], name="series")

In [85]: series.plot.pie(figsize=(6, 6));

对于饼图，最好使用正方形图形，即图形长宽比1。可以创建等宽等高的图形，也可以通过调用 ax.set_aspect('equal') 关于退回的 axes 对象。

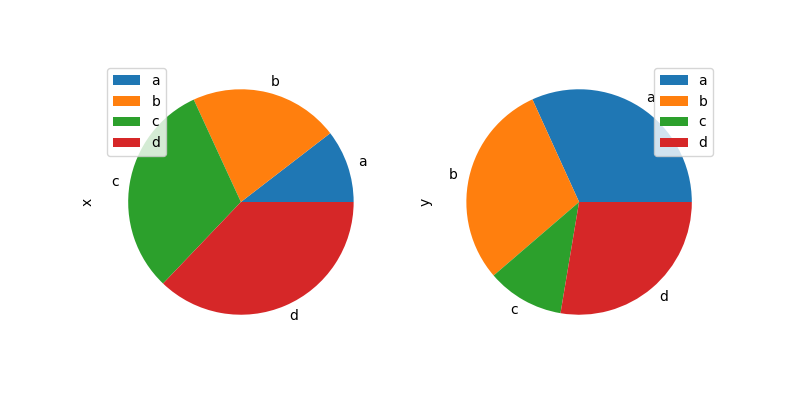

请注意下面的饼图 DataFrame 要求您要么通过 y 论据或 subplots=True 。什么时候 y 则将绘制所选列的饼图。如果 subplots=True 则将每列的饼图绘制为子图。默认情况下，将在每个饼图中绘制图例；指定 legend=False 把它藏起来。

In [86]: df = pd.DataFrame(
   ....:     3 * np.random.rand(4, 2), index=["a", "b", "c", "d"], columns=["x", "y"]
   ....: )
   ....:

In [87]: df.plot.pie(subplots=True, figsize=(8, 4));

您可以使用 labels 和 colors 关键字以指定每个按钮的标签和颜色。

警告

大多数Pandas的地块都使用 label 和 color 参数(请注意，这些参数上没有“s”)。与…保持一致 matplotlib.pyplot.pie() 您必须使用 labels 和 colors 。

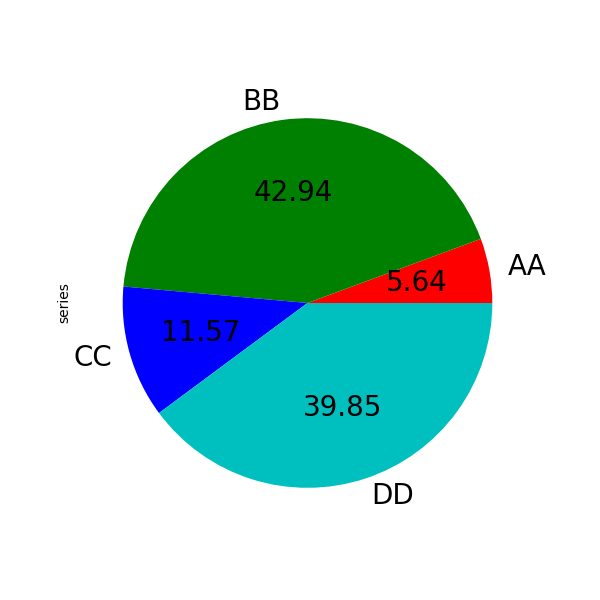

如果要隐藏楔形标签，请指定 labels=None 。如果 fontsize 则该值将应用于楔形标签。此外，还支持的其他关键字 matplotlib.pyplot.pie() 可以使用。

In [88]: series.plot.pie(
   ....:     labels=["AA", "BB", "CC", "DD"],
   ....:     colors=["r", "g", "b", "c"],
   ....:     autopct="%.2f",
   ....:     fontsize=20,
   ....:     figsize=(6, 6),
   ....: );
   ....:

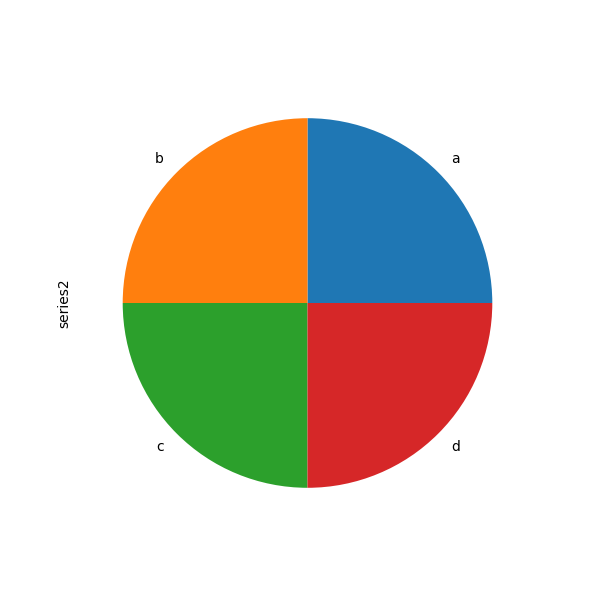

如果您传递的值的总和小于1.0，则它们将被重新缩放，以便它们的总和为1。

In [89]: series = pd.Series([0.1] * 4, index=["a", "b", "c", "d"], name="series2")

In [90]: series.plot.pie(figsize=(6, 6));

请参阅 matplotlib pie documentation 想要更多。

使用丢失的数据进行绘图#

Pandas试图对阴谋采取务实态度 DataFrames 或 Series 其中包含丢失的数据。根据打印类型，丢失的值将被删除、省略或填充。

曲线图类型	NaN处理
线	在NAN上留下空隙
行(堆叠)	填0
酒吧	填0
散布	Drop Nans
直方图	删除NAN(按列)
盒	删除NAN(按列)
面积	填0
KDE	删除NAN(按列)
Hexbin	Drop Nans
派	填0

如果这些缺省值中的任何一个不是您想要的，或者如果您想明确说明如何处理缺少的值，请考虑使用 fillna() 或 dropna() 在密谋之前。

绘图工具#

这些函数可以从导入 pandas.plotting 然后拿一张 Series 或 DataFrame 作为一种论据。

散点矩阵图#

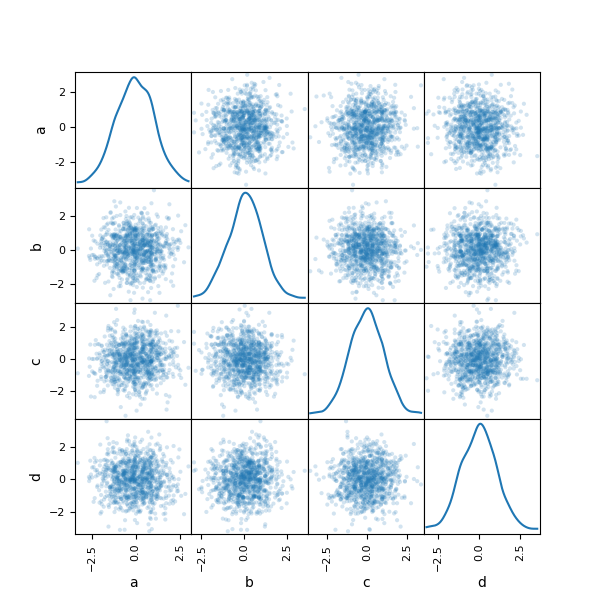

可以使用创建散点图矩阵 scatter_matrix 中的方法 pandas.plotting ：

In [91]: from pandas.plotting import scatter_matrix

In [92]: df = pd.DataFrame(np.random.randn(1000, 4), columns=["a", "b", "c", "d"])

In [93]: scatter_matrix(df, alpha=0.2, figsize=(6, 6), diagonal="kde");

密度图#

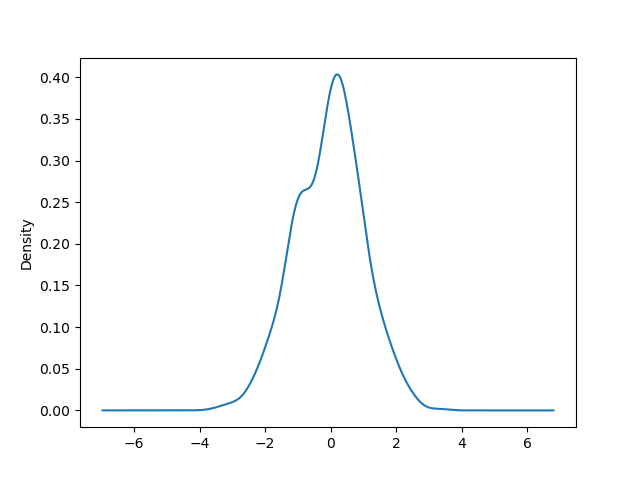

您可以使用创建密度图 Series.plot.kde() 和 DataFrame.plot.kde() 方法。

In [94]: ser = pd.Series(np.random.randn(1000))

In [95]: ser.plot.kde();

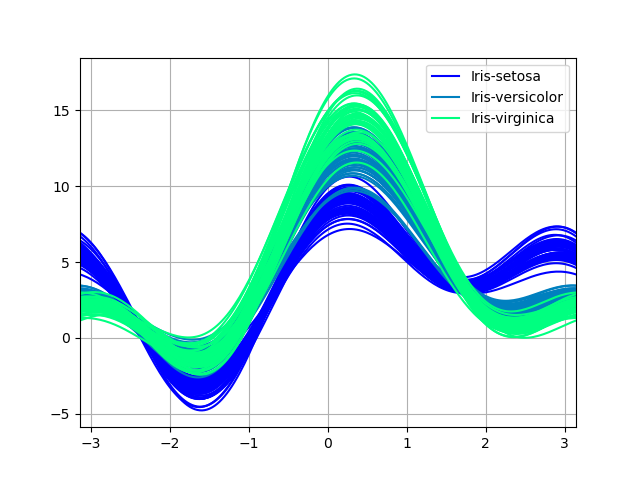

安德鲁斯曲线#

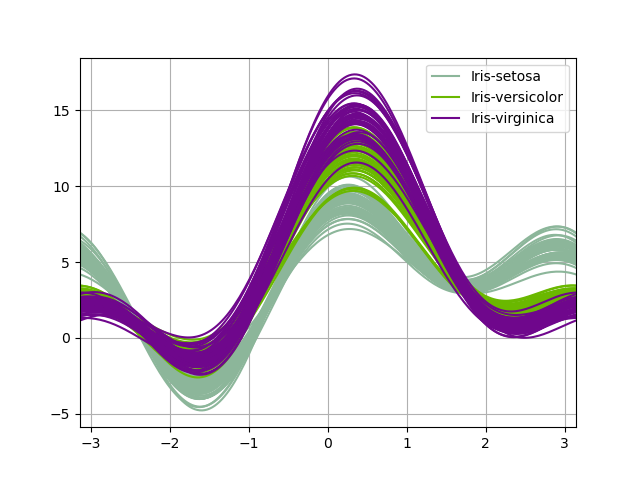

Andrews曲线允许将多变量数据绘制为大量曲线，这些曲线是使用样本的属性作为傅里叶级数的系数创建的，请参阅 Wikipedia entry 以获取更多信息。通过对每个类别的这些曲线进行不同的着色，可以可视化数据集群。属于同一类样本的曲线通常距离较近，并形成较大的结构。

Note ：“Iris”数据集可用 here 。

In [96]: from pandas.plotting import andrews_curves

In [97]: data = pd.read_csv("data/iris.data")

In [98]: plt.figure();

In [99]: andrews_curves(data, "Name");

平行坐标#

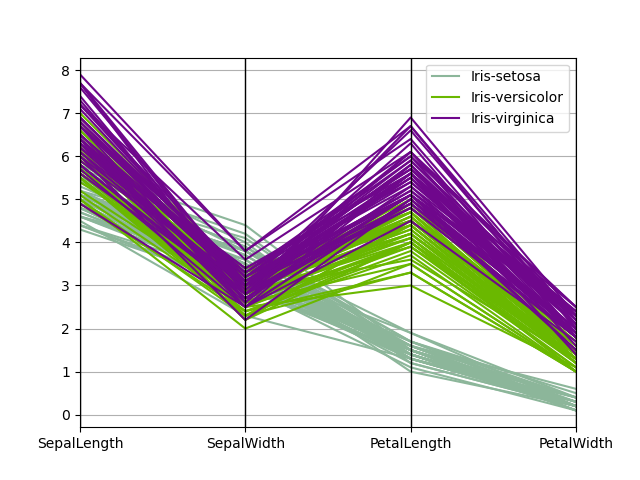

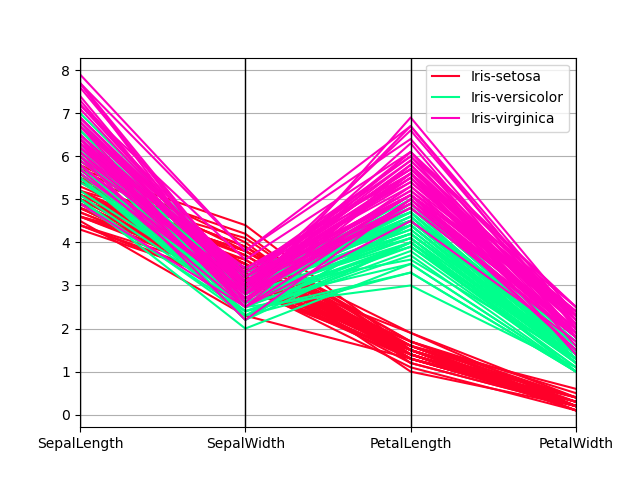

平行坐标是一种绘制多变量数据的绘制技术，请参阅 Wikipedia entry 来做个介绍。平行坐标使人们能够看到数据中的集群，并直观地估计其他统计数据。使用平行坐标将点表示为相连的线段。每条垂直线代表一个属性。一组相连的线段代表一个数据点。倾向于聚集的点将看起来更接近。

In [100]: from pandas.plotting import parallel_coordinates

In [101]: data = pd.read_csv("data/iris.data")

In [102]: plt.figure();

In [103]: parallel_coordinates(data, "Name");

滞后图#

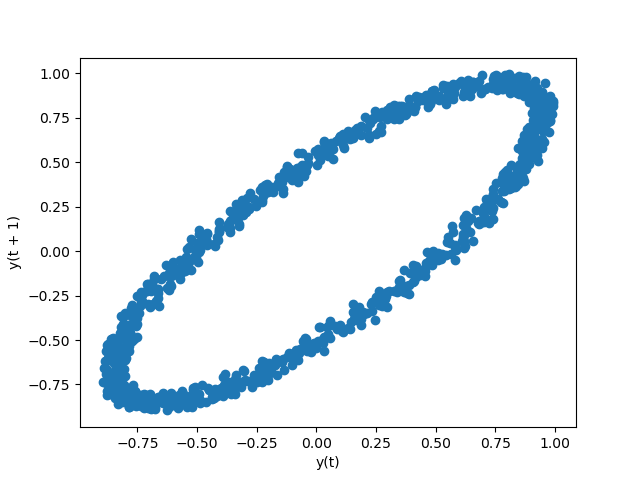

滞后图用于检查数据集或时间序列是否为随机的。随机数据不应在滞后图中显示任何结构。非随机结构意味着底层数据不是随机的。这个 lag 参数可以传递，以及何时 lag=1 从本质上讲，情节是 data[:-1] v.v. data[1:] 。

In [104]: from pandas.plotting import lag_plot

In [105]: plt.figure();

In [106]: spacing = np.linspace(-99 * np.pi, 99 * np.pi, num=1000)

In [107]: data = pd.Series(0.1 * np.random.rand(1000) + 0.9 * np.sin(spacing))

In [108]: lag_plot(data);

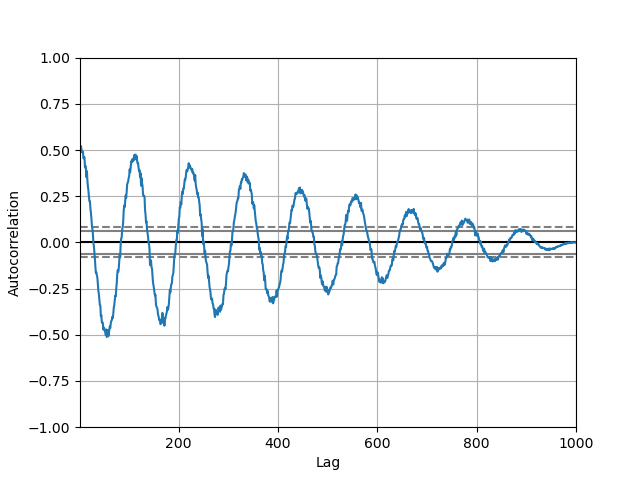

自相关图#

自相关图常用于检验时间序列中的随机性。这是通过计算不同时间滞后的数据值的自相关来实现的。如果时间序列是随机的，则对于任何和所有时滞分离，这种自相关都应该接近于零。如果时间序列是非随机的，则一个或多个自相关将显着非零。图中显示的水平线对应于95%和99%的置信度区间。虚线是99%的置信度区间。请参阅 Wikipedia entry 有关自相关图的更多信息。

In [109]: from pandas.plotting import autocorrelation_plot

In [110]: plt.figure();

In [111]: spacing = np.linspace(-9 * np.pi, 9 * np.pi, num=1000)

In [112]: data = pd.Series(0.7 * np.random.rand(1000) + 0.3 * np.sin(spacing))

In [113]: autocorrelation_plot(data);

Bootstrap图#

Bootstrap图用于直观地评估统计量的不确定性，如平均值、中位数、中值等。从数据集中选择指定大小的随机子集，为该子集计算所涉及的统计量，并将该过程重复指定次数。生成的曲线图和直方图构成引导图。

In [114]: from pandas.plotting import bootstrap_plot

In [115]: data = pd.Series(np.random.rand(1000))

In [116]: bootstrap_plot(data, size=50, samples=500, color="grey");

RadViz#

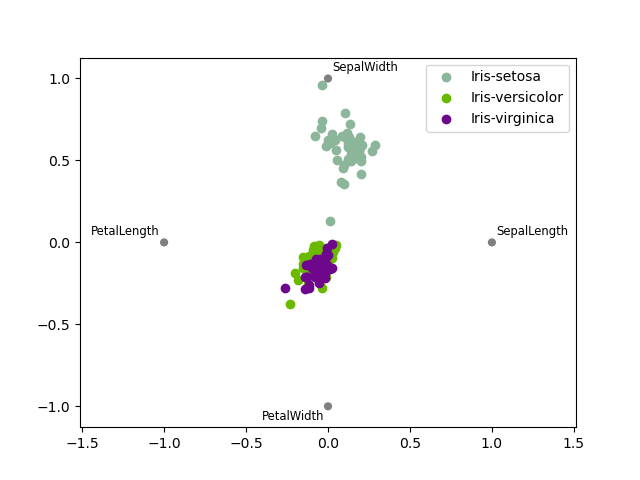

RadViz是一种可视化多变量数据的方法。它基于一种简单的弹簧张力最小化算法。基本上，你在一个平面上设置一系列的点。在我们的例子中，它们在一个单位圆上等距分布。每个点代表一个属性。然后，假设数据集中的每个采样都通过弹簧附加到这些点上，弹簧的刚度与该属性的数值成比例(它们被规格化为单位间隔)。我们的样本在平面上的安置点(作用在我们样本上的力处于平衡的位置)是代表我们的样本的点将被绘制的地方。根据该样本所属的类别，其颜色会有所不同。请参阅R包 Radviz 了解更多信息。

Note ：“Iris”数据集可用 here 。

In [117]: from pandas.plotting import radviz

In [118]: data = pd.read_csv("data/iris.data")

In [119]: plt.figure();

In [120]: radviz(data, "Name");

打印格式设置#

设置打印样式#

从1.5版及更高版本开始，matplotlib提供一系列预配置的打印样式。设置样式可用于轻松地为绘图提供所需的一般外观。设置样式非常简单，只需调用 matplotlib.style.use(my_plot_style) 在创建你的剧情之前。例如，您可以这样写 matplotlib.style.use('ggplot') 用于ggploy样式的绘图。

您可以在以下位置查看各种可用的样式名称 matplotlib.style.available 而且很容易试一试。

常规打印样式参数#

大多数绘图方法都有一组关键字参数，用于控制返回绘图的布局和格式：

In [121]: plt.figure();

In [122]: ts.plot(style="k--", label="Series");

对于每种类型的地块(例如 line ， bar ， scatter )任何其他参数关键字都会传递给相应的matplotlib函数 (ax.plot() ， ax.bar() ， ax.scatter() )。它们可以用来控制Pandas提供的以外的额外造型。

控制着传奇#

您可以设置 legend 参数为 False 要隐藏默认情况下显示的图例，请执行以下操作。

In [123]: df = pd.DataFrame(np.random.randn(1000, 4), index=ts.index, columns=list("ABCD"))

In [124]: df = df.cumsum()

In [125]: df.plot(legend=False);

控制标签#

1.1.0 新版功能.

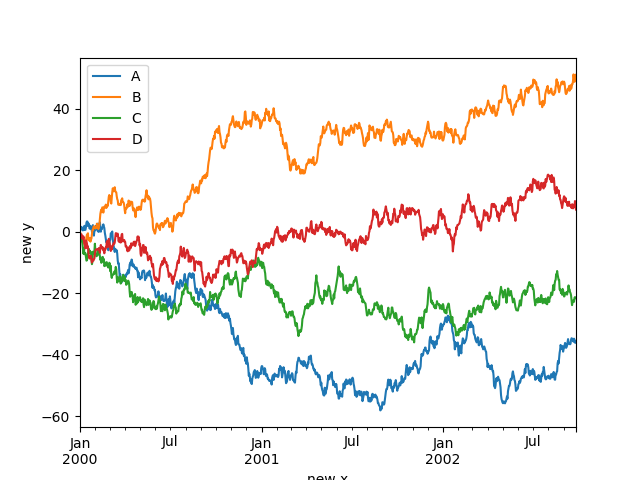

您可以设置 xlabel 和 ylabel 参数提供x轴和y轴的绘图定制标签。默认情况下，Pandas会选择索引名称xLabel，而将yLabel保留为空。

In [126]: df.plot();

In [127]: df.plot(xlabel="new x", ylabel="new y");

鳞片#

你可以过去了 logy 以获得对数比例的Y轴。

In [128]: ts = pd.Series(np.random.randn(1000), index=pd.date_range("1/1/2000", periods=1000))

In [129]: ts = np.exp(ts.cumsum())

In [130]: ts.plot(logy=True);

另请参阅 logx 和 loglog 关键字参数。

在第二个y轴上绘制#

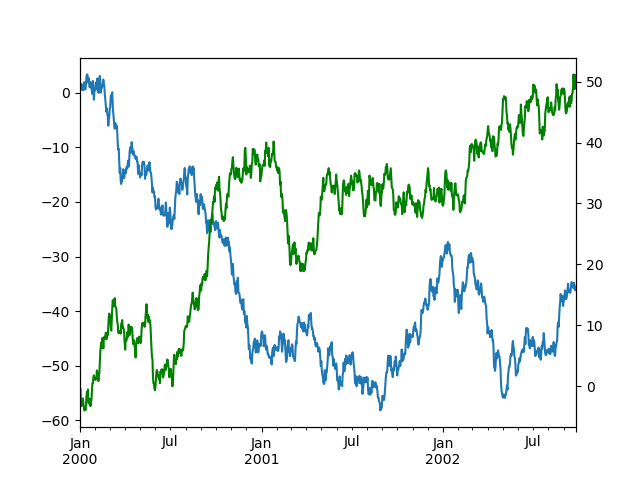

若要在辅助y轴上绘制数据，请使用 secondary_y 关键词：

In [131]: df["A"].plot();

In [132]: df["B"].plot(secondary_y=True, style="g");

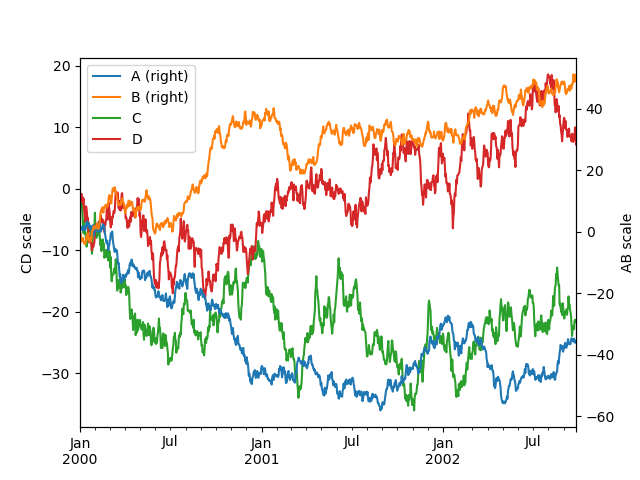

绘制中的某些列 DataFrame ，将列名指定给 secondary_y 关键词：

In [133]: plt.figure();

In [134]: ax = df.plot(secondary_y=["A", "B"])

In [135]: ax.set_ylabel("CD scale");

In [136]: ax.right_ax.set_ylabel("AB scale");

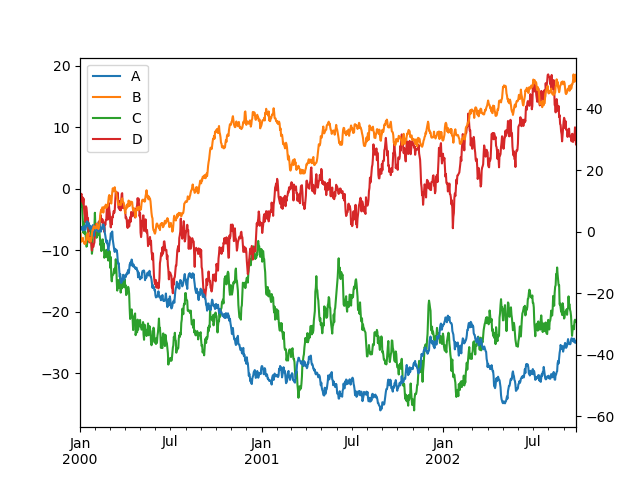

请注意，绘制在次要y轴上的列在图例中自动标记为“(Right)”。若要关闭自动标记，请使用 mark_right=False 关键词：

In [137]: plt.figure();

In [138]: df.plot(secondary_y=["A", "B"], mark_right=False);

../_images/frame_plot_secondary_y_no_right.png

时间序列图的自定义格式化程序#

在 1.0.0 版更改.

Pandas为时间序列图提供了自定义格式化程序。这些选项会更改日期和时间的轴标签的格式。默认情况下，自定义格式化程序仅应用于Pandas使用 DataFrame.plot() 或 Series.plot() 。要使它们应用于所有地块，包括由matplotlib制作的地块，请设置选项 pd.options.plotting.matplotlib.register_converters = True 或使用 pandas.plotting.register_matplotlib_converters() 。

抑制刻度线分辨率调整#

Pandas包括对常规频率时间序列数据的自动刻度分辨率调整。对于Pandas无法推断频率信息的有限情况(例如，在外部创建的 twinx )，您可以选择出于对齐目的而不显示此行为。

以下是默认行为，请注意x轴记号标记是如何执行的：

In [139]: plt.figure();

In [140]: df["A"].plot();

使用 x_compat 参数，则可以取消此行为：

In [141]: plt.figure();

In [142]: df["A"].plot(x_compat=True);

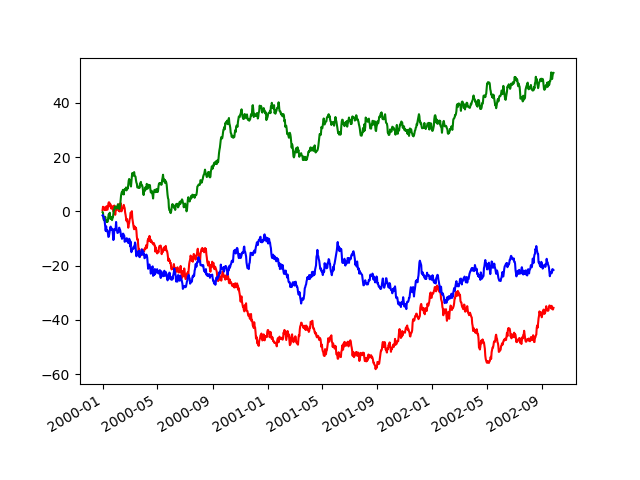

如果有多个绘图需要取消，则 use 中的方法 pandas.plotting.plot_params 可以在 with 声明：

In [143]: plt.figure();

In [144]: with pd.plotting.plot_params.use("x_compat", True):
   .....:     df["A"].plot(color="r")
   .....:     df["B"].plot(color="g")
   .....:     df["C"].plot(color="b")
   .....:

../_images/ser_plot_suppress_context.png

自动调整日期刻度#

TimedeltaIndex 现在使用本地matplotlib刻度定位器方法，对于刻度标签重叠的地物，从matplotlib调用自动日期刻度调整非常有用。

请参阅 autofmt_xdate 方法和 matplotlib documentation 想要更多。

次要情节#

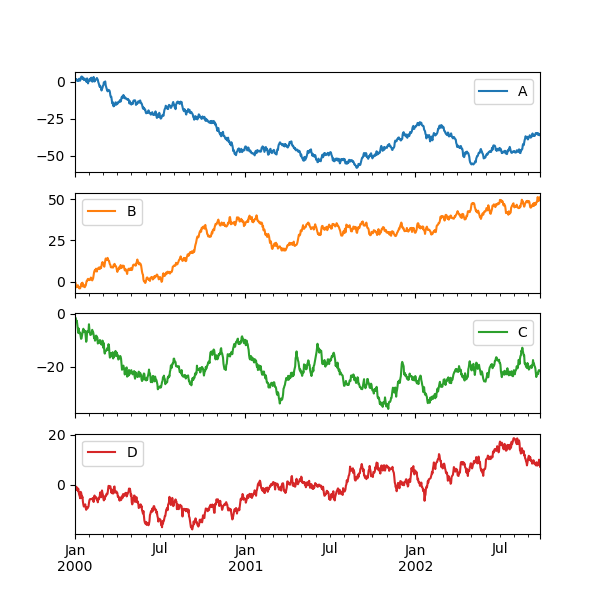

每个人 Series 在一个 DataFrame 可以在不同的轴上使用 subplots 关键词：

In [145]: df.plot(subplots=True, figsize=(6, 6));

使用布局并瞄准多个轴#

子地块的布局可以由 layout 关键词。它可以接受 (rows, columns) 。这个 layout 关键字可用于 hist 和 boxplot 还有.。如果输入无效，则会引发 ValueError 都会被举起。

指定的行x列可以包含的轴数 layout 必须大于所需的子情节数量。如果布局可以包含比所需更多的轴，则不会绘制空白轴。类似于NumPy数组的 reshape 方法，您可以使用 -1 对于一个维，在给定另一个维的情况下，自动计算需要的行数或列数。

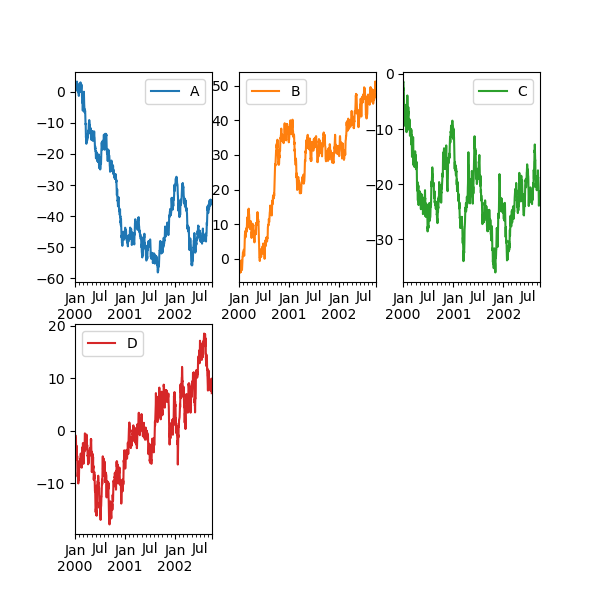

In [146]: df.plot(subplots=True, layout=(2, 3), figsize=(6, 6), sharex=False);

../_images/frame_plot_subplots_layout.png

上面的示例与使用：

In [147]: df.plot(subplots=True, layout=(2, -1), figsize=(6, 6), sharex=False);

所需的列数(3)是根据要绘制的级数和给定的行数(2)推断出来的。

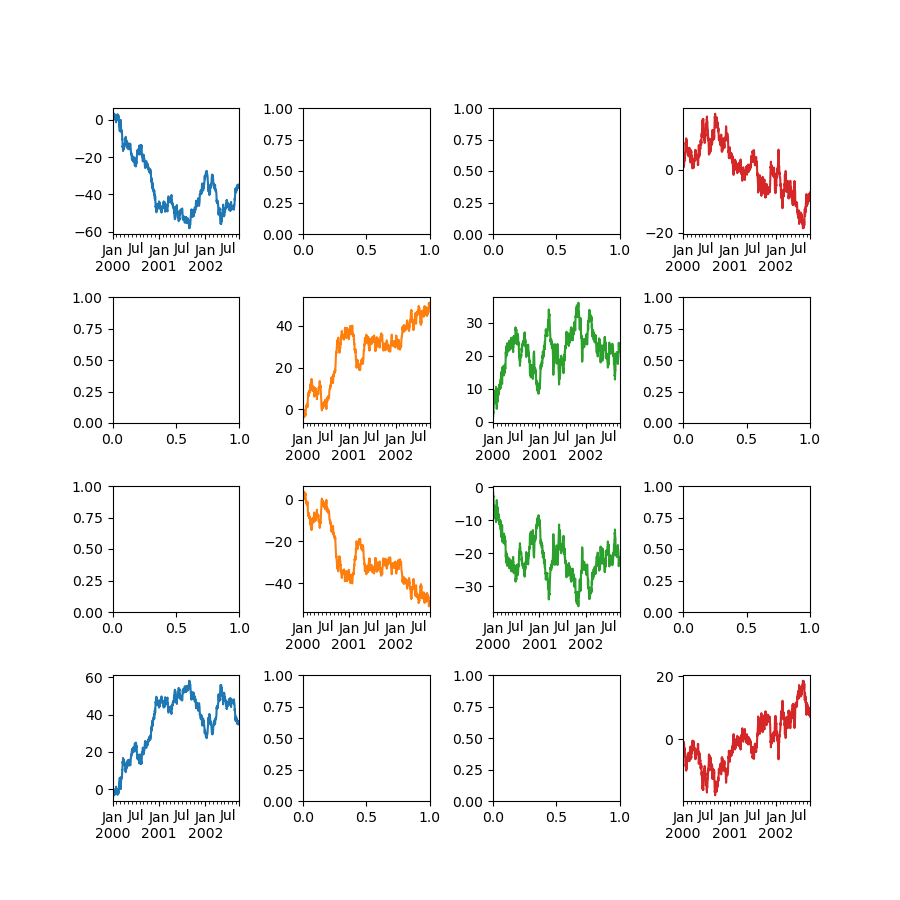

您可以将预先创建的多个轴作为类似列表的VIA进行传递 ax 关键词。这允许进行更复杂的布局。传递的轴数必须与绘制的子图相同。

当多个轴通过 ax 关键字， layout ， sharex 和 sharey 关键字不会影响输出。您应该显式地传递 sharex=False 和 sharey=False ，否则您将看到警告。

In [148]: fig, axes = plt.subplots(4, 4, figsize=(9, 9))

In [149]: plt.subplots_adjust(wspace=0.5, hspace=0.5)

In [150]: target1 = [axes[0][0], axes[1][1], axes[2][2], axes[3][3]]

In [151]: target2 = [axes[3][0], axes[2][1], axes[1][2], axes[0][3]]

In [152]: df.plot(subplots=True, ax=target1, legend=False, sharex=False, sharey=False);

In [153]: (-df).plot(subplots=True, ax=target2, legend=False, sharex=False, sharey=False);

../_images/frame_plot_subplots_multi_ax.png

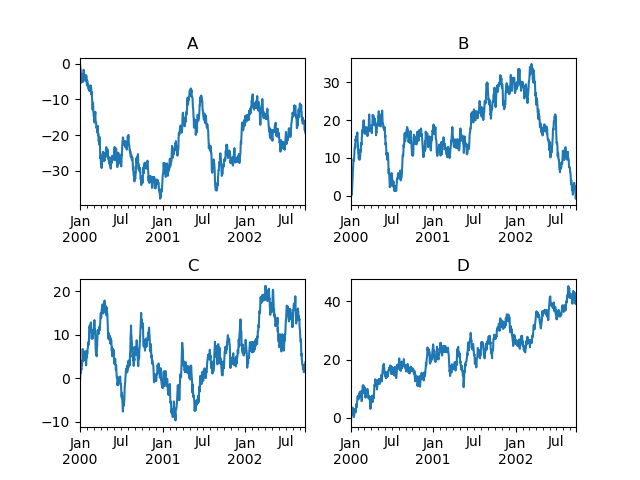

另一种选择是将一个 ax 参数为 Series.plot() 要在特定轴上打印，请执行以下操作：

In [154]: fig, axes = plt.subplots(nrows=2, ncols=2)

In [155]: plt.subplots_adjust(wspace=0.2, hspace=0.5)

In [156]: df["A"].plot(ax=axes[0, 0]);

In [157]: axes[0, 0].set_title("A");

In [158]: df["B"].plot(ax=axes[0, 1]);

In [159]: axes[0, 1].set_title("B");

In [160]: df["C"].plot(ax=axes[1, 0]);

In [161]: axes[1, 0].set_title("C");

In [162]: df["D"].plot(ax=axes[1, 1]);

In [163]: axes[1, 1].set_title("D");

使用误差线打印#

中支持使用误差线进行绘图 DataFrame.plot() 和 Series.plot() 。

水平和垂直误差条可提供给 xerr 和 yerr 关键字参数 plot() 。可以使用各种格式指定误差值：

作为一个 DataFrame 或 dict 列名与 columns 绘图的属性 DataFrame 或匹配 name 属性的属性。 Series 。
作为一个 str 指示打印的哪些列 DataFrame 包含误差值。
作为原始价值 (list ， tuple ，或 np.ndarray )。必须与打印的长度相同 DataFrame/Series 。

这是一个简单绘制具有原始数据标准差的分组平均值的方法的例子。

# Generate the data
In [164]: ix3 = pd.MultiIndex.from_arrays(
   .....:     [
   .....:         ["a", "a", "a", "a", "a", "b", "b", "b", "b", "b"],
   .....:         ["foo", "foo", "foo", "bar", "bar", "foo", "foo", "bar", "bar", "bar"],
   .....:     ],
   .....:     names=["letter", "word"],
   .....: )
   .....:

In [165]: df3 = pd.DataFrame(
   .....:     {
   .....:         "data1": [9, 3, 2, 4, 3, 2, 4, 6, 3, 2],
   .....:         "data2": [9, 6, 5, 7, 5, 4, 5, 6, 5, 1],
   .....:     },
   .....:     index=ix3,
   .....: )
   .....:

# Group by index labels and take the means and standard deviations
# for each group
In [166]: gp3 = df3.groupby(level=("letter", "word"))

In [167]: means = gp3.mean()

In [168]: errors = gp3.std()

In [169]: means
Out[169]:
                data1     data2
letter word
a      bar   3.500000  6.000000
       foo   4.666667  6.666667
b      bar   3.666667  4.000000
       foo   3.000000  4.500000

In [170]: errors
Out[170]:
                data1     data2
letter word
a      bar   0.707107  1.414214
       foo   3.785939  2.081666
b      bar   2.081666  2.645751
       foo   1.414214  0.707107

# Plot
In [171]: fig, ax = plt.subplots()

In [172]: means.plot.bar(yerr=errors, ax=ax, capsize=4, rot=0);

也支持非对称误差条，但在这种情况下必须提供原始误差值。为. N 长度 Series ，a 2xN 应提供指示下错误和上错误(或左错误和右错误)的数组。为. MxN DataFrame ，不对称误差应在 Mx2xN 数组。

以下是使用非对称误差条绘制最小/最大范围的一种方法的示例。

In [173]: mins = gp3.min()

In [174]: maxs = gp3.max()

# errors should be positive, and defined in the order of lower, upper
In [175]: errors = [[means[c] - mins[c], maxs[c] - means[c]] for c in df3.columns]

# Plot
In [176]: fig, ax = plt.subplots()

In [177]: means.plot.bar(yerr=errors, ax=ax, capsize=4, rot=0);

../_images/errorbar_asymmetrical_example.png

绘制表格#

现在支持使用matplotlib表进行打印 DataFrame.plot() 和 Series.plot() 使用一个 table 关键词。这个 table 关键字可以接受 bool ， DataFrame 或 Series 。绘制表格的简单方法是指定 table=True 。数据将被调换以满足matplotlib的默认布局。

In [178]: fig, ax = plt.subplots(1, 1, figsize=(7, 6.5))

In [179]: df = pd.DataFrame(np.random.rand(5, 3), columns=["a", "b", "c"])

In [180]: ax.xaxis.tick_top()  # Display x-axis ticks on top.

In [181]: df.plot(table=True, ax=ax);

此外，您还可以传递不同的 DataFrame 或 Series 发送到 table 关键词。数据将按照Print方法显示的方式绘制(不会自动调换)。如果需要，应手动将其移位，如下例所示。

In [182]: fig, ax = plt.subplots(1, 1, figsize=(7, 6.75))

In [183]: ax.xaxis.tick_top()  # Display x-axis ticks on top.

In [184]: df.plot(table=np.round(df.T, 2), ax=ax);

还有一个助手函数 pandas.plotting.table, which creates a table from DataFrame or Series, and adds it to an matplotlib.Axes instance. This function can accept keywords which the matplotlib table 有过。

In [185]: from pandas.plotting import table

In [186]: fig, ax = plt.subplots(1, 1)

In [187]: table(ax, np.round(df.describe(), 2), loc="upper right", colWidths=[0.2, 0.2, 0.2]);

In [188]: df.plot(ax=ax, ylim=(0, 2), legend=None);

Note ：您可以使用以下命令获取轴上的表实例 axes.tables property for further decorations. See the matplotlib table documentation 想要更多。

色彩映射图#

打印大量列时的一个潜在问题是，由于默认颜色的重复，可能很难区分某些系列。为了补救这一点， DataFrame plotting supports the use of the colormap argument, which accepts either a Matplotlib colormap 或作为注册到Matplotlib的色彩映射表的名称的字符串。默认matplotlib色彩映射表的可视化可用 here 。

由于matplotlib不直接支持基于线的绘图的色彩映射表，因此颜色是基于由 DataFrame 。没有考虑背景颜色，因此一些色彩映射表会产生不易看到的线条。

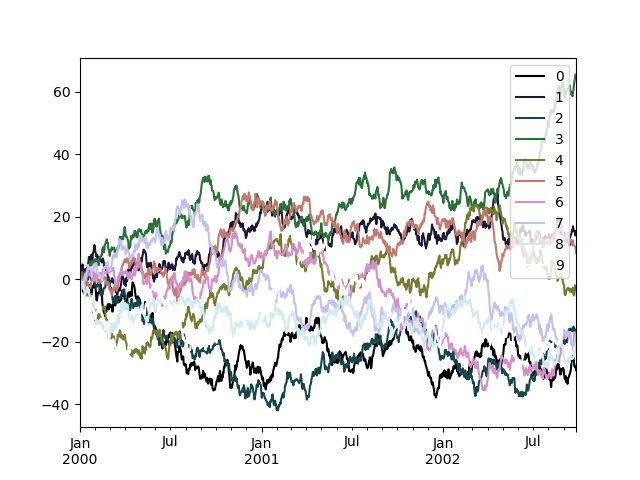

要使用立方螺旋色彩映射，我们可以传递 colormap='cubehelix' 。

In [189]: df = pd.DataFrame(np.random.randn(1000, 10), index=ts.index)

In [190]: df = df.cumsum()

In [191]: plt.figure();

In [192]: df.plot(colormap="cubehelix");

或者，我们可以传递色彩映射表本身：

In [193]: from matplotlib import cm

In [194]: plt.figure();

In [195]: df.plot(colormap=cm.cubehelix);

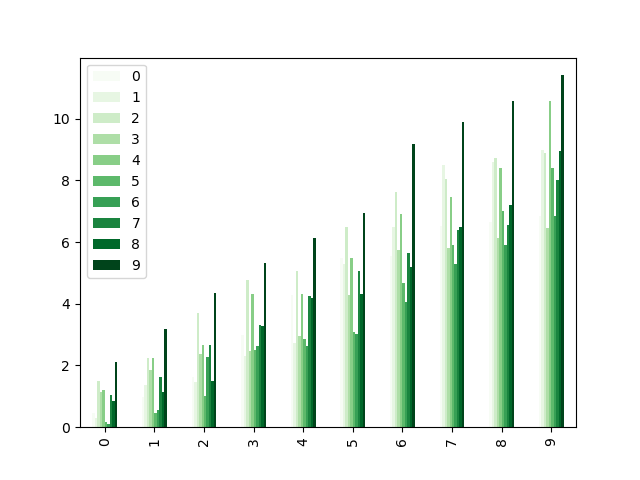

色彩映射表还可以用于其他绘图类型，如条形图：

In [196]: dd = pd.DataFrame(np.random.randn(10, 10)).applymap(abs)

In [197]: dd = dd.cumsum()

In [198]: plt.figure();

In [199]: dd.plot.bar(colormap="Greens");

平行坐标图表：

In [200]: plt.figure();

In [201]: parallel_coordinates(data, "Name", colormap="gist_rainbow");

安德鲁斯曲线图表：

In [202]: plt.figure();

In [203]: andrews_curves(data, "Name", colormap="winter");

使用matplotlib直接绘图#

在某些情况下，直接使用matplotlib准备地块可能仍然是更可取或必要的，例如，当某种类型的地块或定制还不被Pandas支持时。 Series 和 DataFrame 对象的行为类似于数组，因此可以直接传递给matplotlib函数，而无需显式强制转换。

Pandas还自动注册识别日期索引的格式化程序和定位器，从而将日期和时间支持扩展到matplotlib中几乎所有可用的绘图类型。尽管这种格式不能提供与通过PANDA打印时相同级别的细化，但在打印大量点时可以更快。

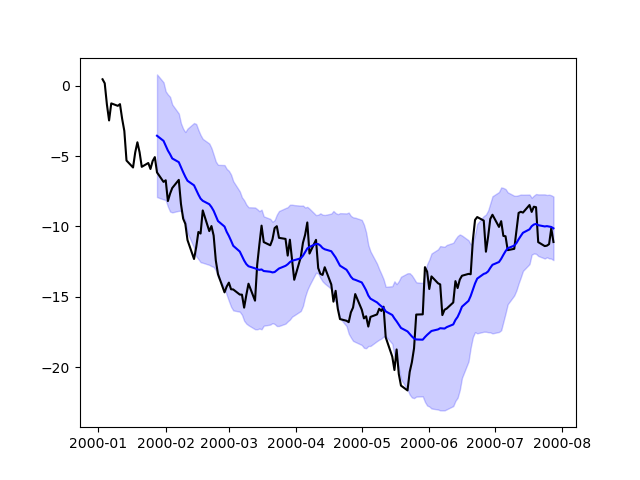

In [204]: price = pd.Series(
   .....:     np.random.randn(150).cumsum(),
   .....:     index=pd.date_range("2000-1-1", periods=150, freq="B"),
   .....: )
   .....:

In [205]: ma = price.rolling(20).mean()

In [206]: mstd = price.rolling(20).std()

In [207]: plt.figure();

In [208]: plt.plot(price.index, price, "k");

In [209]: plt.plot(ma.index, ma, "b");

In [210]: plt.fill_between(mstd.index, ma - 2 * mstd, ma + 2 * mstd, color="b", alpha=0.2);

打印后端#

从0.25版开始，Pandas可以通过第三方打印后端进行扩展。其主要思想是让用户选择一个不同于提供的基于Matplotlib的绘图后端。

这可以通过将‘ackend.module’作为参数传递来实现 backend 在……里面 plot 功能。例如：

>>> Series([1, 2, 3]).plot(backend="backend.module")

或者，您也可以全局设置此选项，是否不需要在每个 plot 打电话。例如：

>>> pd.set_option("plotting.backend", "backend.module")
>>> pd.Series([1, 2, 3]).plot()

或者：

>>> pd.options.plotting.backend = "backend.module"
>>> pd.Series([1, 2, 3]).plot()

这或多或少相当于：

>>> import backend.module
>>> backend.module.plot(pd.Series([1, 2, 3]))

然后，后端模块可以使用其他可视化工具(Bokeh、Altair、hvploy等)来生成剧情。一些为Pandas实现后端的库被列入生态系统可视化佩奇。

开发人员指南可在https://pandas.pydata.org/docs/dev/development/extending.html#plotting-backends上找到

可为空的布尔数据类型

表格可视化

图表可视化#

基本绘图： plot#

其他地块#

条形图#

直方图#

箱形图#

面积图#

散点图#

六角形仓位图#

饼图#

使用丢失的数据进行绘图#

绘图工具#

散点矩阵图#

密度图#

安德鲁斯曲线#

平行坐标#

滞后图#

自相关图#

Bootstrap图#

RadViz#

打印格式设置#

设置打印样式#

常规打印样式参数#

控制着传奇#

控制标签#

鳞片#

在第二个y轴上绘制#

时间序列图的自定义格式化程序#

抑制刻度线分辨率调整#

自动调整日期刻度#

次要情节#

使用布局并瞄准多个轴#

使用误差线打印#

绘制表格#

色彩映射图#

使用matplotlib直接绘图#

打印后端#

基本绘图： `plot`#
