联集分析Union

9.5. 联集分析Union#

两图层中,在空间重复的范围进行切割,所得的图元仅有切割范围内的。 两图层联集的结果,且重复区域彼此互相切割,并带有各自的属性。 如 图 9.16

_images/image285_x1w.jpg

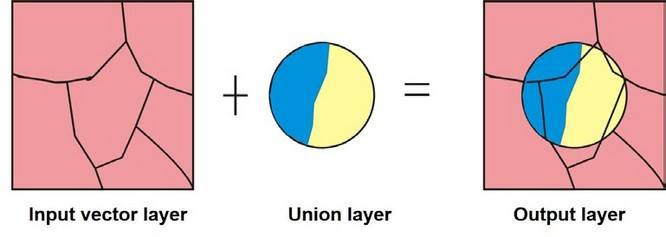

图 9.16 联集分析#

首先,使用上一节的shp图层,加载到QGIS面板中,在本章第一节中我们已经做了Buffered, 接下来我们的操作将使用此数据。 如 图 9.17

_images/image286_x7m.jpg

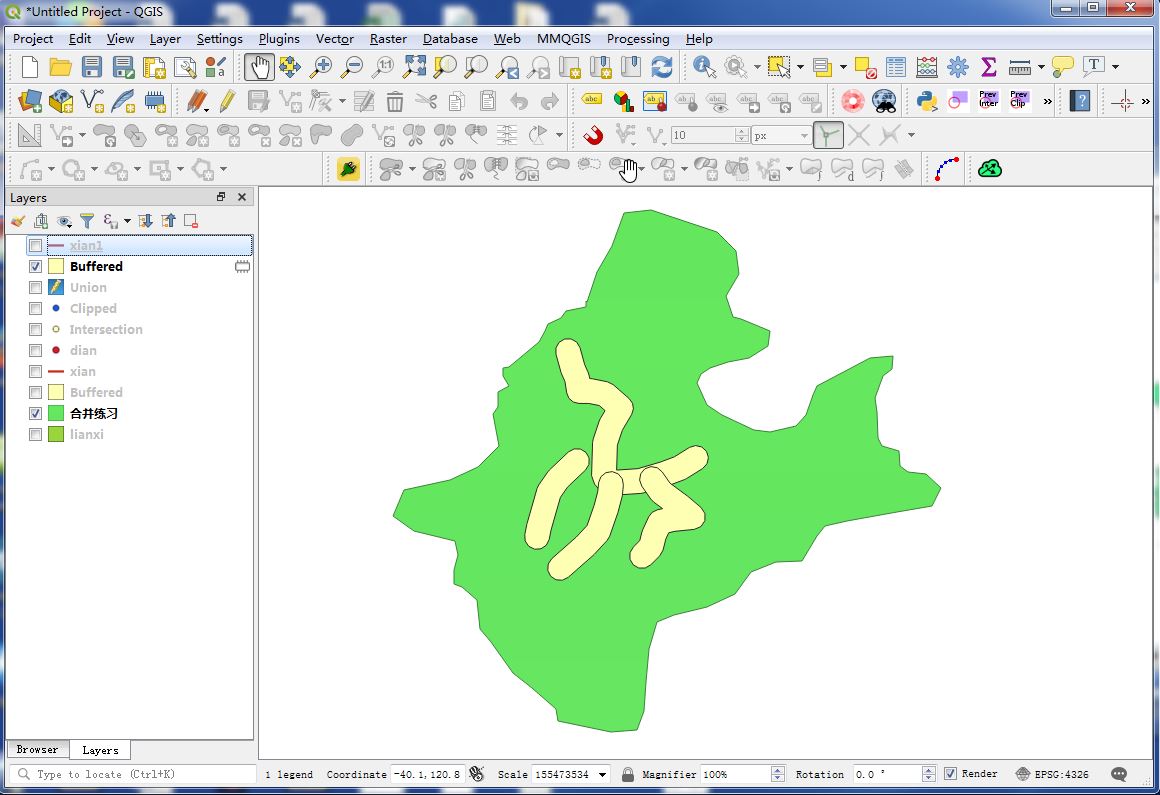

图 9.17 合并图层-buffered#

shp图层加载后,点击 Vector ‣ Geoprocessing Tools ‣ Union ,如 图 9.18

_images/image287_x5l.jpg

图 9.18 Union#

点击 Union 后,出现 "Union" 界面, 在 Input layer 中选择 "合并练习", 在 Overlay layer [optional] 中选择 "Buffered", 在 Union 中选择要输出的指定文件位置。 选中 Open output file after running algorithm, 点击 Running 。 如 图 9.19 。 当运行完成后,Layers 中会出现名为 "Union" 的图层, 如 图 9.20

_images/image288_x13.jpg

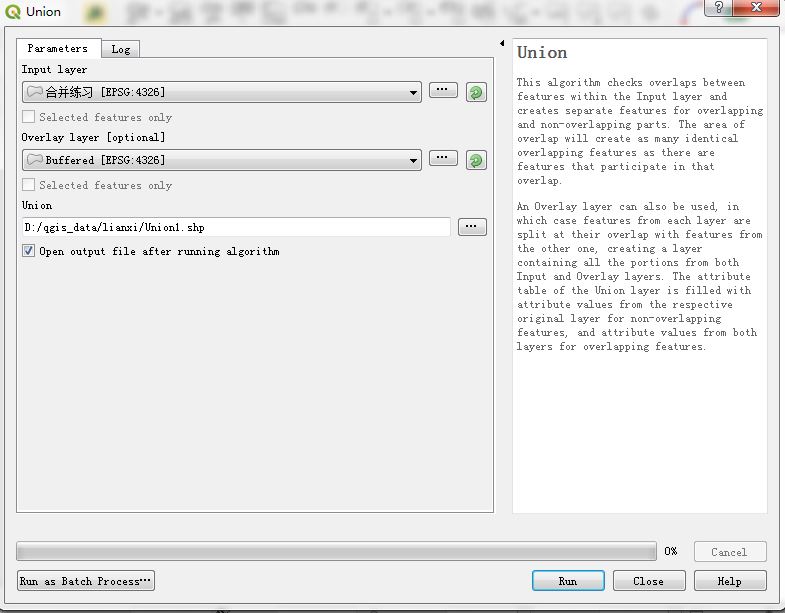

图 9.19 选择联集功能#

_images/image289_xed.jpg

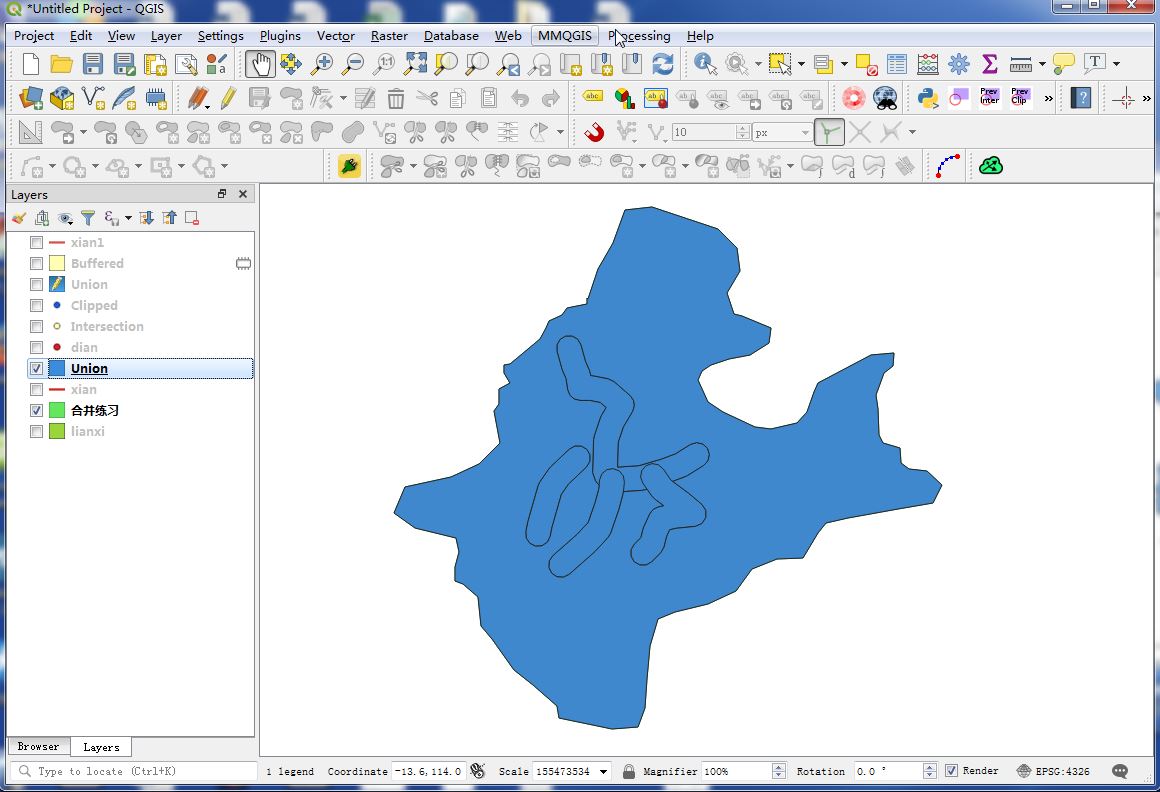

图 9.20 Union输出结果#
