15.4. 创建、打开、关闭数据集并添加栅格文件¶
打开GRASS工具后，“新数据集”选项允许连续定义GRASS数据库目录、新GRASS部门的名称、地理投影、GRASS区域和新GRASS数据的范围。
在下文中，我们展示了将SPOT 5图像导入到新的列支敦士登提取物中的示例，该图像涉及位于尼泊尔Sunsari地区的测试区 （原始图像于2014年5月10日获取，©CNES/Distributionary Spot Image）。该图像由Spot Image提供， 为2.5 m空间分辨率的3通道彩色图像，通过合并10 m分辨率的多频段图像和2.5 m分辨率的全彩色图像（全景清晰）获得。 通过ENVI软件，我们提取了1296条线x 1494条柱，分离了近红外、红色和绿色三个通道。地理投影为UTM区域45北。
需要注意的是，从载体文件中提取子图像是可以在QGIS中执行的操作： Raster > Extraction > Clipper （请参阅 http://www.qgistutorials.com/fr/docs/raster_mosaicing_and_clipping.html ）， 而三通道分离可以使用 Raster > Construction > Convert 命令（使用GDAL Translate功能） 或处理工具> SAGA > Imaging Tools > Split Ruby Band 命令来执行。 但是，需要确保子图像的创建不是以压缩的TIFF格式进行的，这只允许子图像的可视化而不能处理。
我们可以使用 层 > 添加层 > 添加栅格层 命令在QGIS中显示近红外通道图像。
在QGIS中显示光栅图像
使用 Plugins > GRASS > New Mapset 命令，我们可以定义地理信息系统数据的目录：C//GRASS/GRASS_GROUP。

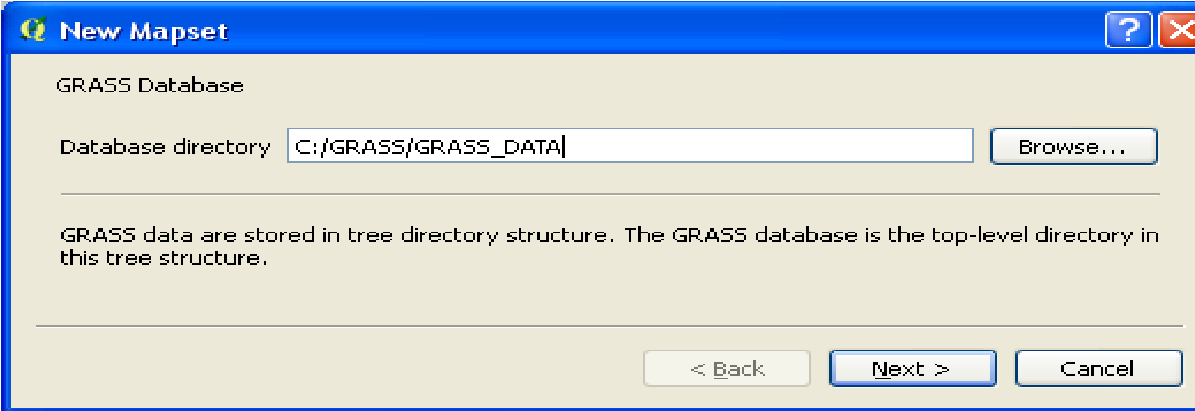

图3.13. GRASS GIS数据库目录的定义
然后，我们创建一个名为NEPAL的新GRASS位置，并将其归因于由代码EPSG 32645定义的地理投影UTM 45 North。

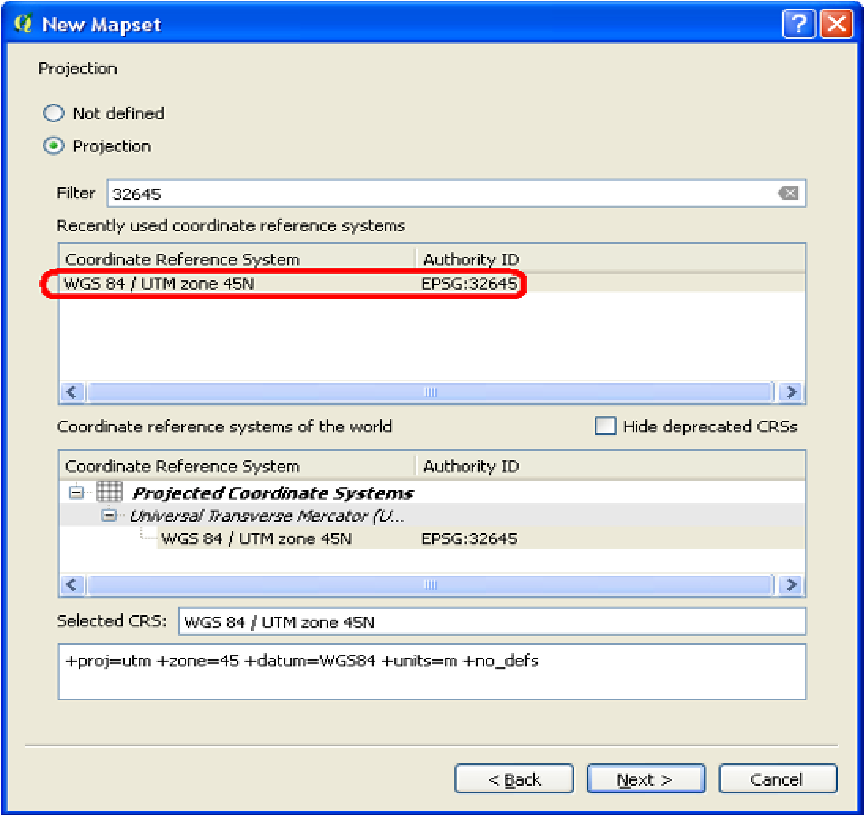

图3.14.创建新的GRASS位置并选择地理投影
点击“下一步”，显示GRASS区域的默认定义，该定义对应于之前在QGIS中显示的栅格文件的地理范围。

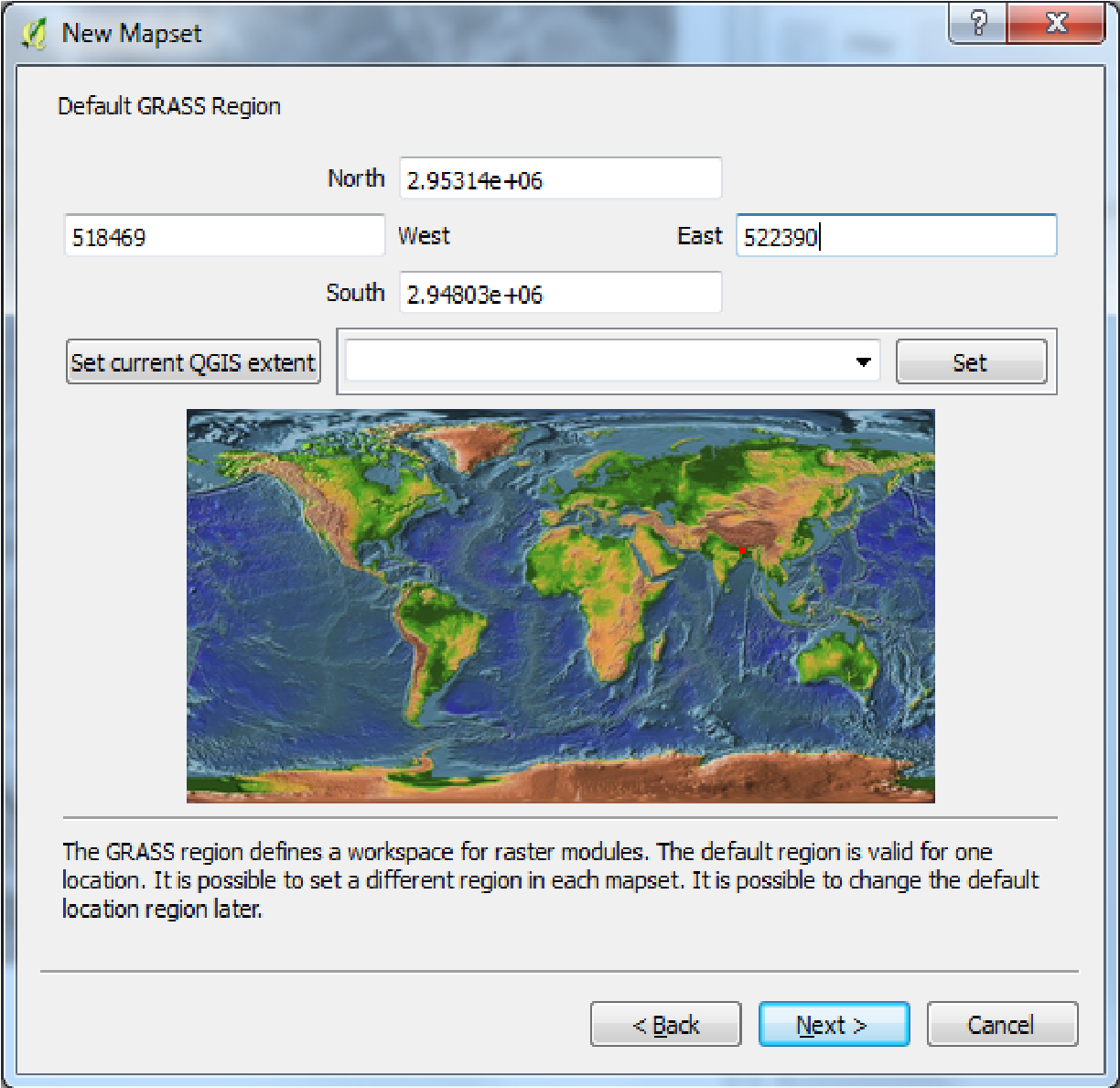

图3.15.根据之前在QGIS中显示的栅格图像定义的默认GRASS区域的坐标
最后，我们将新创建的数据集命名为“spot_2014”，该数据集现在是当前数据集。现在我们可以使用GRASS工具导入QGIS中显示的栅格。
我们使用模块“创建新的GRAS位置并将数据传输到其中”，并将选项“从QGIS视图将栅格导入GRASS”和 r.in.gdal.qgis 命令。
我们将创建的通道命名为“spot_pir_grass”，导入后可以通过单击“查看输出”选项卡来显示它。

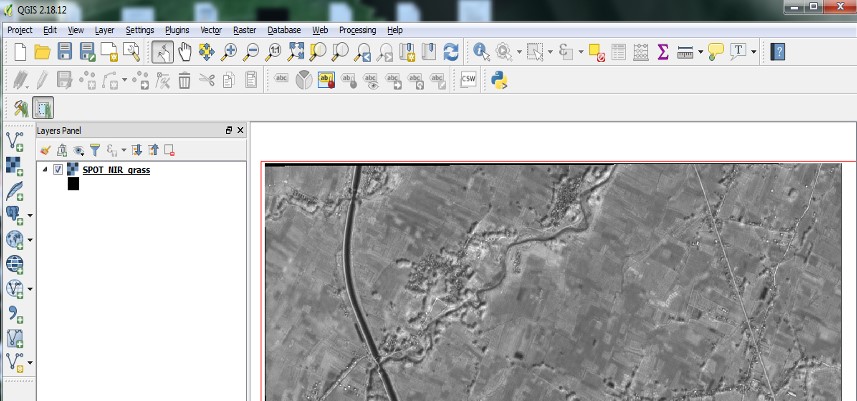

图3.16.导入GRASS后显示栅格图像
如果我们对SPOT图像的红色和绿色通道重复该操作，我们可以使用 i.group 命令通过将三个通道"stogether"分组来创建多频段图像
（请参阅GRASS GIS 7命令列表）。请注意，该命令对QGIS中显示的文件进行操作，而无需先导入GRASS。

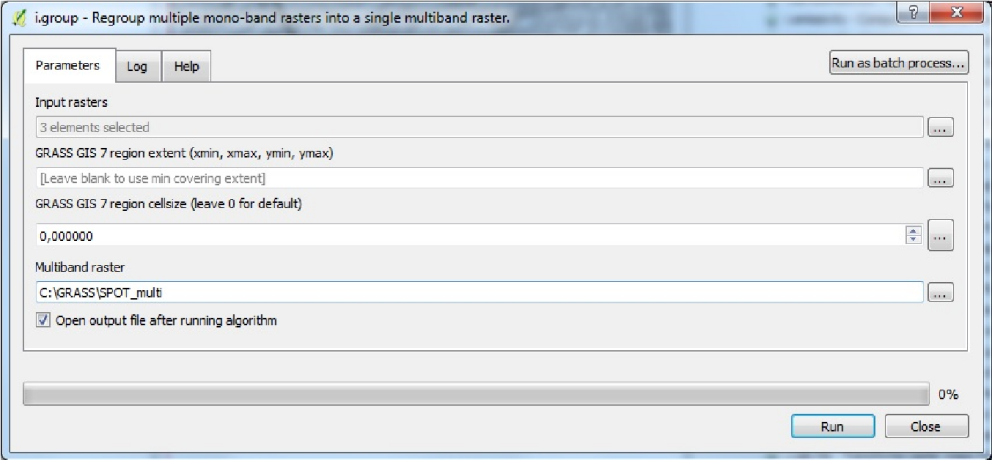

转换为单个多频段栅格
然后，多频段图像被显示为彩色合成图像，其中三个通道分别分配给屏幕上的红、绿和蓝颜色;在下面的示例中， 三个通道按顺序记录1 =近红外，2 =红色，3 =绿色，显示的结果是非经典彩色合成图像，其中基于氯基的植被以红色出现。

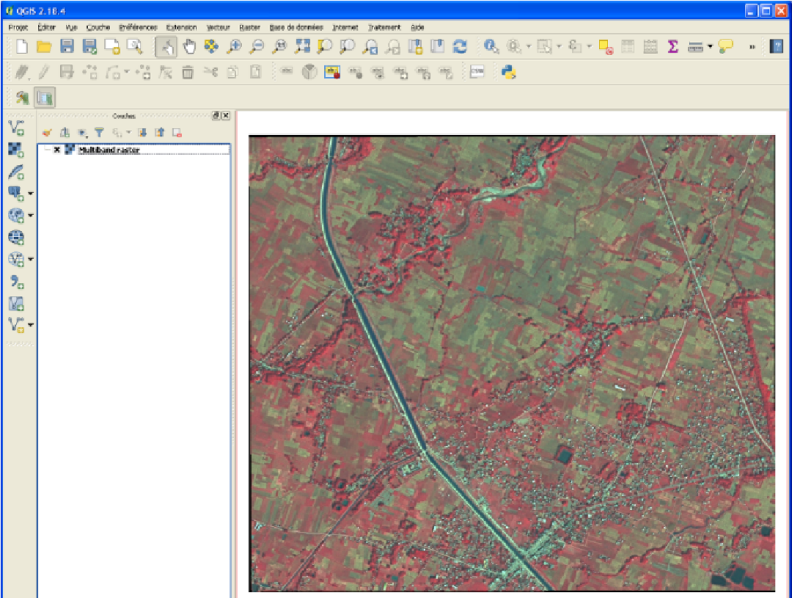

图3.18.三波段栅格的红、绿、蓝彩色合成物的QGIS显示。有关该图形的彩色版本，请访问 www.iste.co.uk/baghdadi/qgis1.zip
生成的多频段文件可以以标准格式保存，例如"GeoTIFF"。还可以在组内创建一个子组，
然后在 asi.clock 或 i.Maxlik 等图像处理程序中使用这些输入元素。
指定子组是分类的先决条件，但此选项不会出现在 i.group 对话框中。
因此，我们必须使用批输入或命令行（请参阅GRASS Tools中的GRASS shell）。
