QGIS创建和利用高程面模型

10.7. QGIS创建和利用高程面模型#

10.7.1. 数字高程模型#

数字高程模型 DEM （Digital Elevation Model）,以数字形式按一定结构组织在一起的， 表示实际地形特征空间分布的一种实体地面模型，是地形形状、大小和起伏的数字描述。 Z=f（x,y),Z为（x,y）处的高程。 用数字的形式模拟二维表面连续变化的属性特征，如温度、降水量、土地利用、土壤类型等。

10.7.2. 读取和显示高程点数据#

转换为shapefile文件的数字高程模型是高程点数据，间隔为0.4 s（约10m）， 因此可用于地形分析等。 启动QGIS后，从主菜单中选择 "Project-Open"， 然后打开我们创建的“空间分析”文件夹的“空间分析3.qgs”。 然后， 从主菜单中选择 Layer ‣ Add Layer ‣ Add Vector Layer， 然后调出 "Data Source Manager/Vector" 窗口。

在此窗口中，首先在 Source 中选择 "File"， 然后将 Encoding 设置为 "UTF-8" 。 接下来， 单击 "Vector Dataset(s)" 右侧的 ... 按钮以显示 "Open OGR Supported Vector Dataset(s)" 窗口， 并在窗口右下角的菜单中选择文件类型。 "All files"在文件夹 " DEM " 中指定 "demlOm.shp" 作为“文件名”。 然后， 单击"Open OGR Supported Vector Dataset(s)" 窗口中的 Open 按钮， 然后单击 "Data Source Manager/Vector"窗口中的 Add 按钮， 在地图视图中显示高程点数据，如 图 10.106 。

_images/img_1_x5m.png

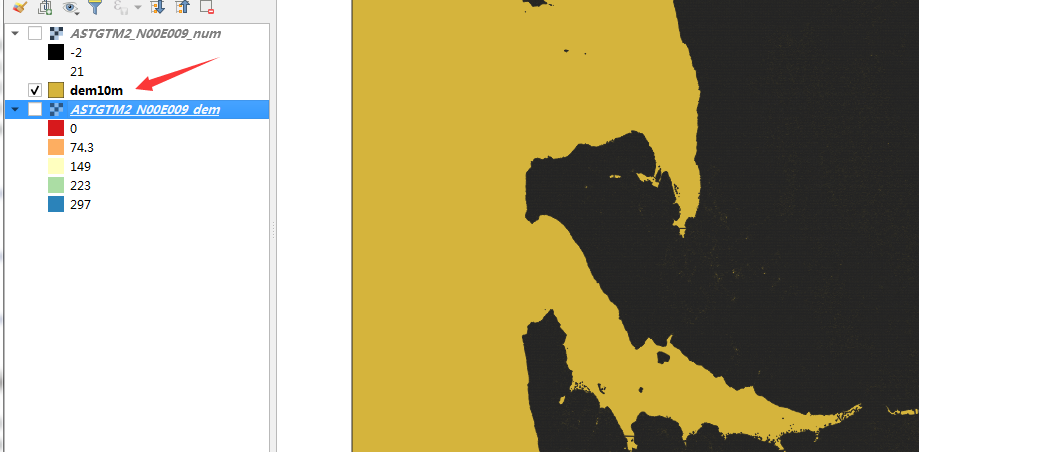

图 10.106 读取数据高程数据#

10.7.3. 转换为高程表面模型#

当选择主菜单 "Raster-Conversion-Rasterize (vector to raster)" 时， 将显示 "Rasterize (vector to raster)" 窗口。 在此窗口中，在 "Input layer" 中选择 "dem10m"，在“属性字段”中选择“高程”。

然后，单击 "Rasterized" 上的 ... 按钮， 将出现 "Save file" 窗口，打开 " DEM " 。 在这里，选择 "Geo Tiff（.tif，.TIFF）"作为“文件类型”， 单击“保存”按钮作为“文件名”作为 "dem1OmR.tif" 。 输出尺寸或者显示消息“需要指定分辨率”，单击 OK 按钮。

当您返回 "Rasterize (vector to raster)" 窗口时， 选中“以地图单位像素为单位的栅格分辨率”， 并为 "Width/Horizontal resolution" 和 "Height/Vertical resolution" 输入 "000101111" 。 如上所述，这里处理的数值高程模型数据是0.4秒（约10米）的间隔。 由于需要在 "Rasterize (vector to raster)" 窗口中输入要以度为单位输入的数值， 将0.4秒转换为度（将0.4秒除以3,600秒（=1度））并计算约0.000111111。 并将此数字放在输入字段中。

此外，要进行其他设置，请单击窗口右侧的 Edit 按钮。 为了将栅格转换后不存在高程点的像素的高度值（节点值）设置为 "-999999"， 将空格字符添加到文本字符串 "-a_nodata-999999"（ "-999999" ）的末尾， 不要忘记按回车确认。 “地图单位像素中的栅格分辨率”的 "Width/Horizontal resolution" 和 "Height/Vertical resolution"输入字段中的位数有一个限制，因此可以直接编辑该文本字符串并提高精度。 在这种情况下，分辨率从 "000111111" 更正为 "0.0001111111"， 如 图 10.107 。

_images/img_2_x51.png

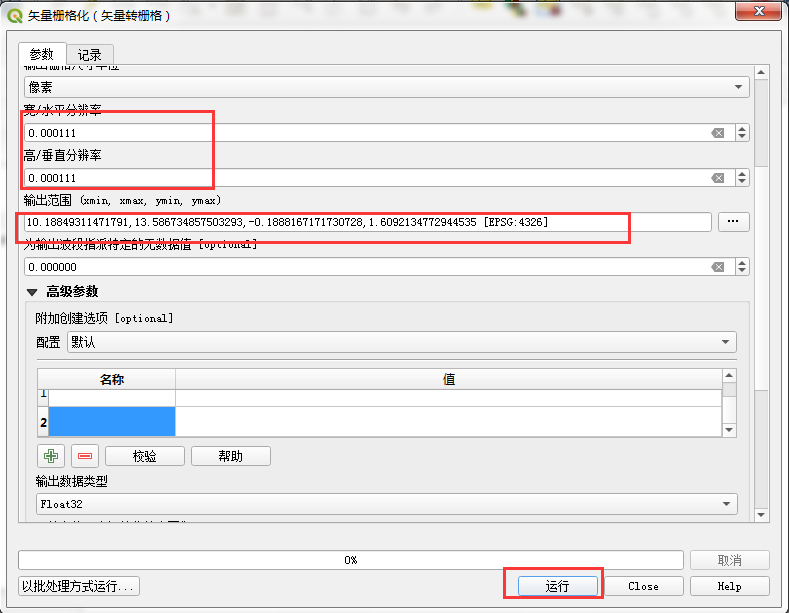

图 10.107 Rasterize (vector to raster)设置窗口#

单击 Help 按钮可以显示文本字符串的详细信息。 另外，如上所述，请注意，如果此设置中的文件夹名称和文件名中包含全角字符，则会发生错误。

设置完成后，单击 OK 按钮，当转换完成消息显示一段时间后， 单击 OK 按钮。 此外， 单击 "Rasterize (vector to raster)" 窗口中的 Close 按钮时， 地图视图将显示图层 "demlOmR" 作为转换结果。

10.7.4. 颜色设置更改#

双击 "demlOmR" 图层，调出 "Layer Properties" 窗口， 选择选项卡菜单 "Symbology"， 然后在 "Render type" 中选择 "Singleband pseudocolor" 。 在 "Min/Max Vaiue Settings" 中对 "Interpolation" 与 "Color ramp" 进行设置， 然后单击 OK 按钮， 如 图 10.108 。 在地图视图中显示按海拔颜色编码的地图，如 图 10.109 。

_images/img_3_x05.png

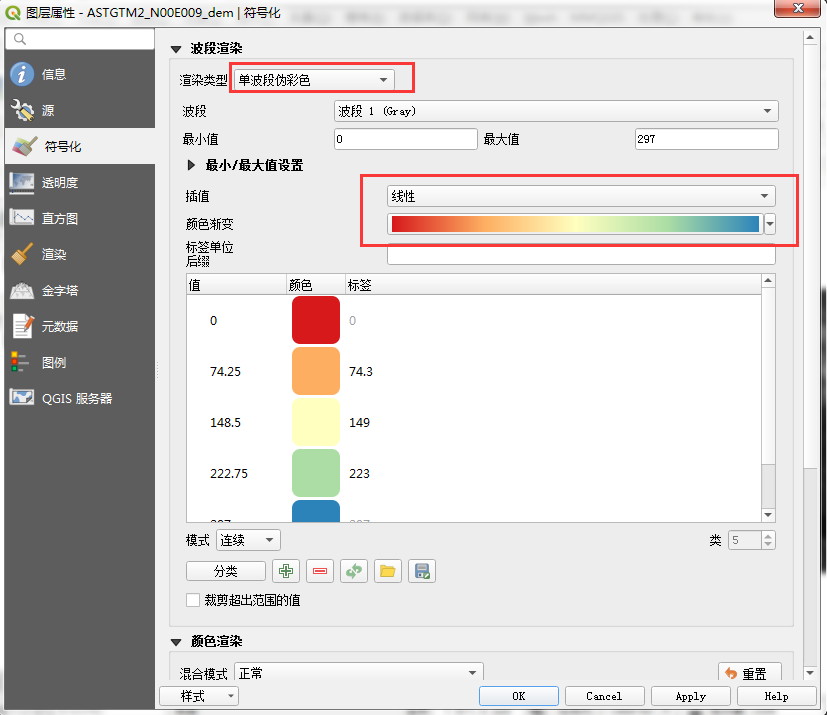

图 10.108 颜色设置更改#

_images/img_4_xaw.png

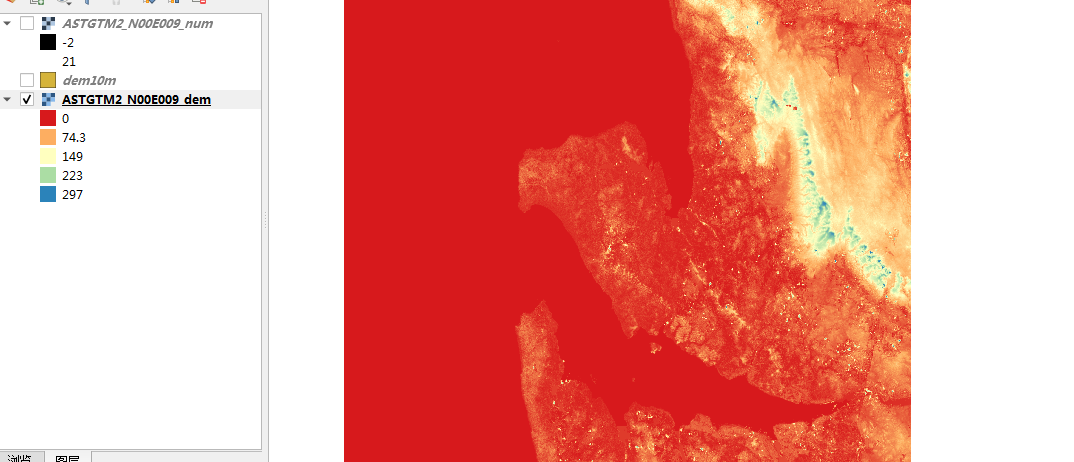

图 10.109 颜色设置结果#

如果在工件中设置了另一个坐标系，请单击状态栏上的 CRS 按钮。 打开窗口，在左侧的选项卡菜单中选择 "CRS" ，然后首先检查“启用在线”CRS转换。 接下来，在“世界空间参考系统”屏幕上选择WGS84，然后单击 OK 按钮。
