8.4. 使用QGIS创建等值线#
8.4.1. 等值线#
等值线是制图对象某一数量指标值相等的各点连成的平滑曲线，由地图上标出的表示制图对象数量的各点， 采用内插法找出各整数点绘制而成的。 等值线地图的编制，则通常是在地理底图上标出制图对象的相对点位（测站）的数值， 然后把数值相等的点联成圆滑曲线，勾画出制图对象的空间结构特征。 常见有等温线，等压线，等高线，等势线等。
以一组相等数值的连线表示制图对象数量、特征的地图。 简称等值线图。 如年平均气温图、年降水量图。 它是 专题地图 的重要图型，最先用于描述地形。 常见的有表现地势起伏和地貌结构的等高线图与等深线图； 表现气温、水温、地温变化的等温线图；表现大气降水量变化的等降水量线图； 表现地磁、地震变化的等磁偏线图、 等磁力线图、等震线图。 另外， 还有等压线、等风速线、等日照线、等云量线、等湿度线、等密度线、等透明度线、等盐分含量线、等时线等图。 通常等值线所代表的数值为整数。
等值线地图的编制，通常是在地理底图上标出制图对象的相对点位（测站）的数值， 然后把数值相等的点联成圆滑曲线，勾画出制图对象的空间结构特征。 等值线地图还常辅以分层设色，以提高地图的直观效果。 如气温等值线图以红色表现温暖、灰紫色表现寒冷，突出冷暖地区的对比及其间的渐变关系， 更形象地表现气温的区域变化。
8.4.2. 等值线提取#
本章中创建的高程表面模型不仅可以用作QGIS中的背景图像，还可以用于地形分析，如倾斜角度， 倾斜方向和等高线提取。 这里，提取等值线作为示例。

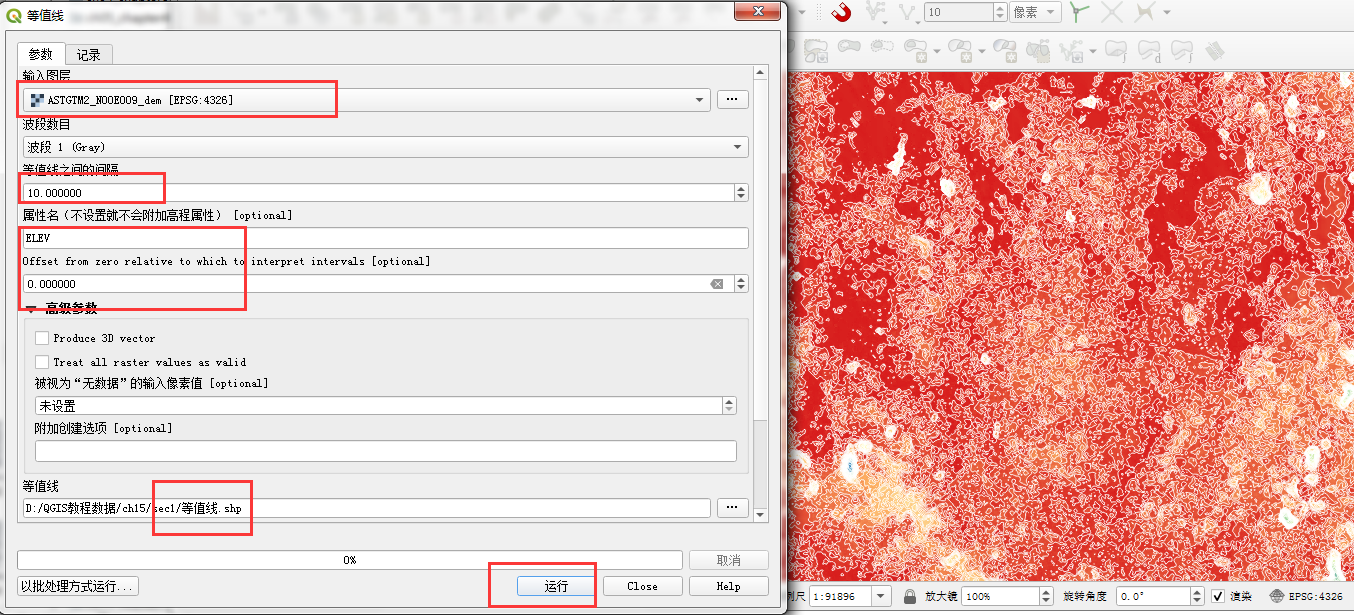

选择主菜单 时， 将显示轮廓窗口。 在 "Contour" 窗口中， 在 Input layer 中选择 "ASTGTM2_N00E009_dem"， 然后单击 Contour 右侧的 "Save to file"， 显示 "Save file" 窗口并指定在 " DEM " 文件夹中使用名称“等值线”保存。 此时，将“保存类型”设置为 "ESRIShapefiles（.shp，.SHP）" 。 单击 Save 按钮关闭窗口， 在 "Contour" 窗口中将 "Interval between contours lines" 设置为 "10.000"， "Attribute name"中填写 "ELEV"，然后单击 OK 按钮。 出现消息时，单击 OK 按钮以关闭 "Contour" 窗口。 通过此操作，“等值线”被添加到 "Layers"，并且在地图视图中显示具有l0m间隔的轮廓线， 如 图 8.21 。
图 8.21 添加等值线#
如果需要详细的地形表示，最好使用5米网格（通过航空激光测量的 DEM ）而不是10米网格。
添加完等值线后，在等值线上单击右键， 选择 Properties... 如 图 8.22 。 接下来选择 Display， 在 Display Name 中选择 "ID"， 然后点击 OK， 如 图 8.23 。 这时就会出现数值在图中显示，如 图 8.24 。

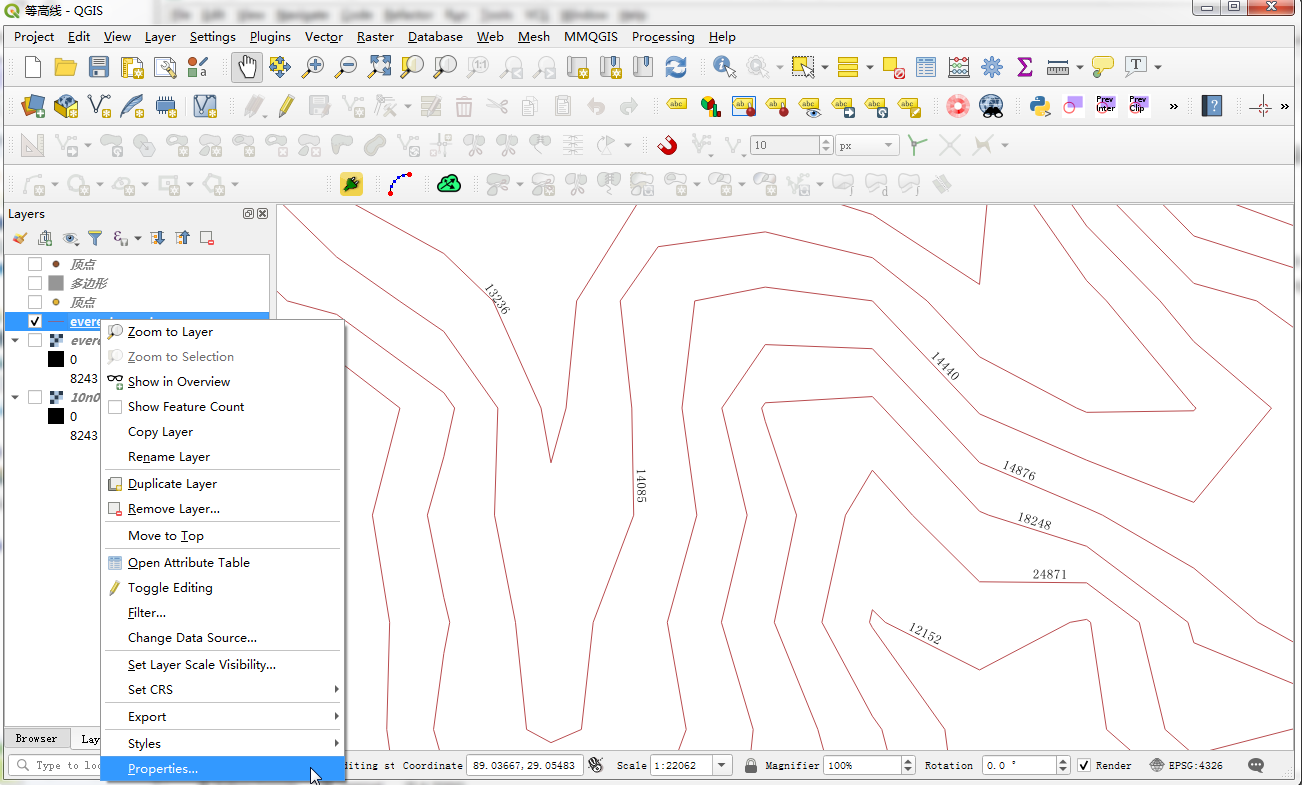

图 8.22 点击属性#

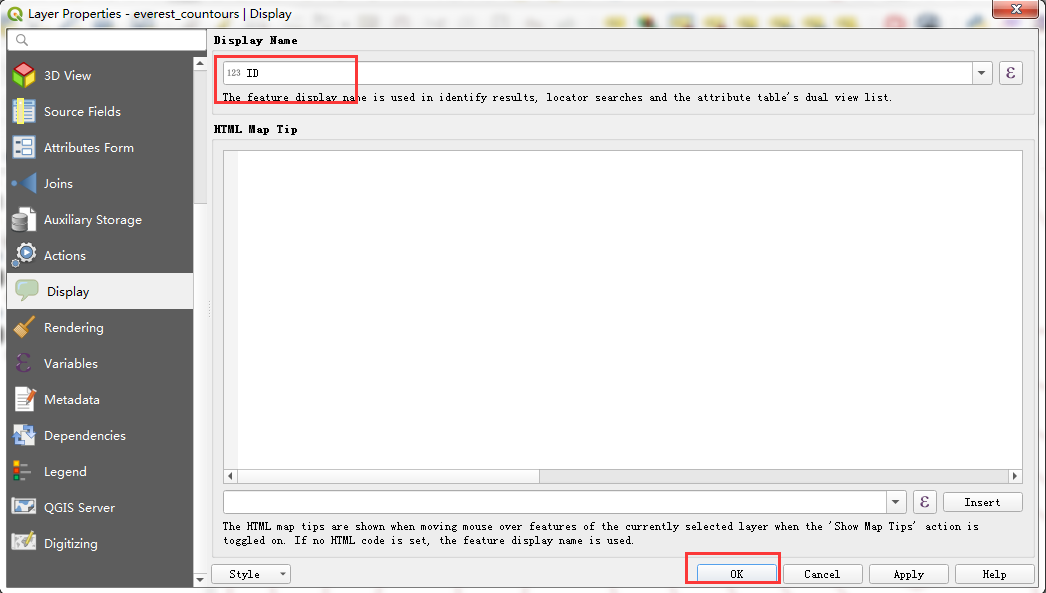

图 8.23 Display工具#

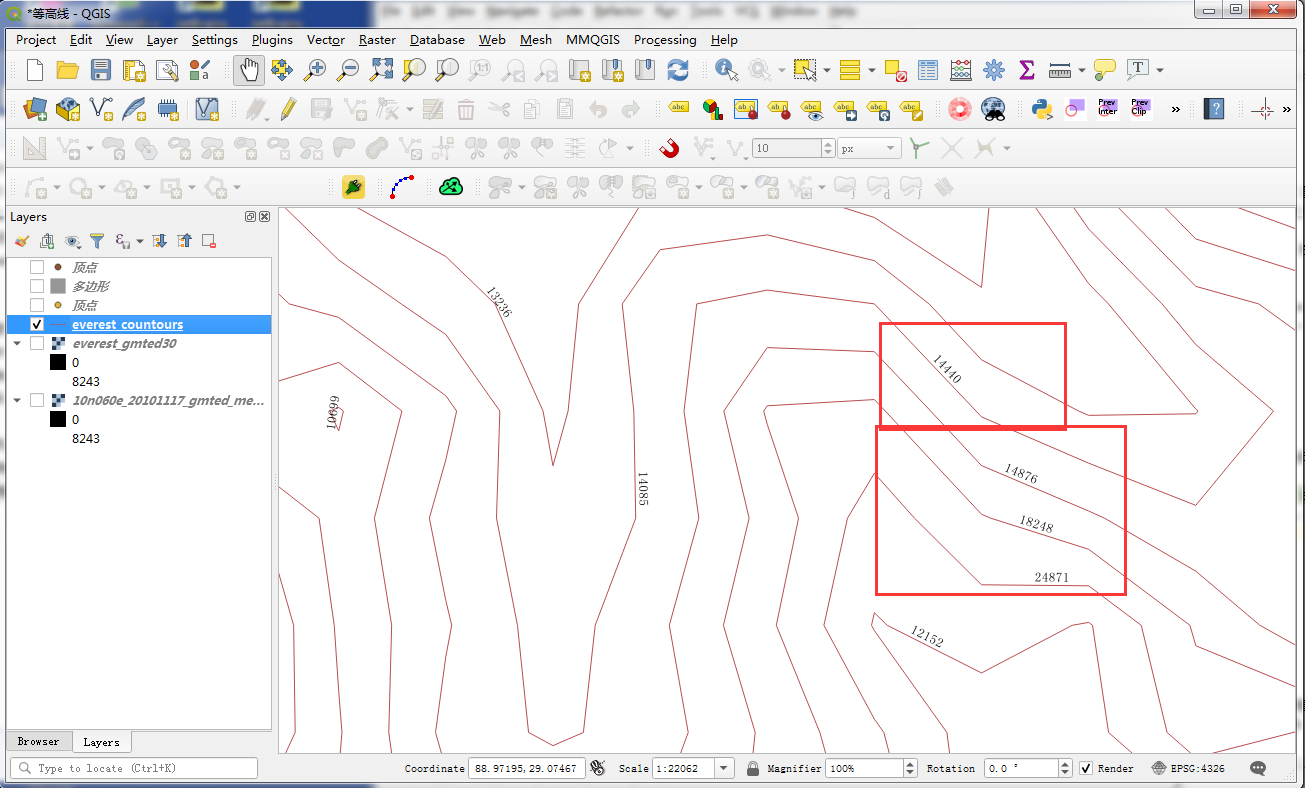

图 8.24 数值显示#
8.4.3. 等高线转换成平面#

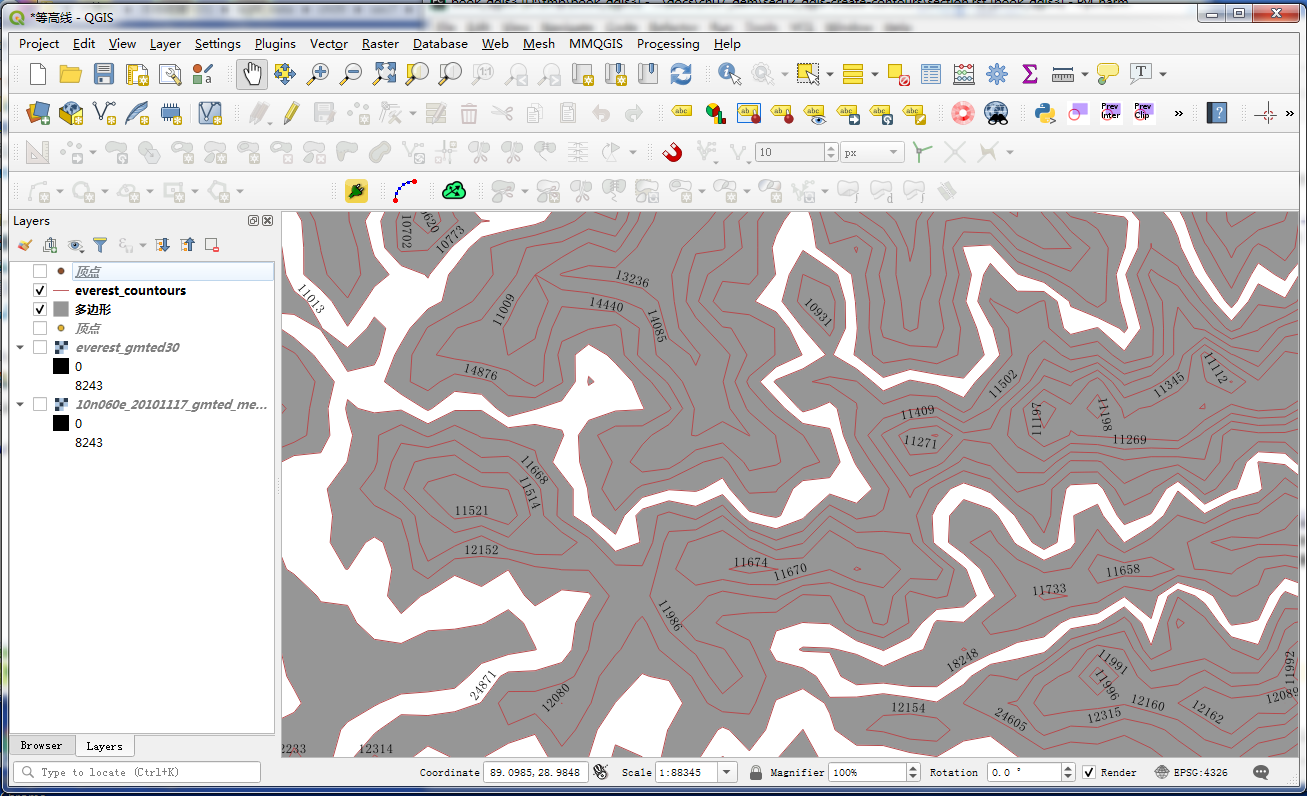

接下来，把等高线转换城平面， 首先点击 ， 打开后在 Input layer 中选择 "everest_countours"， 在"Polygons"中保存所操作的项目，然后点击 Run， 如 图 8.25，接下来我们在操作面上就会看到多边形， 如 图 8.26 。 接下来进行多边形顶点操作， 选择 ， 如 图 8.27 。 在 Input layer 中选择 "多边形"， 然后单击 Run 。 如 图 8.28 。 操作完成后我们会看见顶点。 如 图 8.29 。

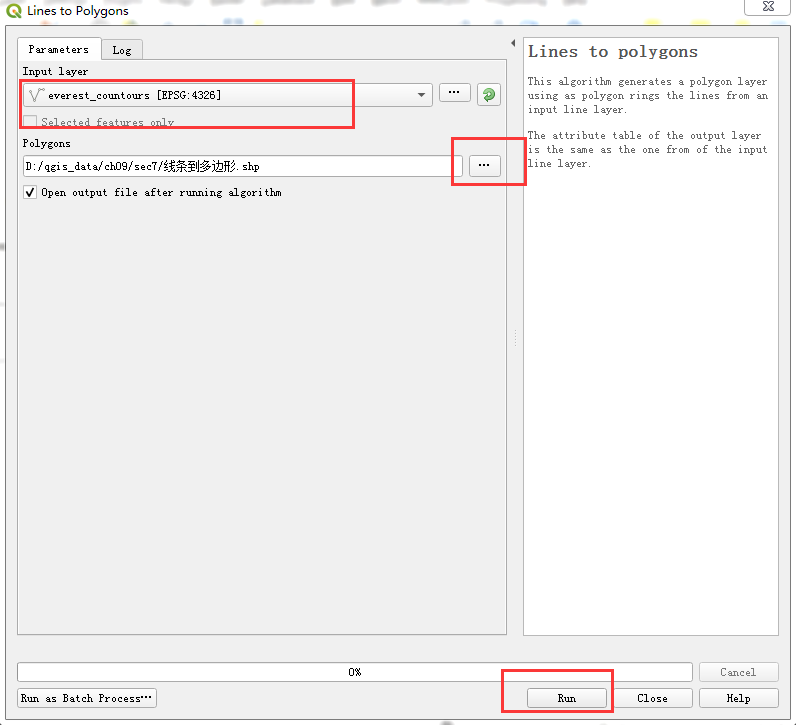

图 8.25 Lines to Polygons设置#
图 8.26 结果显示#

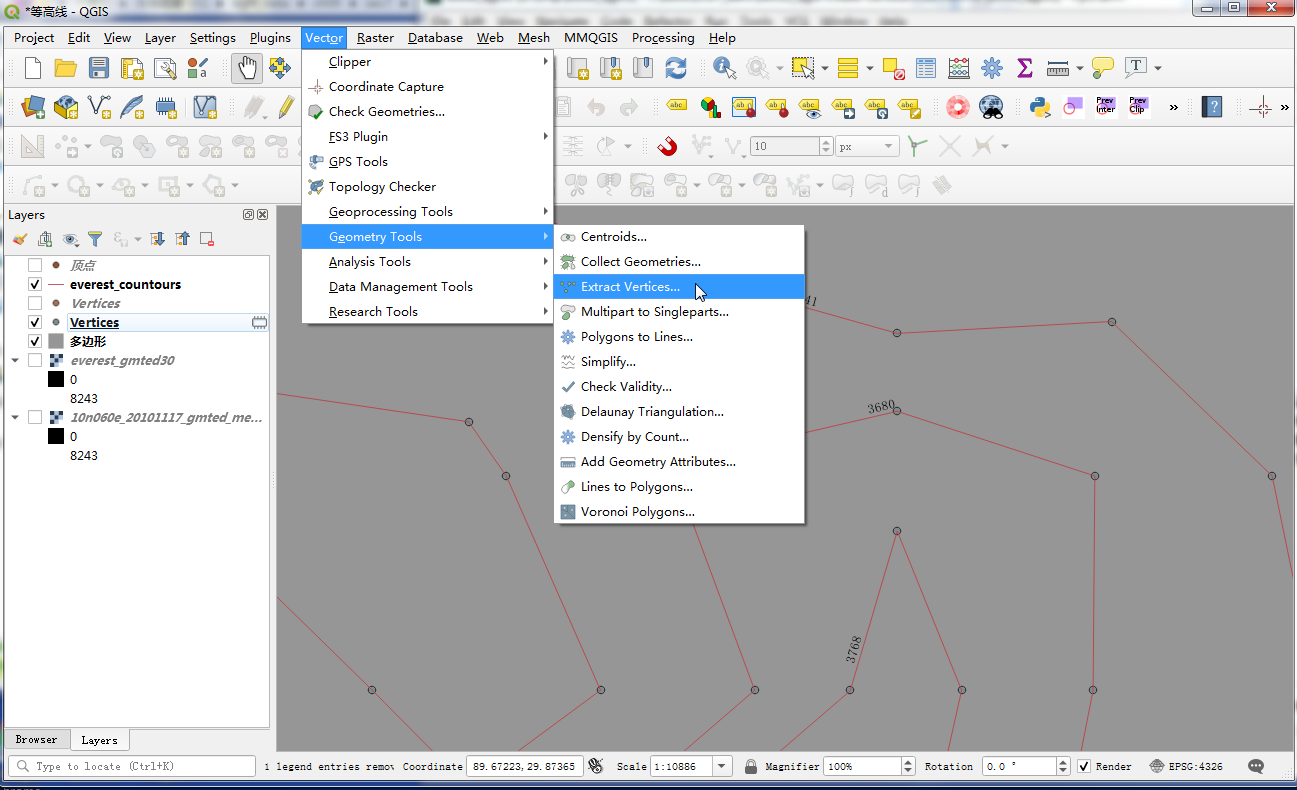

图 8.27 选择Extract Vertices#

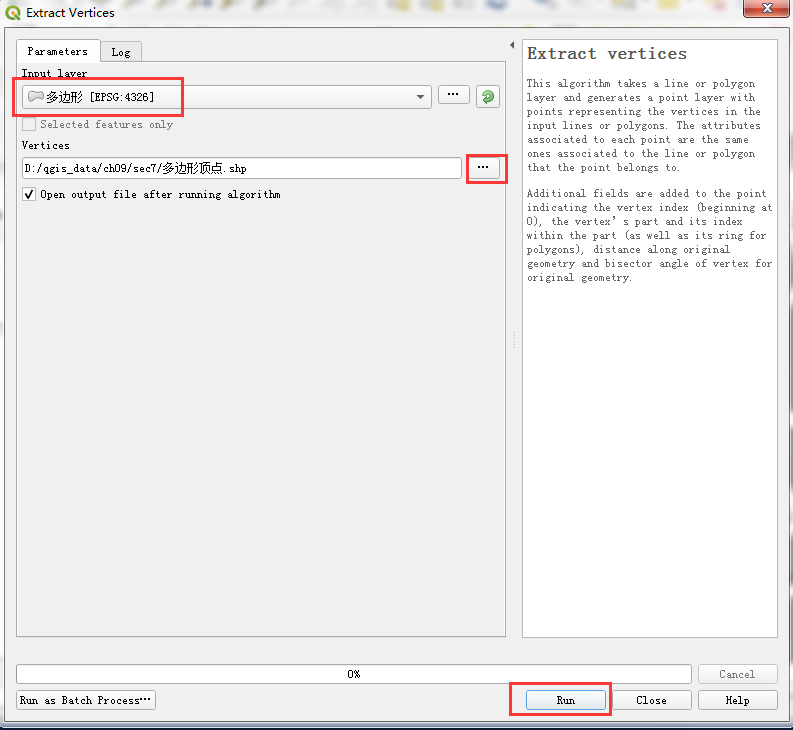

图 8.28 Extract Vertices设置#

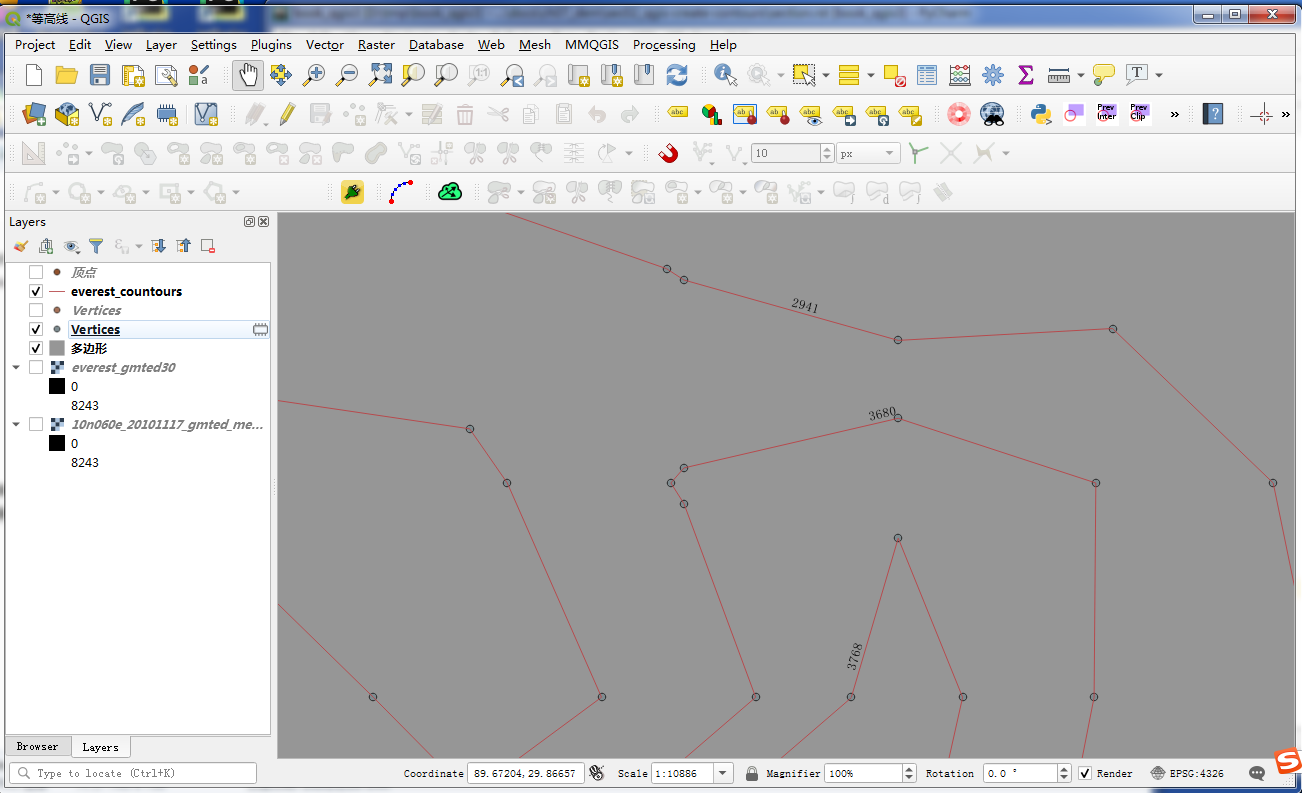

图 8.29 结果显示#
