2.2. 加载遥感影像与栅格数据

2.2.1. 遥感影像

遥感影像(简称:RS,英文:Remote Sensing Image)是指记录各种地物电磁波大小的胶片或照片,主要分为航空像片和卫星相片。

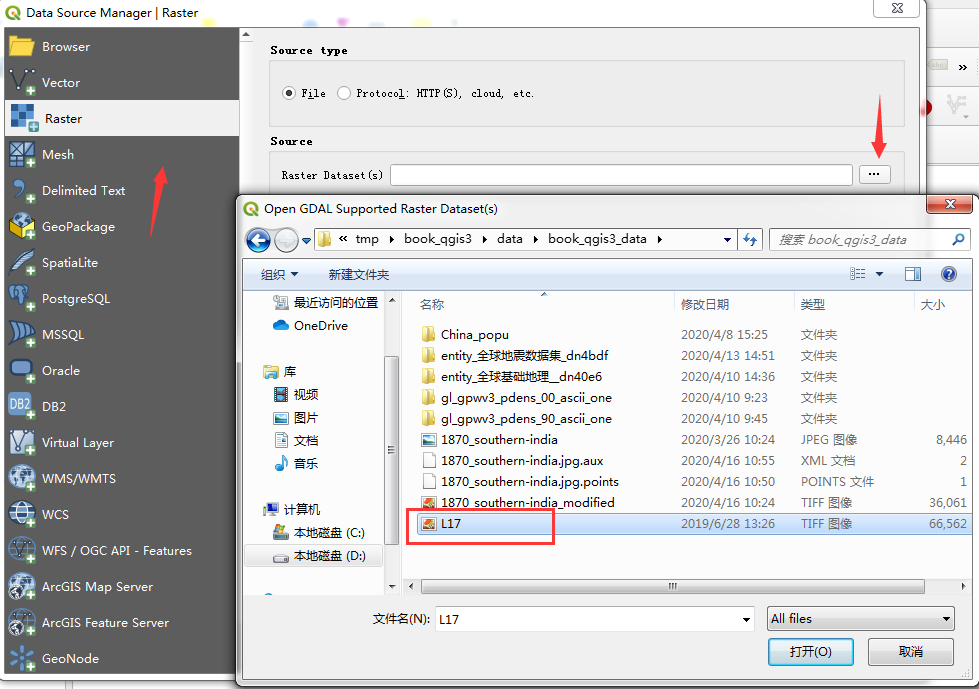

在这节我们需要了解如何加载遥感影像文件,打开QGIS,首先导航到 Layer ‣ Add Layer ‣ Add Raster Layer... , 或按Ctrl + Shift + R快捷键,您将直接打开文件对话框。同样,您可以检查文件类型过滤器以查看支持的 文件类型的列表。让我们尝试一下,从数据文件夹中加载影像,可以通过从操作系统或内置文件浏览器将遥感影像拖入QGIS来加载影像。 我们这里添加的是名为"L17"的数据。如 图 2.1

_images/image75_xi0.png

图 2.1 加载遥感影像

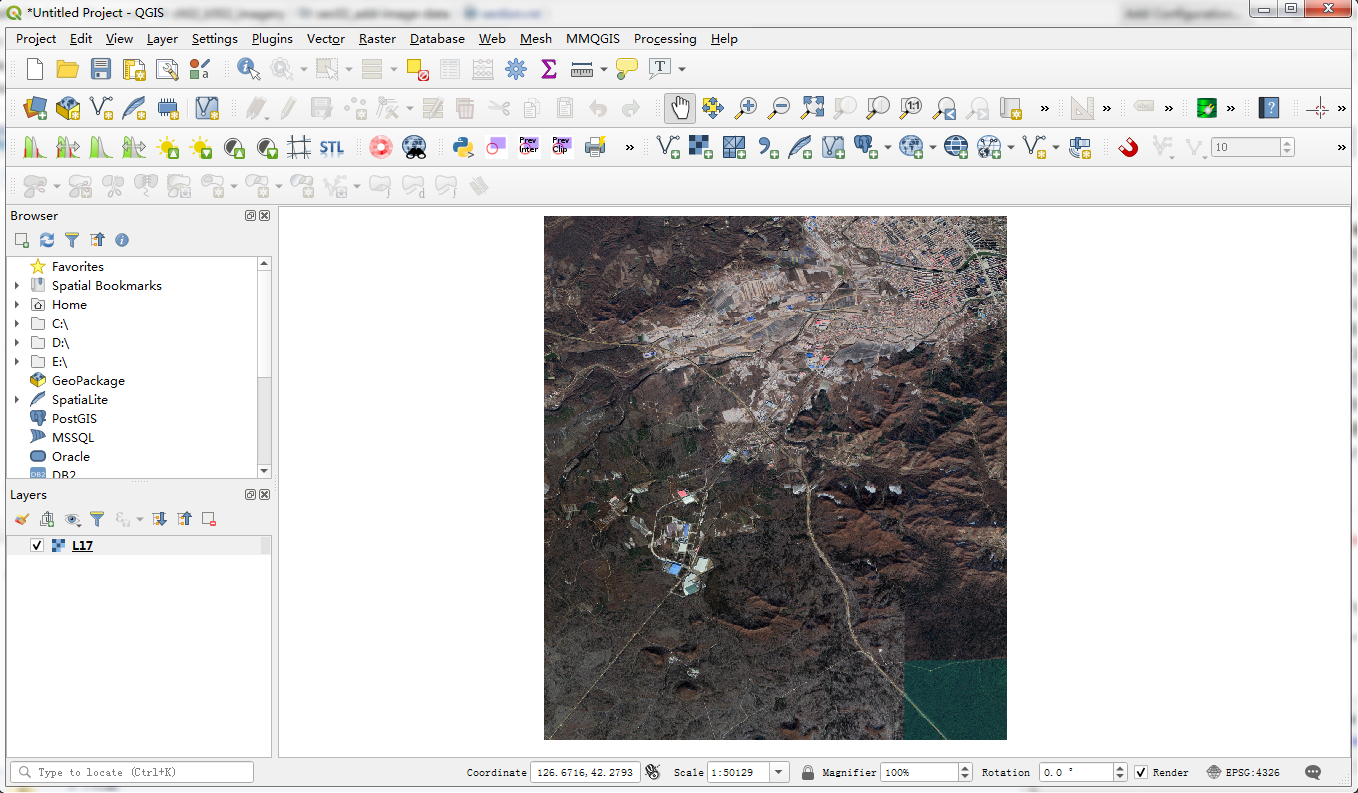

遥感影像添加后,我们可以看见,如 图 2.2

_images/image200_xdq.png

图 2.2 遥感影像

2.2.2. 工具条

在QGIS界面中左边的图例、全览图等不显示怎么办?这时需要在工具栏空白处按鼠标右键会出现下拉菜单, 将关闭图例或全览图的框框打 "√" 之后就会显示,同理如果工具栏不见了,亦可依相同的方法处理, 如 图 2.3

_images/image97_xy9.png

图 2.3 添加工具条

2.2.3. 放大/缩小/移动/浏览地图

  1. 放大地图

为了便于查看地图详细信息,我们可以放大地图的任何部分。在这种情况下,选择主菜单 View ‣ Zoom in (或工具栏 Zoom in 图标)并从要放大的区域对地图进行拖动放大,选择 Zoom in 后, 只需单击地图显示屏幕上的一个点,就会显示以该点为中心的放大屏幕。

  1. 缩小地图

相反,如果要缩小屏幕尺寸,请选择主菜单 View ‣ Zoom Out (或工具栏上的 Zoom Out 图标), 然后缩小当前显示的地图尺寸。可以根据自己需要的大小进行缩小,请注意,同放大一样在选择 Zoom Out 后单击地图显示屏幕上的一个点, 也会显示以该点为中心的缩小地图。

  1. 地图移动所有区域

如果要左右上下移动地图位置,请选择主菜单 View ‣ Pan Map (或工具栏上的 Pan Map 图标) 并拖动想要移动方向上的任意点,如果要显示整个屏幕(如果要返回初始显示),请按主菜单 View ‣ Zoom Full (或工具栏上的 Zoom Full 图标)。

2.2.4. 比例尺变化

创建地图时,可以方便地设置比例。例如,要将屏幕上显示的地图的2cm设置为与1km的实际距离相对应, 请更改地图视图下方状态栏的比例。如果在“比例尺”输入字段中以半角形输入 "500000000" , 屏幕上将显示1:50,0000000的地图。
