scipy.signal.dlti.bode¶
- dlti.bode(w=None, n=100)[源代码]¶
计算离散时间系统的波德幅值和相位数据。
返回包含频率数组的3元组 [rad/s] ，大小 [dB] 和相位 [deg] 。看见
dbode有关详细信息，请参阅。示例
>>> from scipy import signal >>> import matplotlib.pyplot as plt
构造传递函数 \(H(z) = \frac{{1}}{{z^2 + 2z + 3}}\) 采样时间为0.5s时：
>>> sys = signal.TransferFunction([1], [1, 2, 3], dt=0.5)
等效：signal.dbode(Sys)
>>> w, mag, phase = sys.bode()

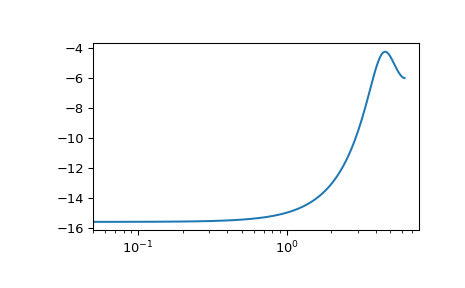

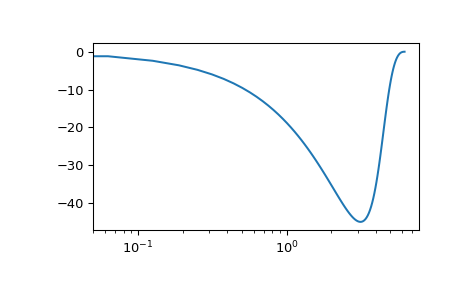

>>> plt.figure() >>> plt.semilogx(w, mag) # Bode magnitude plot >>> plt.figure() >>> plt.semilogx(w, phase) # Bode phase plot >>> plt.show()
