27.1.14. 栅格工具

27.1.14.1. 将地图转换为栅格 

创建地图画布内容的栅格图像。

A map theme 可以选择该选项以使用为每个层定义的样式来呈现一组预定的层。

或者，如果未设置地图专题，则可以选择单个图层。

如果既没有设置地图主题，也没有设置层，则将渲染当前地图内容。输入的最小范围将在内部扩展为平铺大小的倍数。

参数

标签	名字	类型	描述
Minimum extent to render (xmin, xmax, ymin, ymax)	`EXTENT`	[extent]	指定输出栅格图层的范围。它将在内部扩展到瓷砖大小的倍数。可用的方法包括：从Layer…计算：使用当前项目中加载的层的范围从布局地图…计算：使用的范围 layout map item 在激活项目中从书签…计算：使用已保存的数据区 bookmark 使用地图画布范围在画布上绘制：单击并拖动一个矩形，以分隔要考虑的区域将坐标输入为 `xmin, xmax, ymin, ymax`
Tile size	`TILE_SIZE`	[number] 默认：1024	输出栅格层的平铺大小。最小值：64。
Map units per pixel	`MAP_UNITS_PER_PIXEL`	[number] 默认：100.0	像素大小(以地图单位表示)。最小值：0.0
Make background transparent	`MAKE_BACKGROUND_TRANSPARENT`	[boolean] 默认：FALSE	允许导出具有透明背景的地图。如果设置为，则输出RGBA(而不是RGB)图像 `True` 。
Map theme to render 任选	`MAP_THEME`	[enumeration]	使用现有的 map theme 用于渲染。
Single layer to render 任选	`LAYER`	[enumeration]	选择单个层进行渲染
Output layer	`OUTPUT`	[raster] 默认： `[Save to temporary file]`	输出栅格的规格。以下选项之一：保存到临时文件保存到文件…

产出

标签	名字	类型	描述
Output layer	`OUTPUT`	[raster]	输出栅格图层

Python代码

Algorithm ID ： native:rasterize

import processing
processing.run("algorithm_id", {parameter_dictionary})

这个 algorithm id 当您将鼠标悬停在处理工具箱中的算法上时，将显示。这个 parameter dictionary 提供参数名称和值。看见从控制台使用处理算法有关如何从Python控制台运行处理算法的详细信息。

27.1.14.2. 填充NoData单元格 

将输入栅格中的NoData值重置为选定的值，从而生成不含NoData像素的栅格数据集。

该算法考虑输入栅格数据类型，例如，浮点填充值在应用于整数栅格时将被截断。

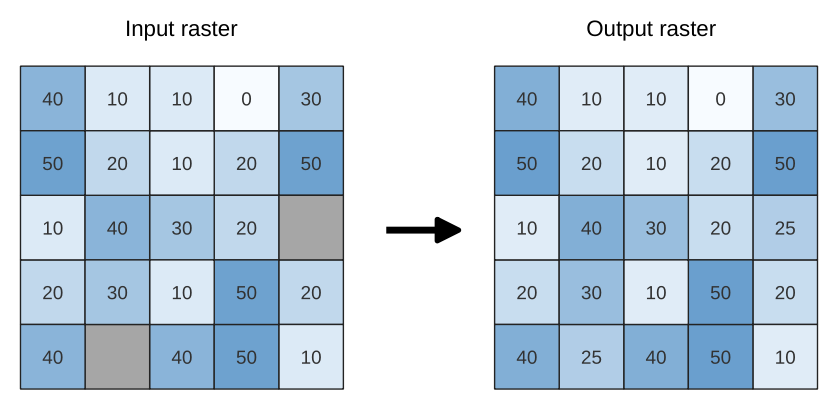

../../../../_images/fill_nodata.png — 图 27.30 填充栅格的NoData值(灰色)

参数

标签	名字	类型	描述
Input raster	`INPUT`	[raster]	要处理的栅格。
Band number	`BAND`	[number] 默认：1	栅格的带区
Fill value	`FILL_VALUE`	[number] 默认：1.0	设置要用于NoData像素的值
Output raster	`OUTPUT`	[raster] 默认： `[Save to temporary file]`	输出栅格的规格。以下选项之一：保存到临时文件保存到文件…

产出

标签	名字	类型	描述
Output raster	`OUTPUT`	[raster]	具有填充数据单元格的输出栅格图层。

Python代码

Algorithm ID ： native:fillnodata

import processing
processing.run("algorithm_id", {parameter_dictionary})

这个 algorithm id 当您将鼠标悬停在处理工具箱中的算法上时，将显示。这个 parameter dictionary 提供参数名称和值。看见从控制台使用处理算法有关如何从Python控制台运行处理算法的详细信息。

27.1.14.3. 生成XYZ平铺(目录)

使用当前QGIS项目作为目录结构的单个图像生成栅格“XYZ”平铺。

可选地，可以创建使用所生成的瓦片作为地图层的小叶HTML输出文件。

参数

基本参数

标签	名字	类型	描述
Extent (xmin, xmax, ymin, ymax)	`EXTENT`	[extent]	指定平铺的范围。它将在内部扩展到瓷砖大小的倍数。可用的方法包括：从Layer…计算：使用当前项目中加载的层的范围从布局地图…计算：使用的范围 layout map item 在激活项目中从书签…计算：使用已保存的数据区 bookmark 使用地图画布范围在画布上绘制：单击并拖动一个矩形，以分隔要考虑的区域将坐标输入为 `xmin, xmax, ymin, ymax`
Minimum zoom	`ZOOM_MIN`	[number] 默认：12	最小为0，最大为25。
Maximum zoom	`ZOOM_MAX`	[number] 默认：12	最小为0，最大为25。
DPI	`DPI`	[number] 默认：96	最少48，最多600。
Background color 任选	`BACKGROUND_COLOR`	[color] 默认：Q颜色(0，0，0，0)	选择平铺的背景颜色
Enable antialiasing	`ANTIALIAS`	[boolean] 默认值：True	确定是否应启用抗锯齿
Tile format	`TILE_FORMAT`	[enumeration] 默认：0	以下选项之一： 0-PNG 1-JPG
Quality (JPG only) 任选	`QUALITY`	[number] 默认：75	最小为1，最大为100。
Metatile size 任选	`METATILESIZE`	[number] 默认：4	在生成XYZ平铺时指定自定义Metatile大小。更大的值可能会加快平铺的渲染速度，并提供更好的标签(没有标签的间隙更少)，但代价是使用更多的内存。最小为1，最大为20。
Tile width 任选	`TILE_WIDTH`	[number] 默认：256	最小为1，最大为4096。
Tile height 任选	`TILE_HEIGHT`	[number] 默认：256	最小为1，最大为4096。
Use inverted tile Y axis (TMS conventions) 任选	`TMS_CONVENTION`	[boolean] 默认：FALSE
Output directory 任选	`OUTPUT_DIRECTORY`	[folder] 默认： `[Save to temporary folder]`	输出目录的规范(用于磁贴)。以下选项之一：跳过输出保存到临时目录保存到目录
Output html (Leaflet) 任选	`OUTPUT_HTML`	[html] 默认： `[Save to temporary file]`	输出的HTML文件的规范。以下选项之一：跳过输出保存到临时文件保存到文件…

高级参数

NEW in 3.30

标签

名字

类型

描述

Leaflet HTML output title

任选

HTML_TITLE

[string]

默认：未设置

Html-用于单张html输出文件的标记。

Leaflet HTML output attribution

任选

HTML_ATTRIBUTION

[string]

默认：未设置

用于宣传单HTML输出文件的自定义映射属性。超文本标记语言链接是可能的。

Include OpenStreetMap basemap in Leaflet HTML output

任选

HTML_OSM

[boolean]

默认：FALSE

OpenStreetMap底图图层(来源：https://tile.openstreetmap.org)包含在LEAFLE Html输出文件中。自动添加正确的地图属性。

产出

标签	名字	类型	描述
Output directory	`OUTPUT_DIRECTORY`	[folder]	输出目录(用于平铺)
Output html (Leaflet)	`OUTPUT_HTML`	[html]	输出的HTML(LEAFLE)文件

Python代码

Algorithm ID ： qgis:tilesxyzdirectory

import processing
processing.run("algorithm_id", {parameter_dictionary})

这个 algorithm id 当您将鼠标悬停在处理工具箱中的算法上时，将显示。这个 parameter dictionary 提供参数名称和值。看见从控制台使用处理算法有关如何从Python控制台运行处理算法的详细信息。

27.1.14.4. 生成XYZ瓷砖(MBTiles)

使用当前QGIS项目作为单个文件以“MBTiles”格式生成栅格“XYZ”瓷砖。

参数

标签	名字	类型	描述
Extent (xmin, xmax, ymin, ymax)	`EXTENT`	[extent]	指定平铺的范围。它将在内部扩展到瓷砖大小的倍数。可用的方法包括：从Layer…计算：使用当前项目中加载的层的范围从布局地图…计算：使用的范围 layout map item 在激活项目中从书签…计算：使用已保存的数据区 bookmark 使用地图画布范围在画布上绘制：单击并拖动一个矩形，以分隔要考虑的区域将坐标输入为 `xmin, xmax, ymin, ymax`
Minimum zoom	`ZOOM_MIN`	[number] 默认：12	最小为0，最大为25。
Maximum zoom	`ZOOM_MAX`	[number] 默认：12	最小为0，最大为25。
DPI	`DPI`	[number] 默认：96	最少48，最多600。
Background color 任选	`BACKGROUND_COLOR`	[color] 默认：Q颜色(0，0，0，0)	选择平铺的背景颜色
Enable antialiasing	`ANTIALIAS`	[boolean] 默认值：True	确定是否应启用抗锯齿
Tile format	`TILE_FORMAT`	[enumeration] 默认：0	以下选项之一： 0-PNG 1-JPG
Quality (JPG only) 任选	`QUALITY`	[number] 默认：75	最小为1，最大为100。
Metatile size 任选	`METATILESIZE`	[number] 默认：4	在生成XYZ平铺时指定自定义Metatile大小。更大的值可能会加快平铺的渲染速度，并提供更好的标签(没有标签的间隙更少)，但代价是使用更多的内存。最小为1，最大为20。
Output file (for MBTiles)	`OUTPUT_FILE`	[file] 默认： `[Save to temporary file]`	输出文件的规范。以下选项之一：跳过输出保存到临时文件保存到文件…

产出

标签	名字	类型	描述
Output file (for MBTiles)	`OUTPUT_FILE`	[file]	输出文件。

Python代码

Algorithm ID ： qgis:tilesxyzmbtiles

import processing
processing.run("algorithm_id", {parameter_dictionary})

这个 algorithm id 当您将鼠标悬停在处理工具箱中的算法上时，将显示。这个 parameter dictionary 提供参数名称和值。看见从控制台使用处理算法有关如何从Python控制台运行处理算法的详细信息。
