21.2.11. 形状项目

QGIS提供了几个工具来在打印布局上绘制规则或更复杂的形状。

备注

与其他打印版面项目不同，您无法设置边框的样式或形状边框的背景色(默认情况下设置为透明)。

21.2.11.1. 规则形状项

这个 Shape 项目是一个工具，帮助装饰您的地图与规则的形状，如三角形，矩形，椭圆形…可以使用添加规则形状 ^{Add Shape} 允许访问特定工具的工具，如 ^{Add Rectangle} ， ^{Add Ellipse} 和 ^{Add Triangle} 。一旦您选择了适当的工具，您就可以绘制以下项目 items creation instructions 。与其他布局项一样，规则形状的操作方式与在 与布局项目交互 。

备注

按住 Shift 按键绘制基本形状时，使用点击并拖动的方法帮助您创建一个完美的正方形、圆形或三角形。

The default shape item can be customized using its Item Properties panel. Other than the items common properties, this feature has the following functionalities (see 图 21.59):

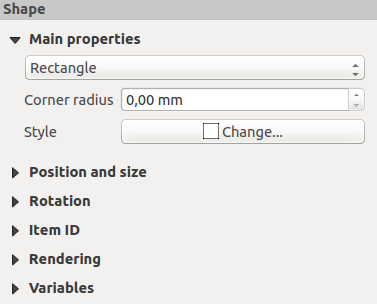

图 21.59 形状项目属性面板

这个 Main properties 组显示并允许您切换形状项目的类型( Ellipse ， Rectangle 或 Triangle )在给定框内。

您可以使用高级 symbol 和 color 选择器小工具...

对于矩形形状，可以使用不同的单位设置 Corner radius 转过弯来。

21.2.11.2. 基于节点的形状项

而当 Add Shape 工具提供了创建简单且预定义的几何项目的方法， Add Node Item 工具可帮助您创建自定义和更高级的几何项目。对于折线或面，可以根据需要绘制任意数量的线或边，并且可以使用 Edit Nodes Item 。项本身可以被操作为在 与布局项目交互 。

要添加基于节点的形状，请执行以下操作：

1. 单击 ^{Add Node Item} 图标

2. 选择其中之一 ^{Add Polygon} 或 ^{Add Polyline} 工具

3. 连续单击鼠标左键可添加项目的节点。如果您按住 Shift 关键字在绘制线段时，它被约束为遵循方向倍数45° 。

4. 完成后，单击鼠标右键以终止形状。

可以在中自定义形状的外观 Item Properties 面板。

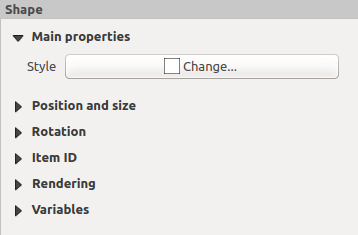

图 21.60 多边形节点形状项目属性面板

在 Main properties ，则可以使用高级 symbol 和 color 选择器小工具...

对于折线节点项，还可以将 Line markers 即添加：

• 带选项的开始和/或结束标记：

  • None ：绘制简单的多段线。

  • Arrow ：添加可自定义的规则三角形箭头。

  • SVG 标记：使用 SVG 文件作为项目的箭头。

• 自定义箭头：

  • Arrow stroke color ：设置箭头的笔划颜色。

  • Arrow fill color ：设置箭头的填充颜色。

  • Arrow stroke width ：设置箭头的笔划宽度。

  • Arrow head width ：设置箭头的大小。

SVG图像会自动随直线旋转。可以使用相应的选项更改QGIS预定义SVG图像的笔触和填充颜色。自定义SVG可能需要在此之后添加一些标记 instruction 。

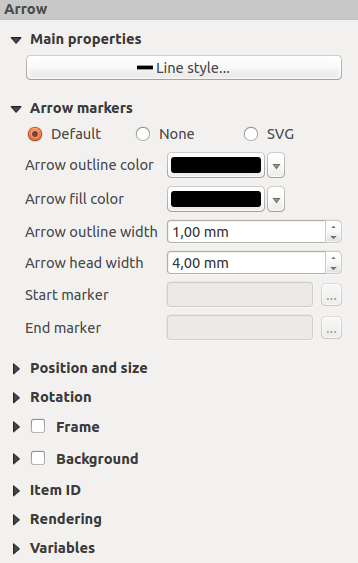

图 21.61 多段线节点形状项目属性面板

箭头项目

这个 ^{Add Arrow} 默认情况下，工具是创建启用箭头的折线的快捷方式，因此具有与相同的属性和行为 polyline node item 。

实际上，箭头项可以用来添加一个简单的箭头，例如，显示两个不同打印布局项之间的关系。但是，要创建指北针， image item 应该首先考虑，因为它提供了访问 .SVG 可以与地图项目同步的格式，以便地图项目自动与其一起旋转。

编辑节点项几何

提供了一个特定工具，用于通过编辑基于节点的形状 ^{Edit Nodes Item} 。在此模式下，您可以通过单击节点来选择该节点(所选节点上会显示一个标记)。可以通过拖动或使用箭头键移动选定的节点。此外，在此模式下，您可以向现有形状添加节点：双击线段，即可在您单击的位置添加节点。最后，您可以通过点击 Del 钥匙。
