21.2.8. 标记、图片和指北针项目

除了打印版面中的地图或图例项目外，您可能希望使用图像或注释来装饰您的实现。QGIS提供了不同的工具来实现这一点：

  • 这个 picture item ：使用图像栅格或SVG文件(例如徽标、图片、指北针等)装饰布局

  • 这个 north arrow item ：使用指北针图像预定义的图片项

  • 这个 marker item ：使用QGIS矢量装饰布局 symbols 。它可用于在地图项目上放置标记或用于创建高级自定义图例。

21.2.8.1. 图片项目

您可以添加图片，方法是将图片从文件管理器拖到画布上，然后使用将图片直接粘贴到布局中 Ctrl+V 或 Edit ► Paste 并通过使用 添加图像 Add Picture ，如下 items creation instructions 。然后，您可以操作它，如中所述 与布局项目交互 。

使用时 添加图像 Add Picture ，则图片项将是一个空白框架，您可以使用其 Item Properties 面板。而不是 items common properties ，此功能具有以下功能：

主要属性

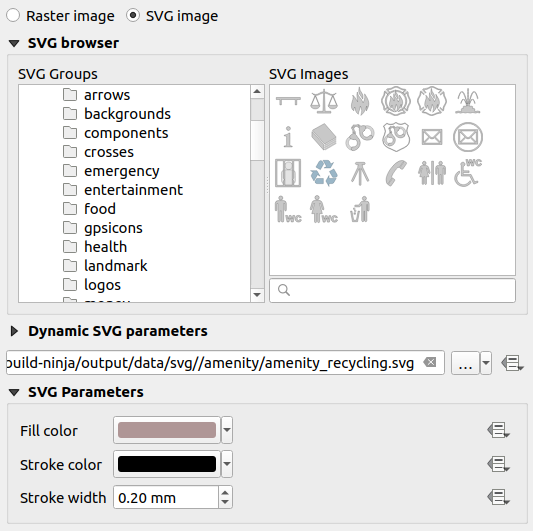

../../../../_images/picture_mainproperties.png

图 21.50 图片项目属性面板

图片项支持两种类型的图像：

  • Raster Image ：可以使用文件选择器小部件来获取数据。使用 ... Browse 按钮选择计算机上的文件或直接在文本字段中输入路径。您甚至可以提供指向图片的远程URL。关联的图像还可以是 embedded 在布局中。

    使用 数据定义 data defined override 按钮从要素属性或使用正则表达式设置图像源。

  • SVG Image ：默认情况下使用中提供的SVG库 Settings ► Options ► System ► SVG Paths 。但是，您可以使用任何其他文件，并且文件选择遵循与栅格图像相同的规则。SVG参数也可以动态设置。

    提供的QGIS(默认) .SVG 文件是可定制的，这意味着您可以轻松地应用其他 Fill color ， Stroke color (包括不透明度)和 Stroke width ，并使用它们在 SVG Parameters 一群人。这些属性还可以 data-defined 。

    如果您将一个 .SVG 不启用这些属性的文件，则可能需要向该文件添加以下标记以添加支持，例如透明度：

    • fill-opacity="param(fill-opacity)"

    • stroke-opacity="param(outline-opacity)"

    更多详细信息请访问 可参数化的SVG 。

备注

将图像文件(栅格或SVG)拖放到版面页面将创建具有相应设置的版面图片项目。

大小和位置

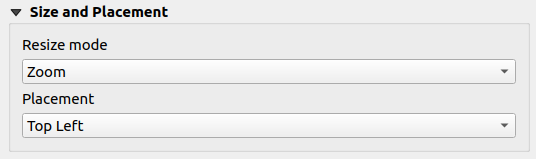

../../../../_images/picture_sizeplacement.png

图 21.51 布局图片大小和放置属性

与 Resize mode 选项，您可以设置调整框架大小时图像的显示方式：

  • Zoom ：将图像放大/缩小到边框，同时保持图片的纵横比

  • Stretch ：拉伸图像以适合框架

  • Clip ：仅对栅格图像使用此模式，它将图像大小设置为原始图像大小，而不进行缩放，并使用边框来剪裁图像。因此，只有位于框架内的图像部分才是可见的。

  • Zoom and resize frame ：放大图像以适应框架，然后调整框架大小以适应生成的图像尺寸

  • Resize frame to image size ：设置帧的大小以匹配图像的原始大小(无缩放)

取决于所选的 Resize mode vt.的. Placement 和 Image rotation 选项可能被禁用。 Placement 用于选择图像在其框架内的位置(上/中/下和左/中/右)。

图像旋转

图像可以使用 Image rotation 菲尔德。激活 复选框 Sync with map 复选框将图像的旋转与应用于所选地图项目的旋转同步。这是一个方便的功能，可以使任何图片的行为像指北针。这个 North alignment 可以是：

  • Grid north ：平行于国家/地方电网中央子午线的网格线的方向

  • True north ：经度子午线的方向。

您还可以应用赤纬 Offset 到图片的旋转。

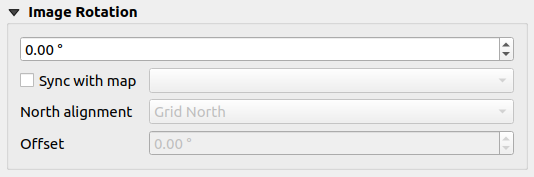

../../../../_images/picture_imagerotation.png

图 21.52 布局图片图像旋转属性

21.2.8.2. 指北针项目

您可以使用 北向箭头 Add North Arrow 按钮，下面 items creation instructions 并以与 与布局项目交互 。

由于指北针是图像，因此 North Arrow 项的属性与 picture item 。主要区别是：

  • 添加项目时使用默认指北针，而不是空白框架

  • 指北针项目默认与地图项目同步： Sync with map 属性是指在其上绘制指北针项目的地图。如果没有，它将回退到 reference map 。

备注

许多指北针没有在指北针中添加‘N’。这是故意这样做的，因为有些语言不使用‘N’代表North。

../../../../_images/north_arrows.png

图 21.53 在提供的SVG库中提供指北针可供选择

21.2.8.3. 标记项

若要添加标记项，请选择 添加标记 Add Marker 按钮，然后在页面上单击。将添加默认点标记符号。然后，您可以操作它，如中所述 与布局项目交互 。但请注意，与大多数其他项不同，您可以调整项的大小，因为它的大小由Embedded Symbents属性控制。

标记项可以从 Item Properties 面板。而不是 items common properties ，您还可以：

  • 修改 Symbol ，依赖于所有的符号 widget capabilities

  • 将标记项旋转与地图同步(请参见 图像旋转 )，充当北向箭头。地图旋转被添加到任何现有的标记符号级旋转中(例如，如果您必须将三角形标记旋转90度才能使其笔直向上，它在指北针模式下仍然可以很好地工作！)

../../../../_images/marker_mainproperties.png

图 21.54 标记项自定义属性
