GIS的因特网结构模式


发布日期: 2017-01-24 更新日期: 2017-01-24 编辑:xuzhiping 浏览次数: 3740

标签:

摘要: 由因特网、服务器集群、客户机群、磁盘存储系统(磁盘阵列)、输入设备、输出设备等支持的浏览器/服务器(B/S)模式的GIS,如图所示,提供因特网上许可用户的多用户操作。这一般是一种由企业内部网和外部网共同组成的客户/服务器、浏览器/服务器的混合模式。G1S的因特...

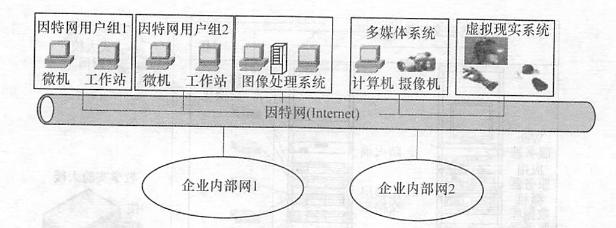

由因特网、服务器集群、客户机群、磁盘存储系统(磁盘阵列)、输入设备、输出设备等支持的浏览器/服务器(B/S)模式的GIS,如图所示,提供因特网上许可用户的多用户操作。这一般是一种由企业内部网和外部网共同组成的客户/服务器、浏览器/服务器的混合模式。G1S的因特网结构模式是三层结构模式,由GIS服务器、Web服务器和客户端浏览器构成。客户端浏览器需要经过Web服务器才能访问GIS服务器的资源。

G1S的因特网结构模式是一种分布式计算模式。这种分布式结构通过分布在不同地点的CIS服务器、Web服务器,构建多级服务器体系结构,GIS服务器、Web务器共同组成服务站点,如使用ATM网络进行通信连接,通过服务注册和服务绑定的方式,向用户提供资源服务。

服务器节点可以是由G1S服务器、Web服务器组成的简单节点,也可以是由企业内部网G1S构成的复杂节点。前者如谷歌、百度和天地图等电子地图服务网络后者如数字城市、智慧城市、数字流域等共享平台。

现有商业化的GIS软件,一般都支持构建GIS的因特网结构模式如ArcGIS软件固前已经由SOM-SOC容器结构模式发展到支持云计算结构的Sile站点模式,后者是更具有弹性的结构模式。是基于ArcGIS构建的城市基础地理信息共享平台结构图。

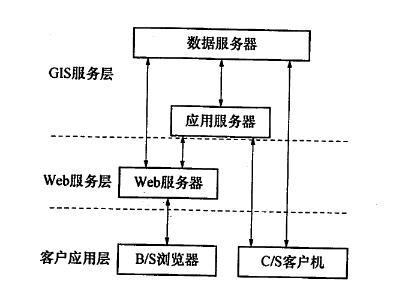

综上所述,可以将GIS的因特网结构模式用下图的概念模型表示。

C/S客户端可以通过局域网,用数据库驱动连接方式,直接访问GIS数据服务器,也可以通过G1S软件提供的软件服务器,先访问应用服务器,再访问数据服务器。GIS软件通过应用服务器,将数据和计算处理功能,发布在应用服务器,供用户使用。用户客户端的计算和处理功能全部或部分由服务器承担,客户端负责部分或不负责任何处理和计算功能。直接访问数据服务器的连接方式,其数据处理和计算功能部署在客户端客户端负责全部的处理和计算功能,是一种二层结构。

B/S客户端,通过浏览器方式访问数据和服务。首先访问Web服务器,再通过Web服务器直接访问数据服务器,或通过应用服务器访问数据服务器,是一种三层结构。

究竟如何分配服务器端和客户端的任务,可以根据实际的需要选择配置。

随着无线和移动通信网络技术的发展,因特网GIS和局域网GIS得到了快速应用和发展。但在系统结构构建方面没有超出上述结构模式,只是通信方式由有线到无线的变化,客户端扩展到支持无线通信连接的终端设备,如便携式PC机、平板电脑和智能手机等。

就数据管理和计算模式来讲,GIS访问经历了支持文件访问、局域网访问、因特网访问和网格、云计算仿问五个发展阶段。
