GIS企业内部网系统结构模式

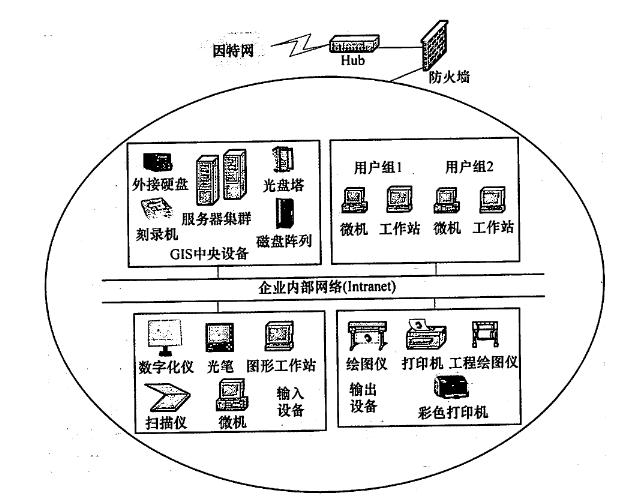

由计赏机企业内部网、服务器集群、客户机群、磁盘存储系统（磁盘阵列）、 输入设备、输出设备等支持的客户/服务器(C/S)模式的GIS， 如图所示。根据当前网络技术的标准，构成巧域网的网络协议标准为TCP/IP协议， 由相关的网络设备组建的局域网络，称为企业内部网。 企业内部网是一个企业级计箅机局域网络，提供一个企业机构内的多用户共操作服务。 系统的结构模式是一个二层结构，GIS的资源和功能被适当地分配在服务器和客户机两端， 所有的客户端通过企业内部网，共举M络资源，进行信息共和交换。

GIS的企业内部网模式，通过局域网络，将存储系统、 服务器系统（或集群服务器）、输入和输出设备、客户机终端进行网络互连， 实现数据资源、软硬件设备资源、计算资源的共享， 其规模可以根据需要进行配置。 因此，上图中列出的有效设备的具体选择数置和类型由具体GIS应用系统决定。 因特网的连接仍然是可选项。

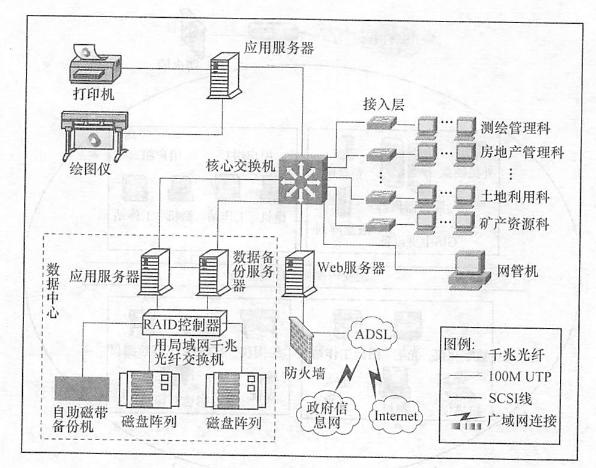

下图所示的是一个典型配置的GIS企业内部网拓扑结构图。

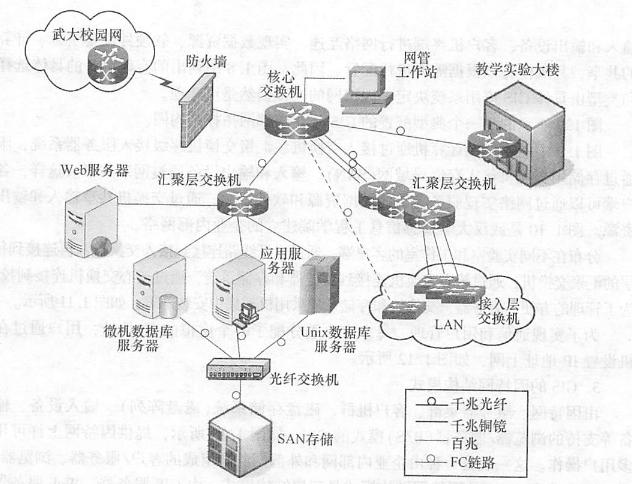

本图中的客户端计算机通过接入交换机、汇聚交换机逐级接入服务器系统， 服务器通过存储用交换机接入存储局域网(SAN)。 输入和输出设备通过网络共享。 这样，各个客户端可以通过网络实现服务器上的数据资源和软件资源， 通过交换机共享输入和输出设备资源。 下图是武汉大学遥感信息工程学院建立的企业内部网络。

分布在不同实验室和工作室的客户端， 通接到接人交紙再连接到每个楼层的汇聚交换机， 通过核心交换机连接到服务器和存储系统，通过核心交换机连接到校园网。 为了管理的方便，服务器、交换机和存储系统采用初深集中安装部署。

为了实现通信和用户管理，每个客户端分配了—个虚拟的IP地址， 用户通过在客户机设置IP地址上网。
