scipy.signal.cheb1ord¶

scipy.signal.cheb1ord(wp, ws, gpass, gstop, analog=False, fs=None)[源代码]¶

切比雪夫I型过滤订单选择。

返回最低阶的数字或模拟切比雪夫I类过滤的顺序，该顺序的损失不超过 gpass DB在通带内，并且至少具有 gstop 阻带中的dB衰减。

参数

wp、ws浮动

通带和阻带边缘频率。

对于数字滤波器，它们的单位与 fs 。默认情况下， fs 为2个半周期/采样，因此这些值从0归一化到1，其中1是奈奎斯特频率。 (wp 和 ws 因此是半周期/样品。)例如：

低通：wp=0.2，ws=0.3

高通：wp=0.3，ws=0.2

带通：WP= [0.2，0.5] ，ws= [0.1，0.6]

带阻：WP= [0.1，0.6] ，ws= [0.2，0.5]

对于模拟滤波器， wp 和 ws 角频率(例如，rad/s)。

gpass浮动

通带内的最大损耗(DB)。

gstop浮动

阻带内的最小衰减(DB)。

analog布尔值，可选

如果为True，则返回模拟过滤，否则返回数字过滤。

fs浮动，可选

数字系统的采样频率。

1.2.0 新版功能.

退货

ord集成: 符合规格的契比雪夫I型过滤的最低订单。
wnndarray或浮动: 与一起使用的切比雪夫固有频率(“3dB频率”) cheby1 给出过滤结果。如果 fs 是指定的，则使用相同的单位，并且 fs 还必须传递给 cheby1 。

参见

cheby1: 过滤设计的使用顺序和关键点
buttord: 从通带和阻带规格中查找顺序和临界点
cheb2ord, ellipord
iirfilter: 使用阶数和临界频率的通用过滤设计
iirdesign: 通带和阻带规范的通用过滤设计

示例

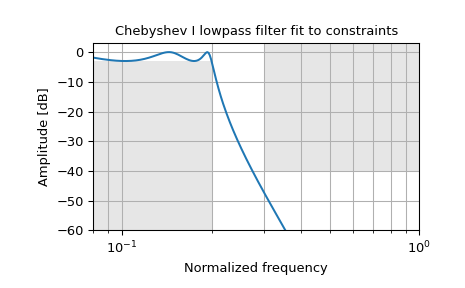

设计一种数字低通过滤，使其通带在3dB以内，最高可达0.2dB (fs/2), while rejecting at least -40 dB above 0.3 (FS/2)。绘制其频率响应，以灰色显示通带和阻带约束。

>>> from scipy import signal
>>> import matplotlib.pyplot as plt

>>> N, Wn = signal.cheb1ord(0.2, 0.3, 3, 40)
>>> b, a = signal.cheby1(N, 3, Wn, 'low')
>>> w, h = signal.freqz(b, a)
>>> plt.semilogx(w / np.pi, 20 * np.log10(abs(h)))
>>> plt.title('Chebyshev I lowpass filter fit to constraints')
>>> plt.xlabel('Normalized frequency')
>>> plt.ylabel('Amplitude [dB]')
>>> plt.grid(which='both', axis='both')
>>> plt.fill([.01, 0.2, 0.2, .01], [-3, -3, -99, -99], '0.9', lw=0) # stop
>>> plt.fill([0.3, 0.3,   2,   2], [ 9, -40, -40,  9], '0.9', lw=0) # pass
>>> plt.axis([0.08, 1, -60, 3])
>>> plt.show()

../../_images/scipy-signal-cheb1ord-1.png
