地图和数据集可视化

GeoNetwork中的地图组件有两个目标:

  • 地图查看器为用户提供了一种交互评估在目录中发现的资源相关性的方法。

  • GeoNetwork可以用作地图应用程序来创建可以打印或与其他人共享的地图。地图本身甚至可以作为资产登记在目录中。

注解

GeoNetwork不使用嵌入式地图查看器,而是提供使用外部地图查看器的功能(例如组织中现有的WebGIS框架)。管理员可以配置geonnetwork,使其连接到外部web地图应用程序。在这种配置中,所有映射交互都被委托给外部应用程序。见 地图应用 .

地图查看器

地图查看器可以使用“添加到地图”按钮从元数据详细信息视图打开,也可以直接从“地图”选项卡打开。工具列表位于右侧工具栏中。将鼠标悬停在工具上以显示说明其含义的工具提示。可用的工具由管理员配置,请参见 地图应用 .

使用地图的工具在地图的右侧分为两组。最上面的一组是这样的:

  • 添加新图层 在地图上。您可以搜索目录、从web服务添加层或kml。通过输入端点并从功能响应中选择层,可以直接添加WMS、WFS或WMTS层。

  • 管理层 或者改变背景地图。

  • 这个 投影切换器 允许设置替代投影。

  • 过滤层 在地图上。该面板可用于筛选地图上显示的各种属性的特征。作为管理员,在将此工具添加到地图之前,请确保正确设置了筛选。

  • 使用A Web处理服务 过程。您可以输入WPS链接并查看该服务提供的流程。

  • 管理地图 ,方法是将其设置回默认设置、加载新地图定义、下载当前地图或将地图配置另存为目录中的记录。

  • 打印 地图。将生成当前地图的pdf,下载并发送到打印机。

  • 同步 使用“搜索”选项卡上的小地图分层。地图上的更改在小地图上重复,反之亦然。

  • 测量距离 以及地图上的表面。

  • 绘制批注 在地图上。注释可以打印或导出为GeoJSON。

另外还有一个 地理搜索 工具在左上角。

地图查看器支持 功能信息 ,通过单击地图中的某个位置来检索信息。

../../_images/addLayers.png

存储和共享地图

地图由一个背景层和一些专题覆盖层组成。OGC采用了一种结合图层、投影和边界(感兴趣区域)的格式作为OWS上下文标准。除了GeoNetwork,还有许多其他应用程序支持此标准。

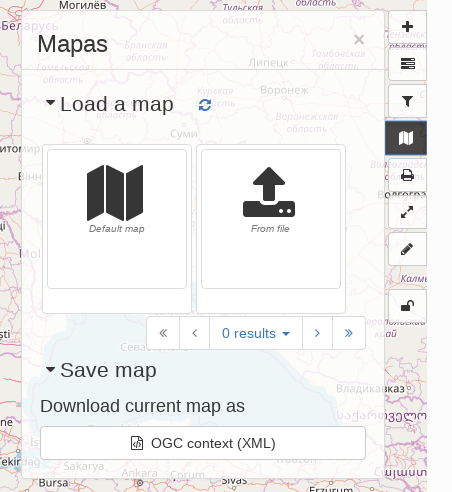

GeoNetwork使用OWSContext存储、共享和加载地图:

  • 将上下文导出到本地文件,以便稍后还原映射或通过电子邮件共享。

  • 管理员可以引入上下文文件作为目录的默认配置。

  • 通过将本地上下文文件拖到地图查看器(或从上下文菜单打开)打开该文件。

  • 在目录中将上下文注册为资产,上下文本身将被添加为附件。

  • 附加了OWS上下文文件的记录将显示打开上下文文件的按钮。

../../_images/OWSContext.png
