scipy.signal.sosfilt_zi¶

scipy.signal.sosfilt_zi(sos)[源代码]¶

构造阶跃响应稳态SOSFILT的初始条件。

计算初始状态 zi 对于 sosfilt 与阶跃响应的稳态相对应的函数。

此功能的典型用法是设置初始状态，以便过滤的输出从与要过滤的信号的第一个元素相同的值开始。

参数

sosarray_like: 二阶过滤系数数组，必须具有形状 (n_sections, 6) 。看见 sosfilt 用于SOS型过滤格式规范。

退货

zindarray: 适用于的初始条件 sosfilt ，形状 (n_sections, 2) 。

参见

sosfilt, zpk2sos

注意事项

0.16.0 新版功能.

示例

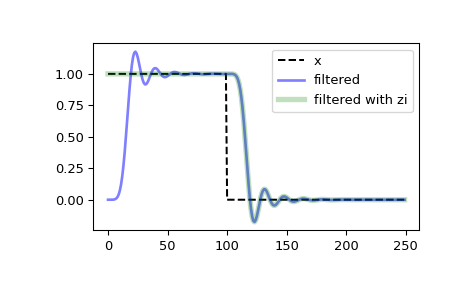

过滤开始于时间0的矩形脉冲，使用和不使用 zi 论证 scipy.signal.sosfilt 。

>>> from scipy import signal
>>> import matplotlib.pyplot as plt

>>> sos = signal.butter(9, 0.125, output='sos')
>>> zi = signal.sosfilt_zi(sos)
>>> x = (np.arange(250) < 100).astype(int)
>>> f1 = signal.sosfilt(sos, x)
>>> f2, zo = signal.sosfilt(sos, x, zi=zi)

>>> plt.plot(x, 'k--', label='x')
>>> plt.plot(f1, 'b', alpha=0.5, linewidth=2, label='filtered')
>>> plt.plot(f2, 'g', alpha=0.25, linewidth=4, label='filtered with zi')
>>> plt.legend(loc='best')
>>> plt.show()
