注解

用matplotlib注释文本。

Table of Contents

• 注解
  • 基本注释
  • 高级批注
    • 用文本框注释
    • 用箭头批注
    • 将艺术家放置在轴的固定位置
    • 对注释使用复杂坐标
    • 使用ConnectionPatch
  • 高级主题
    • 轴之间的缩放效果
    • 定义自定义框样式

基本注释

基本的用途 text() 将文本放置在轴上的任意位置。文本的一个常见用例是注释绘图的某些特性，以及 annotate() 方法提供了帮助器功能，使注释变得容易。在注释中，需要考虑两点：由参数表示的注释位置 xy 以及文本的位置 木文 . 这两个论点都是 (x, y) 元组。

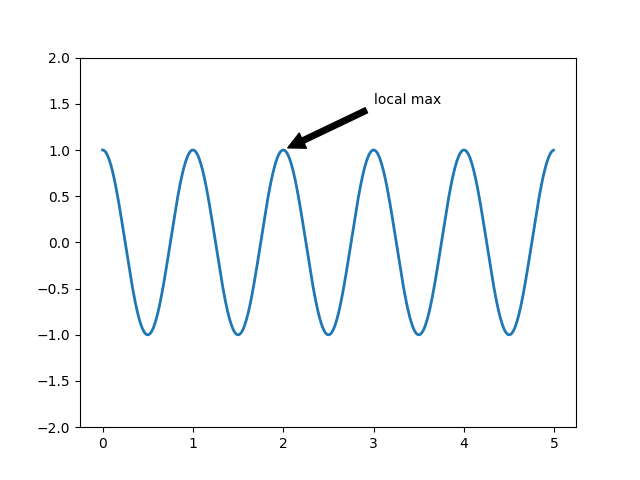

注释基本

在这个例子中，两个 xy （箭头）和 木文 位置（文本位置）在数据坐标中。可以选择其他各种坐标系--您可以指定 xy 和 木文 使用以下字符串之一 木栓 和 文本框 （默认值为'data'）

论点	坐标系
“图形点”	数字左下角的点
“图形像素”	图片左下角的像素
'数字分数'	（0，0）是图的左下角，（1，1）是右上角
“轴点”	轴左下角的点
“轴像素”	来自轴左下角的像素
“轴分数”	（0，0）是轴的左下角，（1，1）是右上角
“数据”	使用轴数据坐标系

例如，要将文本坐标放置在分数轴坐标中，可以执行以下操作：

ax.annotate('local max', xy=(3, 1),  xycoords='data',
            xytext=(0.8, 0.95), textcoords='axes fraction',
            arrowprops=dict(facecolor='black', shrink=0.05),
            horizontalalignment='right', verticalalignment='top',
            )

对于物理坐标系（点或像素），原点是图形或轴的左下角。

或者，通过在可选关键字参数中提供箭头属性字典，可以启用从文本到带注释点的箭头绘制。 箭头 .

箭头 钥匙	描述
宽度	箭头的宽度（以点为单位）
压裂	头部所占箭头长度的分数
头宽	箭头底端的宽度（以点为单位）
收缩	移动提示，使其与带批注的点和文本相距百分之几
* * 关键字参数	任意键 matplotlib.patches.Polygon ，例如， facecolor

在下面的示例中， xy 点在本机坐标系中( 木栓 默认为“data”）。对于极轴，这是在（θ，半径）空间。本例中的文本放置在分数图形坐标系中。 matplotlib.text.Text 关键字参数如下 水平信号 ， 垂直对准 和 字体大小 被从 annotate 到 Text 实例。

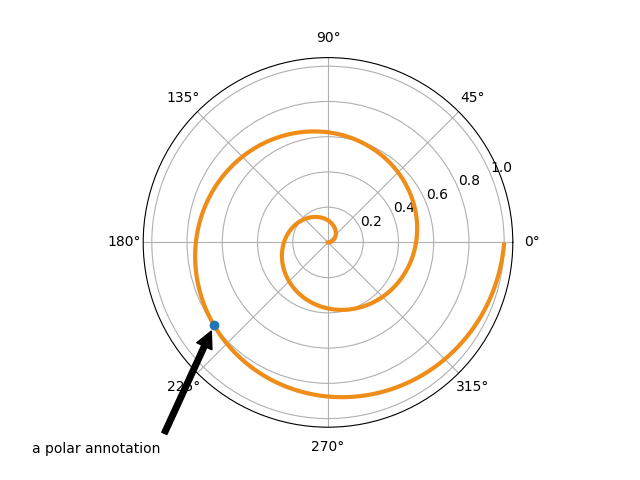

注释极坐标

有关可以使用注释（包括花式箭头）进行的所有疯狂和美妙的操作的更多信息，请参见 高级批注 和 注释绘图 .

除非已经阅读，否则不要继续。 基本注释 ， text() 和 annotate() 你说什么？

高级批注

用文本框注释

让我们从一个简单的例子开始。

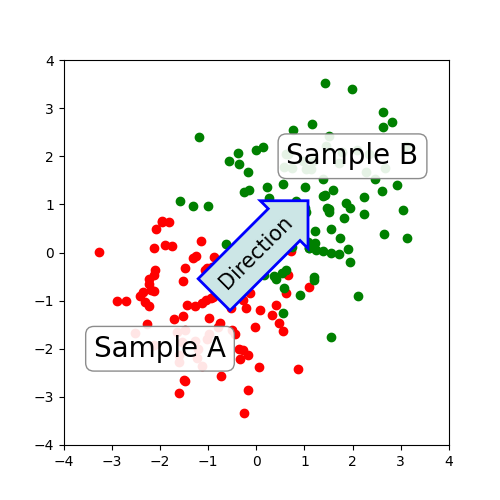

注释文本箭头

text 采取了 bbox 关键字参数，在文本周围绘制一个框：

t = ax.text(
    0, 0, "Direction", ha="center", va="center", rotation=45, size=15,
    bbox=dict(boxstyle="rarrow,pad=0.3", fc="cyan", ec="b", lw=2))

可以通过以下方式访问与文本关联的修补程序对象：

bb = t.get_bbox_patch()

返回值为 FancyBboxPatch ；可以像往常一样访问和修改面片属性（面颜色、边宽度等）。 FancyBboxPatch.set_boxstyle 设置长方体形状：

bb.set_boxstyle("rarrow", pad=0.6)

参数是框样式的名称，其属性作为关键字参数。目前，实现了以下方框样式。

等级	名字	阿特斯
圆圈	circle	pad=0.3
DArrow	darrow	pad=0.3
LArrow	larrow	pad=0.3
RArrow	rarrow	pad=0.3
回合	round	pad=0.3,rounding_size=None
第四回合	round4	pad=0.3,rounding_size=None
圆齿	roundtooth	pad=0.3,tooth_size=None
锯齿形	sawtooth	pad=0.3,tooth_size=None
正方形	square	pad=0.3

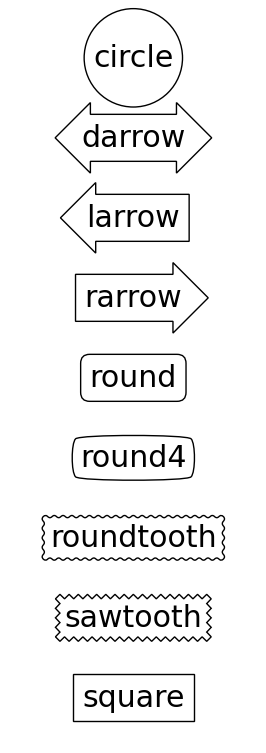

FANYBOX演示

请注意，属性参数可以在样式名中用分隔逗号指定（此表单在初始化文本实例时可用作bbox参数的“boxStyle”值）：：

bb.set_boxstyle("rarrow,pad=0.6")

用箭头批注

annotate 绘制连接轴上两点的箭头：

ax.annotate("Annotation",
            xy=(x1, y1), xycoords='data',
            xytext=(x2, y2), textcoords='offset points',
            )

这将在 xy 在给定的坐标下( 木栓 ）文本位于 木文 在给定 文本框 . 通常，注释点在 data 坐标和注释文本 偏移点 . 见 annotate 对于可用的坐标系。

连接的箭头 xy 到 木文 可以通过指定 箭头 争论。要只绘制箭头，请使用空字符串作为第一个参数。：：

ax.annotate("",
            xy=(0.2, 0.2), xycoords='data',
            xytext=(0.8, 0.8), textcoords='data',
            arrowprops=dict(arrowstyle="->",
                            connectionstyle="arc3"),
            )

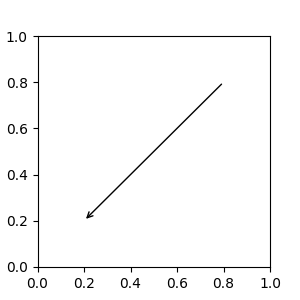

注释simple01

箭头绘制如下：

1. 将创建连接两点的路径，如 连接方式 参数。
2. 路径被修剪以避免出现补丁 帕查 和 帕奇布 ，如果已设置。
3. 这条路被进一步缩小了 克里斯 和 收缩 （以像素为单位）。
4. 路径将转换为箭头面片，如 箭头风格 参数。

注释解释

两点之间连接路径的创建由 connectionstyle 键和以下样式可用。

名字	阿特斯
angle	angleA=90,angleB=0,rad=0.0
angle3	角度a=90，角度b=0
arc	angleA=0,angleB=0,armA=None,armB=None,rad=0.0
arc3	rad=0.0
bar	armA=0.0,armB=0.0,fraction=0.3,angle=None

注意“3”在 angle3 和 arc3 表示生成的路径是二次样条曲线段（三个控制点）。正如下面将讨论的，一些箭头样式选项只能在连接路径是二次样条曲线时使用。

下面的示例（有限地）演示了每个连接样式的行为。（警告：用户的行为 bar 样式目前定义不好，将来可能会更改）。

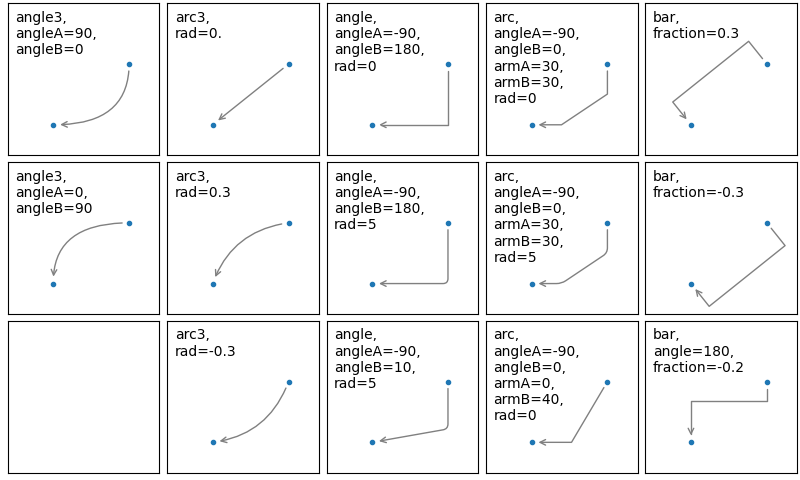

ConnectionStyle演示

然后，根据给定的 arrowstyle .

名字	阿特斯
-	没有
->	head_length=0.4,head_width=0.2
-[	widthB=1.0,lengthB=0.2,angleB=None
|-|	widthA=1.0,widthB=1.0
-|>	head_length=0.4,head_width=0.2
<-	head_length=0.4,head_width=0.2
<->	head_length=0.4,head_width=0.2
<|-	head_length=0.4,head_width=0.2
<|-|>	head_length=0.4,head_width=0.2
fancy	head_length=0.4,head_width=0.4,tail_width=0.4
simple	head_length=0.5,head_width=0.5,tail_width=0.2
wedge	tail_width=0.3,shrink_factor=0.5

范奇亚罗演示

某些箭头样式仅适用于生成二次样条曲线段的连接样式。他们是 fancy ， simple 和 wedge . 对于这些箭头样式，必须使用“angle3”或“arc3”连接样式。

如果给定注释字符串，则默认情况下，补丁程序设置为文本的bbox补丁程序。

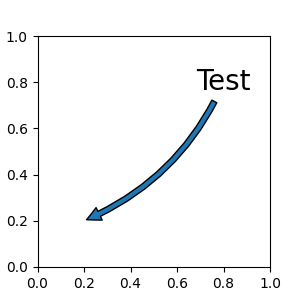

注释simple02

和一样 text ，可以使用 bbox 争论。

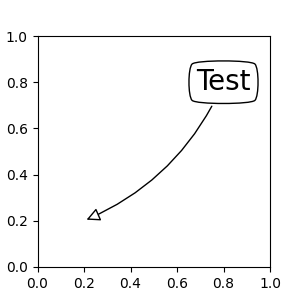

注释simple03

默认情况下，起点设置为文本范围的中心。这可以用 relpos 键值。这些值在文本范围内被规范化。例如，（0，0）表示左下角，（1，1）表示右上角。

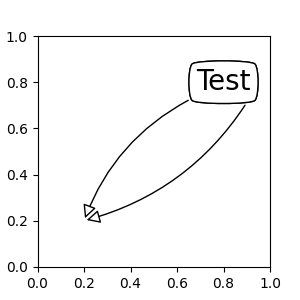

注释simple04

将艺术家放置在轴的固定位置

有一些类别的艺术家可以放置在轴的固定位置。一个常见的例子是图例。可以使用 OffsetBox 班级。中提供了一些预定义的类 matplotlib.offsetbox 而在 mpl_toolkits.axes_grid1.anchored_artists . ：：

from matplotlib.offsetbox import AnchoredText
at = AnchoredText("Figure 1a",
                  prop=dict(size=15), frameon=True,
                  loc='upper left',
                  )
at.patch.set_boxstyle("round,pad=0.,rounding_size=0.2")
ax.add_artist(at)

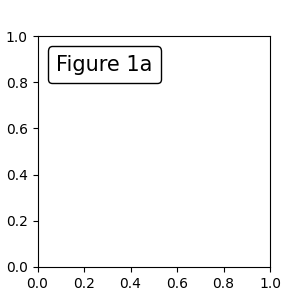

锚固箱

这个 loc 关键字的含义与legend命令中的含义相同。

一个简单的应用程序是当艺术家（或艺术家集合）的大小在创建期间以像素大小已知时。例如，如果要绘制固定大小为20像素x 20像素（半径=10像素）的圆，可以使用 AnchoredDrawingArea . 创建实例时使用绘图区域的大小（以像素为单位），可以将任意艺术家添加到绘图区域。请注意，添加到绘图区域的艺术家的范围与绘图区域本身的放置无关。只有初始尺寸才重要。：：

from mpl_toolkits.axes_grid1.anchored_artists import AnchoredDrawingArea

ada = AnchoredDrawingArea(20, 20, 0, 0,
                          loc='upper right', pad=0., frameon=False)
p1 = Circle((10, 10), 10)
ada.drawing_area.add_artist(p1)
p2 = Circle((30, 10), 5, fc="r")
ada.drawing_area.add_artist(p2)

添加到绘图区域的艺术家不应具有变换集（将被覆盖），这些艺术家的尺寸将解释为像素坐标，即上面示例中的圆的半径分别为10像素和5像素。

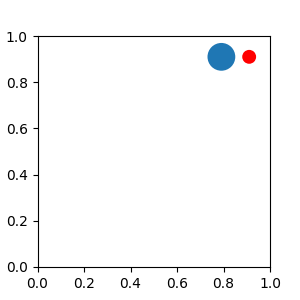

锚固箱

有时，您希望艺术家使用数据坐标（或画布像素以外的坐标）进行缩放。你可以使用 AnchoredAuxTransformBox 班级。这和 AnchoredDrawingArea 但艺术家的范围是在绘制期间根据指定的变换确定的。：：

from mpl_toolkits.axes_grid1.anchored_artists import AnchoredAuxTransformBox

box = AnchoredAuxTransformBox(ax.transData, loc='upper left')
el = Ellipse((0, 0), width=0.1, height=0.4, angle=30)  # in data coordinates!
box.drawing_area.add_artist(el)

上述示例中的椭圆的宽度和高度将与数据坐标中的0.1和0.4相对应，当轴的视图限制改变时，将自动缩放。

锚固箱

如图中所示，可以设置bbox_to_anchor参数。使用hpacker和vpacker，可以进行排列（？）就像传说中的艺术家一样（事实上，这就是传说的创造方式）。

锚固箱

注意，与传说不同的是， bbox_transform 默认设置为IdentityTransform。

对注释使用复杂坐标

Matplotlib中的注释支持多种类型的坐标，如中所述。 基本注释 . 对于需要更多控制的高级用户，它支持一些其他选项。

1. A Transform 实例。例如：

   ax.annotate("Test", xy=(0.5, 0.5), xycoords=ax.transAxes)


   与以下内容相同：

   ax.annotate("Test", xy=(0.5, 0.5), xycoords="axes fraction")


   这允许在另一个轴上注释点：

   ax1, ax2 = subplot(121), subplot(122)
   ax2.annotate("Test", xy=(0.5, 0.5), xycoords=ax1.transData,
                xytext=(0.5, 0.5), textcoords=ax2.transData,
                arrowprops=dict(arrowstyle="->"))


2. 安 Artist 实例。这个 xy 值（或 木文 )被解释为bbox的分数坐标（返回值为 get_window_extent )艺术家简介：

   an1 = ax.annotate("Test 1", xy=(0.5, 0.5), xycoords="data",
                     va="center", ha="center",
                     bbox=dict(boxstyle="round", fc="w"))
   an2 = ax.annotate("Test 2", xy=(1, 0.5), xycoords=an1,  # (1, 0.5) of the an1's bbox
                     xytext=(30, 0), textcoords="offset points",
                     va="center", ha="left",
                     bbox=dict(boxstyle="round", fc="w"),
                     arrowprops=dict(arrowstyle="->"))

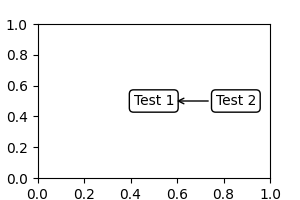

   简单坐标注释

   请注意，必须确保坐标的范围( an1 在上面的例子中）是在 an2 被吸引。通常，这意味着 an2 需要在 an1 .

3. 一个可调用对象，它将呈现器实例作为单个参数，并返回 Transform 或A BboxBase . 然后按照（1）中的转换处理返回值，或者按照（2）中的bboxes处理返回值。例如：

   an2 = ax.annotate("Test 2", xy=(1, 0.5), xycoords=an1,
                     xytext=(30, 0), textcoords="offset points")


   等同于：

   an2 = ax.annotate("Test 2", xy=(1, 0.5), xycoords=an1.get_window_extent,
                     xytext=(30, 0), textcoords="offset points")


4. 一对坐标规范——第一个用于x坐标，第二个用于y坐标；例如：

   annotate("Test", xy=(0.5, 1), xycoords=("data", "axes fraction"))


   这里，0.5表示数据坐标，1表示规范化轴坐标。每个坐标规范也可以是艺术家或变换。例如，

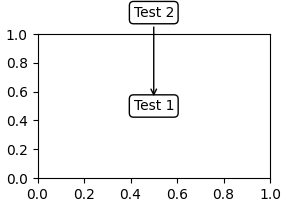

   简单坐标注释2

5. 有时，您希望注释带有一些“偏移点”，而不是从注释点，而是从其他点。 text.OffsetFrom 是此类案件的帮手。

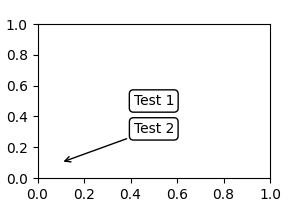

   简单坐标注释3

   你可以看看这个例子 注释绘图 .

使用ConnectionPatch

ConnectionPatch就像一个没有文本的注释。而 annotate 在大多数情况下，连接补丁在您想要连接不同轴上的点时是很有用的。:

from matplotlib.patches import ConnectionPatch
xy = (0.2, 0.2)
con = ConnectionPatch(xyA=xy, coordsA=ax1.transData,
                      xyB=xy, coordsB=ax2.transData)
fig.add_artist(con)

以上代码连接点 xy 在数据坐标中 ax1 到点 xy 在数据坐标中 ax2 . 下面是一个简单的例子。

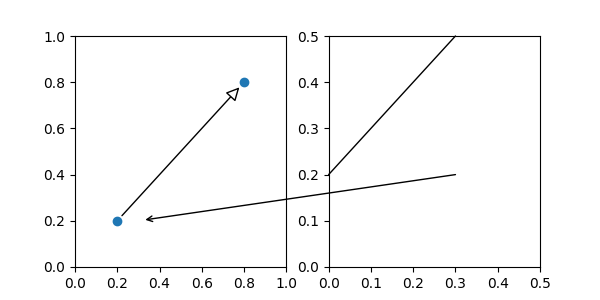

连接单工01

在这里，我们将ConnectionPatch添加到 图形 （与 add_artist )而不是任何一个轴：这可以确保它绘制在两个轴的顶部，如果使用 constrained_layout 用于定位轴。

高级主题

轴之间的缩放效果

mpl_toolkits.axes_grid1.inset_locator 定义一些用于连接两个轴的面片类。理解这些代码需要一些Matplotlib转换系统的知识。

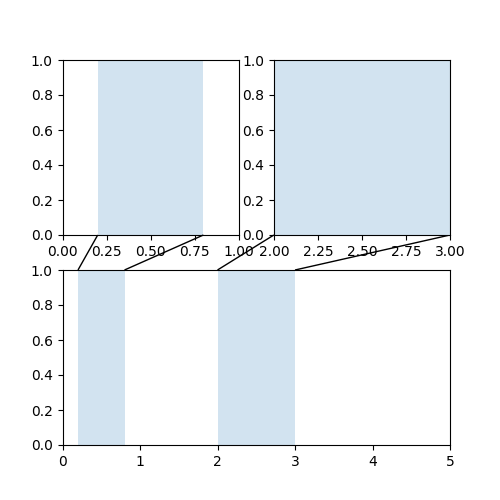

轴缩放效果

定义自定义框样式

可以使用自定义框样式。的值 boxstyle 可以是以下形式的可调用对象。：：

def __call__(self, x0, y0, width, height, mutation_size,
             aspect_ratio=1.):
    '''
    Given the location and size of the box, return the path of
    the box around it.

      - *x0*, *y0*, *width*, *height* : location and size of the box
      - *mutation_size* : a reference scale for the mutation.
      - *aspect_ratio* : aspect-ratio for the mutation.
    '''
    path = ...
    return path

这是一个完整的例子。

自定义框样式01

同样，可以定义自定义连接样式和自定义箭头样式。参见的源代码 lib/matplotlib/patches.py 并检查如何定义每个样式类。
