28.2.5. 拓扑检查器插件

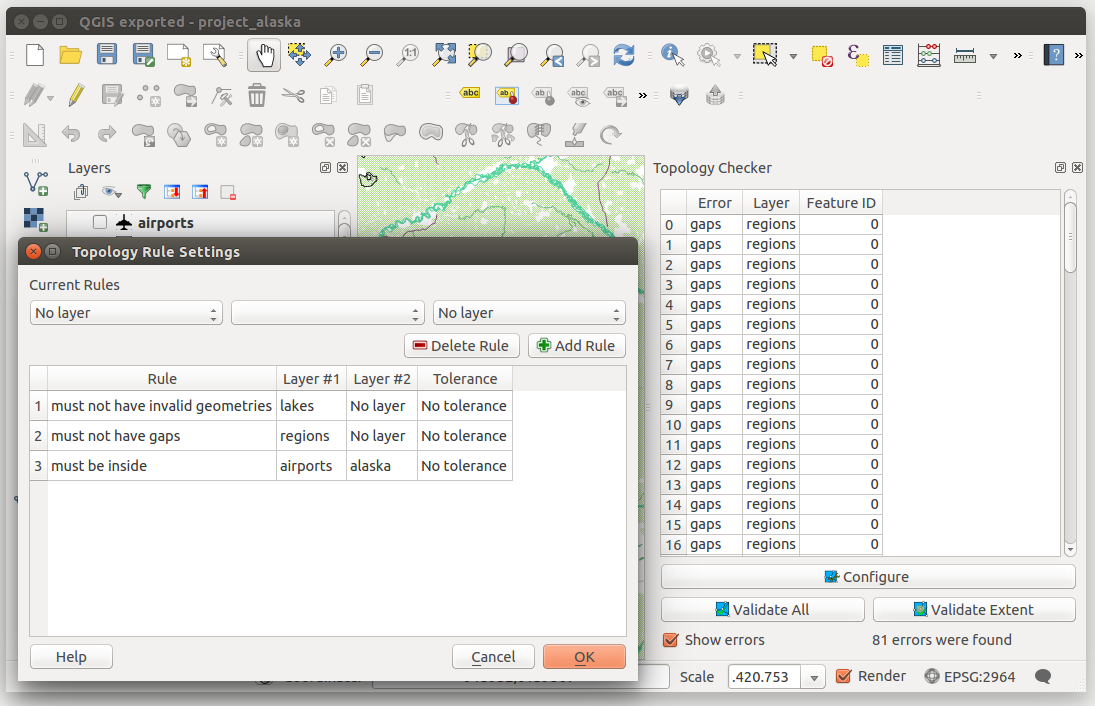

../../../../_images/topology_checker.png — 图 28.14 拓扑检查器插件

拓扑学描述了代表地理区域要素的点、线和面之间的关系。使用Topology Checker插件，您可以查看您的矢量文件，并使用几条拓扑规则检查拓扑。这些规则检查空间关系，无论您的要素是“相等”、“包含”、“覆盖”、“被覆盖”、“交叉”、“不相交”、“相交”、“重叠”、“接触”，还是彼此“在”。这取决于您对矢量数据应用哪种拓扑规则的个人问题(例如，通常您不会接受线图层中的过冲，但如果它们描绘的是死胡同，则不会将其从矢量图层中删除)。

QGIS具有内置的拓扑编辑功能，这对于创建无错误的新要素非常有用。但现有的数据错误和用户引发的错误很难找到。这个插件可以通过一系列规则帮助你找到这样的错误。

使用Topology Checker插件创建拓扑规则非常简单。

在……上面 point layers 以下规则可用：

Must be covered by ：在这里，您可以从项目中选择一个矢量层。没有被给定的矢量层覆盖的点出现在‘Error’字段中。
Must be covered by endpoints of ：您可以在此处从项目中选择线条图层。
Must be inside ：在此可以从项目中选择多边形层。这些点必须位于多边形内。否则，QGIS会为该点写一个“错误”。
Must not have duplicates ：每当一个点被表示两次或更多时，它都会出现在‘Error’字段中。
Must not have invalid geometries ：检查几何图形是否有效。
Must not have multi-part-geometries ：所有由多个部分组成的点都被写入‘Error’字段。

在……上面 line layers ，可以使用以下规则：

End points must be covered by ：在此可以从项目中选择一个点图层。
Must not have dangles ：这将显示LINE图层中的偏移量。
Must not have duplicates ：只要一个线要素被表示两次或更多，它就会出现在‘Error’字段中。
Must not have invalid geometries ：检查几何图形是否有效。
Must not have multi-part geometries ：有时，几何体实际上是简单(单个部分)几何体的集合。这样的几何图形称为多零件几何图形。如果它只包含一种类型的简单几何图形，我们称之为多点、多线串或多多边形。所有由多个部分组成的行都会写入‘Error’字段。
Must not have pseudos ：直线几何图形的端点应连接到其他两个几何图形的端点。如果该端点仅连接到其他几何体的一个端点，则该端点称为伪节点。

在……上面 polygon layers ，可以使用以下规则：

Must contain ：多边形层必须至少包含第二个层中的一个点几何图形。
Must not have duplicates ：同一层中的多边形不得具有相同的几何图形。只要一个面要素被表示两次或更多，它就会出现在‘Error’字段中。
Must not have gaps ：相邻的多边形之间不应形成间隙。行政边界可以作为一个例子(美国的州多边形之间没有任何间隙……)。
Must not have invalid geometries ：检查几何图形是否有效。定义有效几何图形的一些规则包括：
- 多边形环必须闭合。
- 定义孔的环应位于定义外部边界的环内。
- 环不能自相交(它们既不能相互接触，也不能交叉)。
- 环不能接触其他环，除非在某一点上。
Must not have multi-part geometries ：有时，几何体实际上是简单(单个部分)几何体的集合。这样的几何图形称为多零件几何图形。如果它只包含一种类型的简单几何图形，我们称之为多点、多线串或多多边形。例如，由多个岛屿组成的国家可以表示为多个多边形。
Must not overlap ：相邻的多边形不应共享公共区域。
Must not overlap with ：一个层中的相邻多边形不应与另一个层中的多边形共享公共区域。
