28.2.2. 几何图形检查器插件

几何检查器是一个强大的核心插件，用于检查和修复层的几何有效性。可从以下地址获取 Vector 菜单( Check Geometries... )。

28.2.2.1. 配置检查

这个 Check Geometries 对话框在第一个选项卡中显示不同的分组设置 (Setup )：

• Input vector layers ：选择要检查的层。一个 Only selected features 复选框可用于将检查限制到选定要素的几何图形。

• Allowed geometry types 使用户可以将输入层(S)的几何图形类型限制为：

  • 点

  • 多点

  • 线

  • 多行

  • 多边形

  • 多重多边形

• Geometry validity 。根据几何图形类型，您可以在以下各项之间进行选择：

  • Self intersections

  • Duplicate nodes

  • Self contacts

  • Polygon with less than 3 nodes 。

• Geometry properties 。根据几何图形类型的不同，可以使用不同的选项：

  • Polygons and multipolygons may not contain any holes

  • Multipart objects must consist of more than one part

  • Lines must not have dangles

• Geometry conditions 。允许您添加一些条件以验证几何图形：

  • Minimal segment length (map units)

  • Minimum angle between segment (deg)

  • Minimal polygon area (map units sqr.)

  • No sliver polygons with a Maximum thinness and a Max. area (map units sqr.)

• Topology checks 。根据几何图形类型的不同，可以使用许多不同的选项：

  • Checks for duplicates

  • Checks for features within other features

  • Checks for overlaps smaller than

  • Checks for gaps smaller than

  • Points must be covered by lines

  • Points must properly lie inside a polygon

  • Lines must not intersect any other lines

  • Lines must not intersect with features of layer

  • Polygons must follow boundaries of layer

• Tolerance 。您可以定义检入地图图层单位的公差。

• Output vector layer 让您可以选择：

  • Modify input layer

  • Create new layers

当您对配置满意时，您可以单击 Run 纽扣。

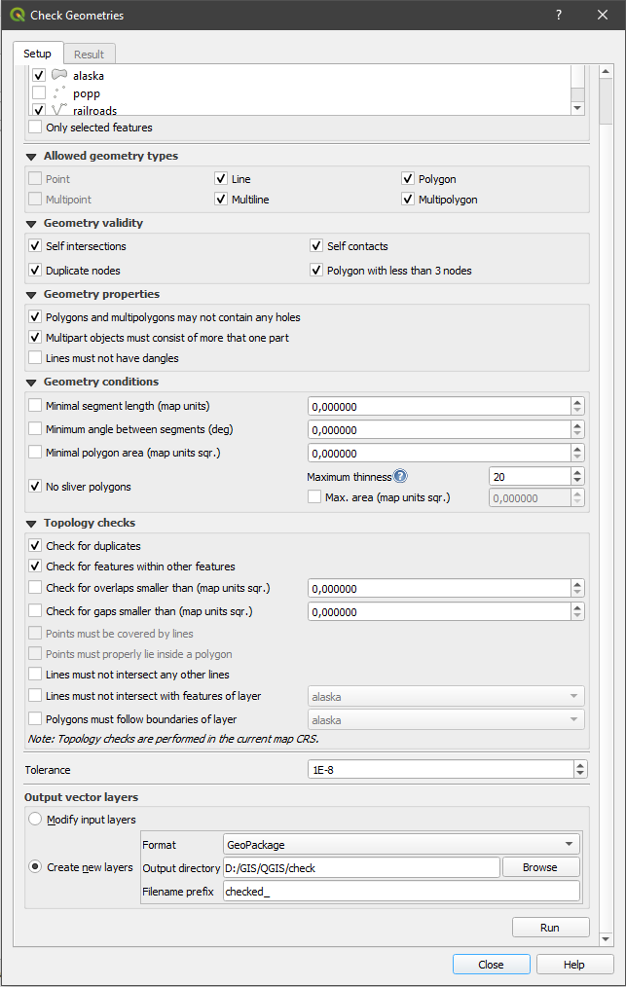

图 28.6 几何图形检查器插件

这个 Geometry Checker Plugin 可以发现以下错误：

• 自交：具有自交的多边形

• 重复节点：一个数据段中有两个重复节点

• 洞：多边形中的洞

• 分段长度：低于阈值的分段长度

• 最小角度：角度小于阈值的两个线段

• 最小面积：小于阈值的多边形面积

• 银色多边形：此误差来自具有较大周长的非常小的多边形(面积较小)

• 复制要素

• 要素中的要素

• 重叠：多边形重叠

• 间隙：多边形之间的间隙

下图显示了该插件进行的不同检查。

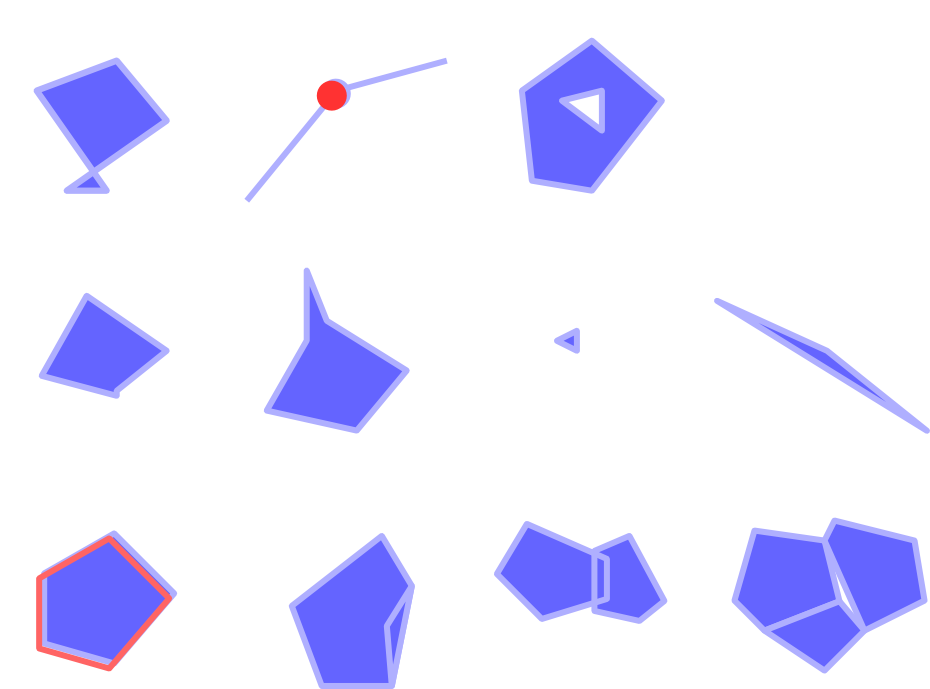

图 28.7 该插件支持的一些检查

28.2.2.2. 对结果进行分析

结果将显示在第二个选项卡中 (Result )和作为画布中错误的概览层(其名称具有默认前缀 checked_ )。一个表格列出了 Geometry check result 每行和每列都有一个错误，其中包含：层名称、ID、错误类型，然后是错误的坐标、值(取决于错误的类型)，最后是指示错误解决方案的解决方案列。在这张桌子的底部，你可以 Export 将错误转换为不同的文件格式。您还拥有一个计数器，其中包含总错误数和已修复错误数。

您可以选择一行以查看错误的位置。您可以通过在以下位置之间选择另一个操作来更改此行为 Error (默认)， Feature ， Don't move ，以及 Highlight selected features 。

在单击表行时的缩放操作下方，您可以：

• Show selected features in attribute table

• Fix selected errors using default resolution

• Fix selected errors, prompt for resolution method 您将看到一个窗口，可从中选择分辨率的方法：

  • 与共享边最长的相邻多边形合并

  • 与面积最大的相邻多边形合并

  • 与具有相同属性值的相邻面合并(如果有)或保持原样

  • 删除要素

  • 无操作

• Error resolution settings 允许您根据错误类型更改默认解决方法

小技巧

Fix multiple errors

属性选择表中的多行，可以修复多个错误 CTRL + click 行动。

最后，您可以选择 Attribute to use when merging features by attribute value 。
