视线与视窗:可见度分析

Line Of Site Viewshed Visibility Analysis

当视线确定一条线上有障碍物和无障碍物时,观察棚指示观察者POV的周围区域可见或不可见。

视线与视场分析

当我5岁的时候,我经常和朋友们玩捉迷藏。就像任何一个孩子一样,我总是试图找到最好的藏身之处。我曾经想知道:

如果我藏在这个地方,从观察者的角度可以看到他们周围的一切( 视域 )?

或者如果观察者以直线观察,有没有障碍物( 视线 )?

在猫和老鼠的游戏中,观察棚和视线是你选择的秘密武器。这就是军方经常使用这些工具的原因 digital elevation models

视线显示一条线上有障碍物。

这个 视线 分析使用 折线作为输入 。从观察者的角度来看,它决定了他们在哪里有一个清晰的视角。该工具将管路切割成阻塞部分和非阻塞部分。

因为视线决定了什么是沿着直线可见和隐藏的,所以输入是多段线。另外,如何画线也很重要。例如,绘制顶点的顺序决定了可见性分析的起点和终点。

最后,您需要一个立面。视线使用仰角来确定什么是可见的或不可见的。例如,从观察者的角度来看,这是一条多段线:

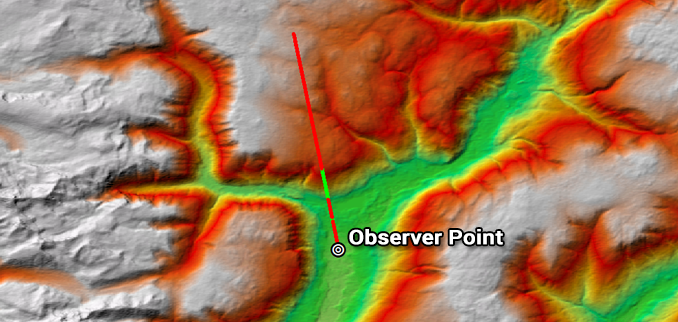

Line of sight1

观察点的视线

如下图所示,视线工具将视线分成阻塞和无障碍部分。

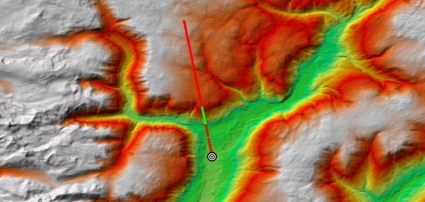

Line of sight2

视线显示沿线可见(绿色)和不可见(红色)。

从行首到行尾,您可以开始了解可见性。例如,可见为绿色。但是,不可见部分为红色。

所以从观察者的角度来看,视线显示了沿着视觉路径的可见性。它通过把这条线分成阻塞的和无障碍的部分来实现这一点。

观察棚显示观察者看到的内容

另一方面,A 视域 分析确定观察者可见的位置 全方位 . 在这种类型的分析中,它显示在所有周围区域中可见和不可见。

视图分析不使用直线作为输入,而是使用单点。

同样,我们试图从观察者的角度理解可见性。但相反,它是一个显示可见性的栅格输出。例如,只需在地图上放置一个观察点。

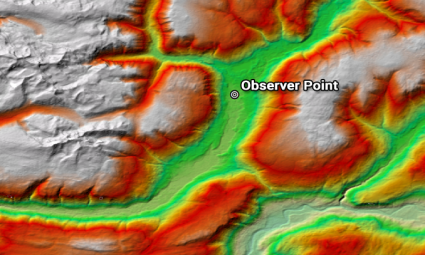

Viewshed observer point

表示观察者视角的点

在下面的结果中,我们从一个角度看到了绿色的视窗。

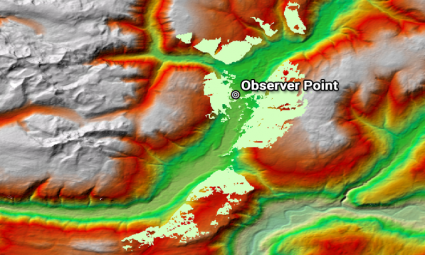

Viewshed

从观察点显示可见区域的可视分析。

这种程度就是观察者能看到的距离,通常在 raster format。换句话说,如果你观察360度,这就是观察者所能看到的。

什么是可视性应用程序?

虽然视线和视窗都是可见性分析,但它们产生的结果不同。

不管是不是 视线 或A 可视域 两者都能让你理解视距。当视线划出一条直线作为障碍物和非障碍物时,视窗从观察者的角度指示所有可见区域。

除此之外 GIS applications 我们经常在房地产、建筑和军事应用中使用可见性分析。

想象一下,在捉迷藏游戏中使用这些类型的分析。你将势不可挡。在今天的世界上,你还能看到什么样的视野和视线?
