空间叠加分析是GIS最重要的功能之一

空间叠加分析功能主要有六个,分别是:Union、Intersect、Identity、Erase、Update和Clip。

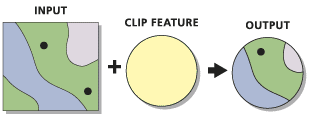

Clip,顾名思义就是裁剪。在GIS中,比较正式的定义为:进行多边形叠合时,输出层为按一个图层的边界,对另一个图层的内容要素进行截取后的结果。用图形表示就是图一所示的情况。

图一 Clip功能示意图

在ArcGIS中,Clip的操作方法:

1.首先将进行演示的数据加载到ArcGIS中。比如说加载一个名为landuse.shp和名为Clip.shp的文件。其中,landuse.shp为某地的土地利用现状数据,而clip.shp为进行clip操作的边界,它们分别对应图一中的INPUT和CLIP FEATURE。我们的目的是从landuse中按照clip的边界裁剪出所需要区域的土地利用现状数据。

2.在ArcGIS中,点击Standard工具条上的“Show/Hide ArcToolboxs Window”按钮(图二1处),打开ArcToolbos窗口。

图二 点击打开ArcToolbos窗口

3.在ArcToolboxs的窗口中,依次展开Analysis tools—>Extract,找到其中的Clip命令,如图三所示。

图三 ArcToolboxs中的Clip工具

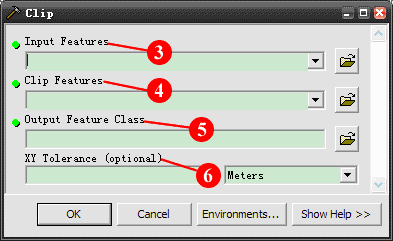

4.clip,打开clip对话框。其中Input Feature为输入要素,必须为多边形要素,其对应图一中的“INPUT”,此处应选择landuse.shp这个图层;Clip Feature为裁剪要素,也必须为多边形要素,对应着图一中的“CLIP FEATURE”,此处应选择clip.shp图层;Output Feature Class为裁剪后的结果,对应图一中的“OUTPUT”,此处设置该结果的保存路径和文件名称,clip后的结果同样为多边形要素;XY Tolerance为XY容限值,为可选项,一般默认即可,有特殊要求的可以填写。

图四 Clip操作各参数

5.最后点击OK按钮,等待clip结束后会将结果自动添加到ArcGIS的TOC窗口中。
