App说明

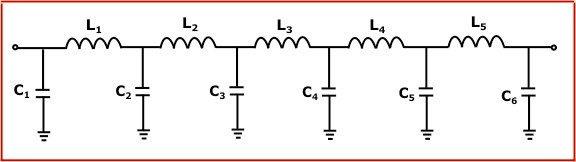

<img src="/static/upload/e9/e94ea940-e3d2-11e4-b909-00163e022551.jpg" />

使用示例

输入数据：

Cutoff Frequency:100MHz

Impedance Z0:10ohm

Number of Components:9(1-11)

计算结果：

Inductance: Capacitance:

Unit :nH Unit :pF

L1:15.91549 C1:55.27393

L2:29.91135 C2:243.8395

L3:29.91135 C3:318.3099

L4:15.91549 C4:243.8395

L5:0.000000 C5:55.27393

C6:0.000000

注意事项

Cutoff Frequency：截止频率（单位Hz、KHz、MHz、GHz）

Impedance：阻抗（单位ohm、Kohm、Mohm

Number of Components：组分数（1-11）

Inductance：感应系数

Capacitance：电容
