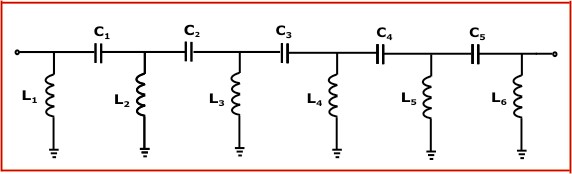

巴特沃斯Pi LC高通滤波器在线计算工具

发布日期： 2016-10-24 更新日期： 2021-01-26 编辑：浏览次数： 9423

输入数据：Cutoff Frequency:100MHz；Impedance Z0:10ohm；Number of Components:9

计算结果

Capacitance: Inductance:

Unit : pF Unit : nH

C1:159.1549 L1: 45.82684

C2:84.68458 L2: 10.38810

C3:84.68458 L3: 7.957747

C4:159.1549 L4: 10.38810

C5:0.000000 L5: 45.82684

L6: 0.000000

Cutoff Frequency:截止频率（单位Hz、KHz、MHz、GHz）

Impedance Z0:阻抗（单位ohm、Kohm、Mohm）

Number of Components:组分数（1-11）
