一.我国采用6度分带和3度分带

1.划分投影带

(1)1∶2.5万及1∶5万的地形图采用6度分带投影,即经差为6度,从零度子午线开始,自西向东每个经差6度为一投影带,全球共分60个带,用1,2,3,4,5,……表示.即东经0~6度为第一带,其中央经线的经度为东经3度,东经6~12度为第二带,其中央经线的经度为9度。

(2)1∶1万的地形图采用3度分带,从东经1.5度的经线开始,每隔3度为一带,用1,2,3,……表示,全球共划分120个投影带,即东经1.5~ 4.5度为第1带,其中央经线的经度为东经3度,东经4.5~7.5度为第2带,其中央经线的经度为东经6度。

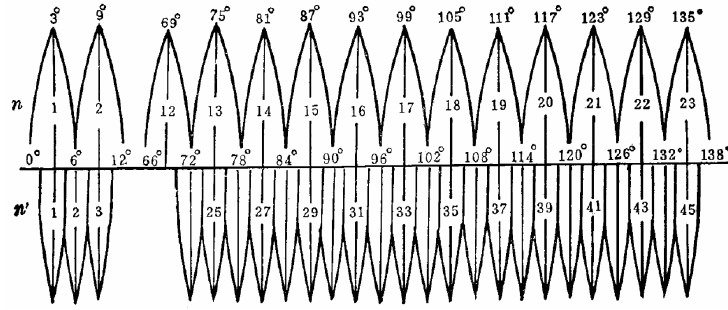

2.我国的经度范围西起73°东至135°,可分成六度带和三度带,其中:

六度带有十一个(13号带—23号带),各带中央经线依次为(75°、81°、……123°、129°、135°)

三度带有二十二个(24号带—45号带),各带中央经线依次为(72°、75°、……132°、135°)

六度带可用于中小比例尺(如 1:250000)测图,三度带可用于大比例尺(如 1:10000)测图,城建坐标多采用三度带的高斯投影。

(也就是1:5000,1:10000用3度带的高斯—克吕格投影,1:2万5至1:50万用6度带高斯—克吕格投影,1:100万用Lambert(正轴等角割圆锥投影)或Alberts(正轴等积割圆锥投影))

3.高斯投影

高斯-克吕格投影这个投影是由德国数学家、物理学家、天文学家高斯于19 世纪20 年代拟定,后经德国大地测量学家克吕格于1912 年对投影公式加以补充,故称为高斯-克吕格投影。又称为横轴墨卡托投影、切圆柱投影,是墨卡托投影的变种。

高斯坐标是指在投影面上,中央子午线和赤道的投影都是直线,并且以中央子午线和赤道的交点0作为坐标原点,以中央子午线的投影为纵坐标轴,以赤道的投影为横坐标轴,这样便形成了高斯平面直角坐标系。

二.如何判断投影坐标是3度带坐标还是6度带坐标?

如(4231898,21655933)其中21即为带号,同样所定义的东伪偏移值也需要加上带号,如21带的东伪偏移值为21500000米。 假如你的工作区经度在120度至126度范围,则该坐标系为6度带坐标系,该带的中央经度为123度

如(2949320,36353822)其中36即为带号,已知该地点位于贵阳市附近,而从地图上我们看到贵阳大概的经度是东经108度左右,因此可以363=108,所以该坐标系为3度带坐标系,该带的中央经度为108度。而不可能为6度带:366=216
