以下这7 个地理处理工具总是在 GIS 大师的热门列表中名列前茅,似乎如我们的精神食粮,像面包和黄油一样。从裁剪到缓冲,您将学习处理GIS 数据的基础知识,以便更好地了解如何将这些 GIS 工具用于实际应用程序。在ArcGIS 和 QGIS等 GIS 软件中最常使用哪些地理处理工具呢?对于GIS新手,建议您对以下7个GIS处理工具了如指掌。

1.缓冲工具

缓冲区是邻近函数。使用此地理处理工具时,它会在要素周围的设定距离处创建多边形。

例如,缓冲区是位于一组要素的指定邻近范围内的多边形或单元集合。该缓冲工具可以具有固定和可变的距离。此外,它们可以设置为测地线,以解释地球的曲率。

缓冲区示例Chernobyl(切尔诺贝利)禁区

Chernobyl是人类历史上最严重的核灾难。短时间内,它释放的辐射量是广岛的数百倍。此外,它是仅有的两个被归类为 7 级事件(最大分类)的事件之一。周围的植被吸收了放射性同位素并在爆炸后一周内死亡。

由于释放到大气中的致命毒素,安全人员宣布核电站周围有 2600 平方公里的缓冲区。直到今天,这个缓冲区仍然有效,它被称为Chernobyl禁区。30 年后,树木仍呈红褐色,整个欧洲估计有 9000 至 93,000 人死亡,且禁区仍然有效。

故事的要点是,如果当时ArcGIS在场,可能已经运行了缓冲区地理处理工具。自爆炸发生以来,由于Chernobyl禁区的限制,SPOT等卫星一直在监测该禁区。

2.剪辑工具

剪裁工具是一种叠加功能,可根据定义的要素边界范围剪切输入图层。此工具的结果是一个新的裁剪输出层。

想象一下饼干切割机,这就像使用剪辑工具。矢量和栅格的分割是GIS中最常见的操作之一。要剪裁数据,需要点、线或多边形作为输入,多边形作为剪裁范围,保留的数据是剪辑的结果。

剪辑示例雕刻出佛罗里达

佛罗里达州的绰号是阳光之州,甚至可在他们的车牌上找到阳光之州。但佛罗里达真正接受了多少阳光呢?

事实证明,全球水平辐照度(GHI)是衡量入射太阳辐射的良好指标。因此,如果想安装太阳能电池板,GHI是推荐的数据集。如将 GHI 剪辑到佛罗里达州边界,可真正了解佛罗里达州真正获得了多少阳光。当剪辑 GHI 时,可将其添加到地图中,甚至可以总结平均 GHI 值。

3.合并工具

合并具有相同数据类型(点、线或多边形)的数据集。当运行合并工具时,生成的数据将合并为一个。与剪辑工具类似,会定期使用合并工具。为了合并,数据集必须是相同的类型。例如,不能将点和多边形合并为一个数据集。

4.解散工具

解散工具根据通用属性值统一边界。换言之,如果相邻边界具有相同的属性,则解散合并相邻边界。例如,如果要去除国家的边界以形成大陆,则解散工具就是要使用的工具。但是需要为每个国家及其所属的大陆设置一个属性。

解散统一国家示例

德国、也门、坦桑尼亚和越南的共同点是什么?它们都是两个国家解散边界并统一为一个国家的例子。国家统一是一件罕见的事情,但在GIS中分解边界并非如此。

西德 + 东德 = 德国

北越 + 南越 = 越南

融合地理处理工具会擦除边界并将它们统一为一个。 当每个国家/地区在属性表中都有其大陆名称时,可运行融合工具将边界统一为大陆。25 多年前,分隔东西方的柏林墙被抹去,东方和西方将其城墙融为一个国家。

5.相交工具

相交工具与裁剪工具非常相似,因为输入要素的范围定义了输出。唯一的例外是它保留了所有在输出中相互重叠的数据集的属性。相交工具执行几何重叠。 在所有图层中重叠的所有要素都将 成为输出要素类的一部分,保留的属性。添加多个输入。该工具接受不同的数据类型(点、线和多边形)。当特征相互重叠时,它们将出现在输出中。相交工具会保留两个输入图层中的属性值。

专业提示:在单个要素上运行相交工具,可找到重叠。

生成数据透视表的示例

如有办公人员问GIS分析员:“我们在A区、B区和C区有多少套公寓、公寓和房屋?请为我创建一个数据透视表。”

与其运行剪辑,不如运行相交,保留了两个输入数据集的属性,需要住宅层中的建筑类型,也需要住宅层的辖区ID。使用住宅和住宅层运行“相交”工具时,输出将包含每个 分区的所有重叠点。最重要的是,它将保留住宅类型和区域ID。选择所有行。在ArcGIS中单击Ctrl-C,然后在Excel中单击Ctrl-V。在Excel中,从表中选择所有单元格并插入透视表。

专业提示:在ArcGIS中运行表格相交工具。

剪辑工具和相交工具有什么区别?主要区别在于结果属性,当运行剪辑工具时,只有输入要素属性会出现在输出中;当使用相交工具时,所有要素的属性都将在输出中。

6.联合工具

有人说联合工具应该附带一瓶抗酸剂。联合工具的名声很差,因为它创建了很多功能。联合工具维护输出要素类中的所 有输入要素边界和属性。

运行此地理处理工具后,确实变得有点混乱,尤其是当有更多重叠时。但它真的没有那么糟糕。联合工具在空间上组合了两个数据层,其从相同的范围内保留两个层的特征。

联合示例基本形状

在此示例中,有一个重叠的圆形和正方形。圆圈是单条记录,正方形是单条记录。当对这两个要素运行并集时,会生成 3 条记录—原始圆、原始正方形和重叠部分。联合在适宜性应用程序中特别有用,可了解不同栖息地类型重叠的位置。

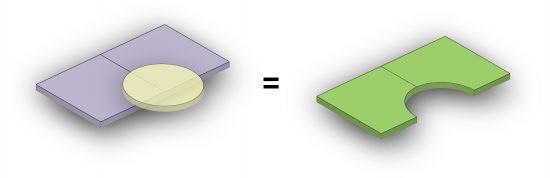

7.擦除(差异)工具

很多人喜欢擦除工具,因其总是有助于擦除一些东西,输入层将被擦除。擦除工具移除与擦除特征重叠的特征。此地理处理工具保留输入要素中落在擦除要素范围之外的部分,结果是删除了擦除功能范围的新功能。

擦除示例-森林燃烧

90%的野火是由人类引起的,闪电每天袭击地球100000次,10%-20%的雷击可导致森林火灾。无论如何分割,森林大火总是在地球上某个地方发生。生态学家需要了解景观上有多少合适的栖息地。当森林火灾烧毁森林时,可运行擦除工具,因这些森林已不存在,不再适合某些物种的栖息地。用wildfire多边形和BOOM删除这些区域,将拥有更新的栖息地范围。
