制图学中的地图符号系统

地图的符号系统是什么?

地图符号系统是地图上的符号、颜色、线条和视觉元素。这些符号传达了有关物理世界的细节。例如,它可能包括道路、河流或人口密度,通过标准化这些符号,地图变得更容易阅读和理解。

GIS 中地图符号的类型

在 GIS 中,我们使用地图符号系统来描绘地图上的要素,可以将矢量符号分解为点、线和多边形,可以为栅格符号的连续和离散数据提供颜色渐变。最后,3D 符号通过自己的地图符号添加深度和维度。

以下是地图符号的一些示例:

点符号系统

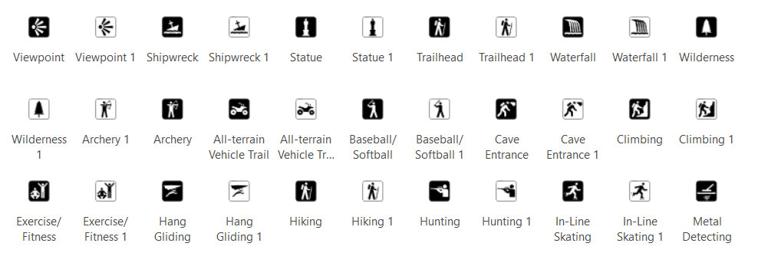

点符号使用不同的图标或标记在地图上标记特定位置。例如,国家公园管理局 (NPS) 符号系统包含卫生间、露营地和步道。每个都可以帮助游客识别公园服务和公园的布局。

点符号系统

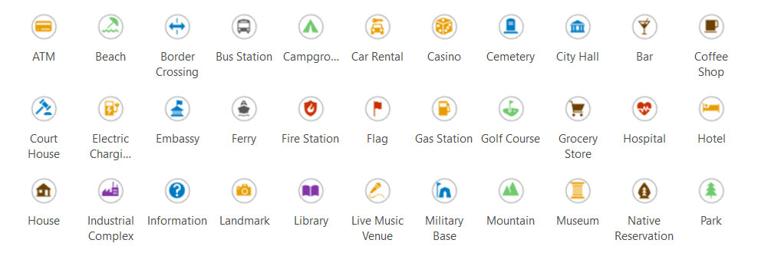

ArcGIS Pro 中的点符号比 NPS 符号更通用, 可以找到 ATM、海滩和医院等点符号。还有简单的图形标记,例如点、星或自定义图标。ArcGIS Pro 中的这些符号为各种地图类型提供了灵活性。

ArcGIS Pro 中的这些符号为各种地图类型提供了灵活性

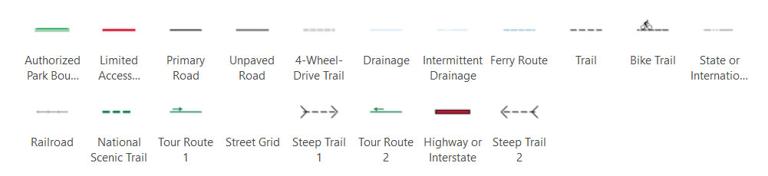

线符号系统

与点不同,线符号系统表示道路、河流和小径等线性要素。它们的样式、宽度和颜色可以不同,以传达不同类型的路径或边界。例如,可以区分主要高速公路和小人行道。通过改变其外观,线条符号系统还可以显示流动方向,例如河流。

线符号

多边形符号系统

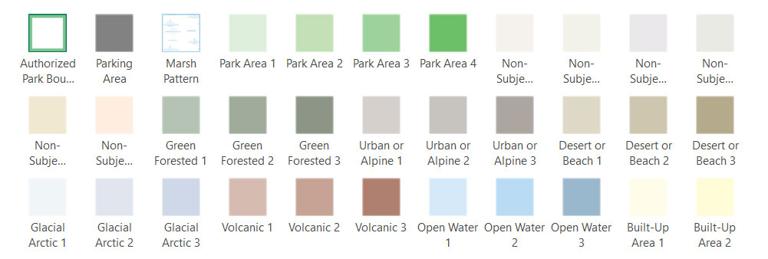

多边形符号系统通过将区域包围在形状内来表示区域。在 NPS 符号系统中,面符号系统区分公园边界、城市边界和水域。因此,多边形符号系统区分了国家公园内的各种陆地和水域特征。

多边形符号系统

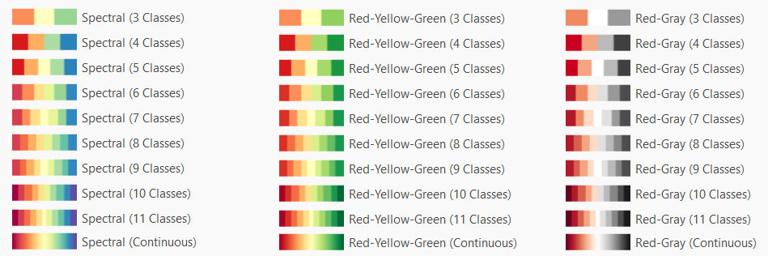

栅格填充符号系统

栅格数据的格式与矢量数据完全不同。它们不是顶点,而是网格表面。因此有光栅填充。这些可以分为连续的和离散的。离散栅格数据代表不同的类别,例如土地覆盖类型。而连续栅格数据显示整个表面的逐渐变化,例如温度。

栅格填充符号系统

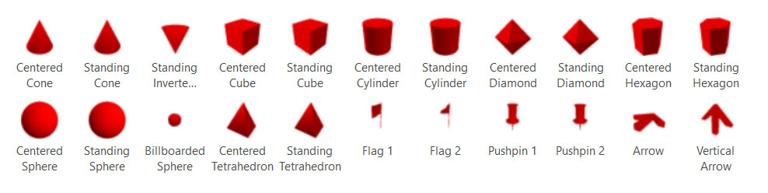

3D 符号系统

3D 制图增加了深度和视角,因此可以代表现实世界的特征。基本 3D 点符号包括圆锥体、球体和立方体等几何标记。但也有 3D 模型(如建筑物)甚至 3D 字体,与 2D 符号系统类似,可使用 3D 线和面符号系统。

3D 符号系统

GIS 中的符号系统

如何寻找符号系统呢?以下分享大家最喜欢的一些符号源,可以下载:

1.ColorBrewer

下载地址:https://colorbrewer2.org/

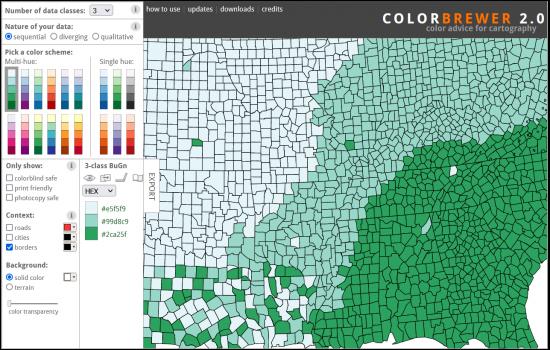

ColorBrewer 提供精心选择的配色方案。例如,可在 “colorblind safe” 、 “print-friendly” 和 “photocopy safe” 调色板之间进行选择。

制图师可以在 ArcGIS Pro 和 QGIS 中访问 ColorBrewer 符号系统。它还提供了一个有用的在线工具,供您试验可用的分区统计图。

ColorBrewer

2.ArcGIS Pro 样式

下载地址:https://esri-styles.maps.arcgis.com/home/index.html

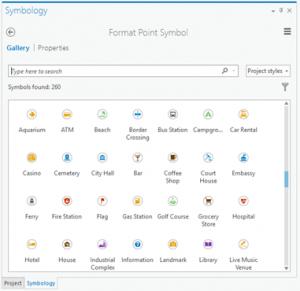

您是否正在寻找 ArcGIS Pro 中的符号系统呢?不用担心。Esri ArcGIS Pro 样式页面可供您参考。

此页面有近 200 个样式文件 (STYLX) 可供下载。很多喜欢的是交通、公共安全和林业风格。但这一页就像符号学的宝库,不要忘记也可以在 ArcGIS Online 中搜索样式!

ArcGIS Pro 样式

3.QGIS 样式库

下载地址:https://plugins.qgis.org/styles/

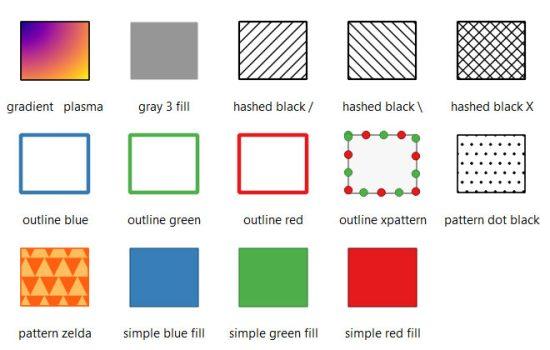

QGIS 样式库是 QGIS 样式和符号的在线集合。用户可以下载不同的视觉样式并将其应用于其空间数据。目前,有超过 160 种可供选择。我还建议按下载数量排序,看看其他人正在使用什么, 这些都非常适合在 QGIS 中制作地图。

QGIS 样式库

符号化地图图层

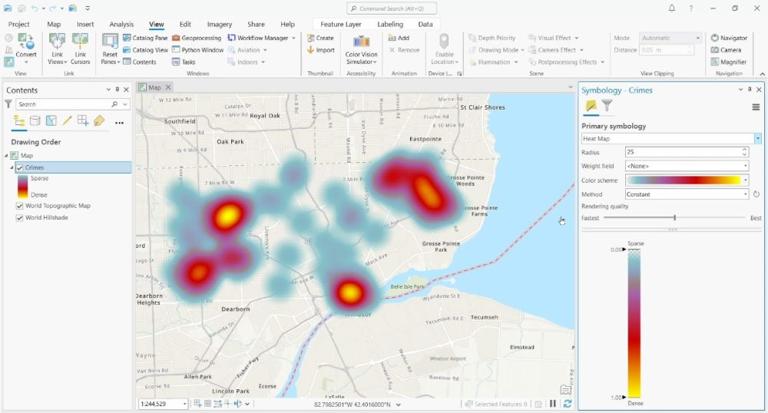

更改 ArcGIS Pro 和 QGIS 中的符号只需选择和替换它们即可。在 ArcGIS Pro 中,选择内容列表中的任意符号。这将打开右侧的符号系统面板。从这里只需选择要替换的符号即可,就像下面这张热图一样。

符号化地图图层

将样式文件添加到项目中

假设您对项目中可用的符号系统选择不满意,那么将如何向项目添加新符号呢? 要访问样式文件,可以通过 Esri ArcGIS Pro 样式页面下载一个样式文件。接下来,可通过 Catalog 将其添加到项目中。

或者,可以转到目录中的门户选项卡。接下来,单击 ArcGIS Online 按钮,最后搜索您想要添加到项目中的“样式”。

设计与符号

地图符号学是使用不同的符号和颜色来表示现实世界的事物,例如道路、河流和山脉。这些符号可以帮助人们一目了然地了解他们在地图上看到的内容。例如,蓝线可能显示河流,红线可能显示高速公路。

通过将复杂的地理转化为丰富多彩的线条和形状,地图符号系统可确保您在下一次冒险中不会迷路。
