3.2. 线¶

3.2.1. 脑卒中¶

线条表示的唯一强制属性是 划 . 这是一个 密钥属性 ；它的存在会触发适当的线符号的生成。

使用 卒中 作为一个关键属性可防止CSS产生缺省线条颜色的概念(作为 卒中 每次都必须提供信息)。

1. 导航到 可进入样式表对话框 页。

2. 点击 Choose a different layer 并选择 ne:roads 从名单上。

3. 点击 Create a new style 并选择以下选项：

   新层的工作区：	No workspace
   新样式名称：	line_example

4. 将生成的CSS定义替换为以下内容 划 例子：

   /* @title Line
    * @abstract Example line symbolization
    */
    * {
      stroke: blue;
    }


5. 点击 Submit 然后 Map 用于初始预览的选项卡。

   您可以使用此选项卡在编辑样式时跟随，每次都会刷新 Submit 已按下。



6. 你可以看看 SLD 选项卡，随时查看生成的SLD。目前它显示了一个由CSS生成的直行符号 划 财产：

   <sld:UserStyle>
      <sld:Name>Default Styler</sld:Name>
      <sld:FeatureTypeStyle>
         <sld:Name>name</sld:Name>
         <sld:Rule>
            <sld:Title>Line</sld:Title>
            <sld:Abstract>Example line symboloization</sld:Abstract>
            <sld:LineSymbolizer>
               <sld:Stroke>
                  <sld:CssParameter name="stroke">#0000ff</sld:CssParameter>
               </sld:Stroke>
            </sld:LineSymbolizer>
         </sld:Rule>
      </sld:FeatureTypeStyle>
   </sld:UserStyle>


7. 其他性能可用于微调外观。使用 stroke-width 指定线条宽度。

   /* @title Line
    * @abstract Example line symbolization
    */
    * {
      stroke: blue;
      stroke-width: 2px;
    }


8. 这个 stroke-dasharray 用于定义将线条呈现为点划线图案的分隔符。

   /* @title Line
    * @abstract Example line symbolization
    */
    * {
      stroke: blue;
      stroke-width: 2px;
      stroke-dasharray: 5 2;
    }


9. 检查 Map 选项卡以预览结果。



3.2.2. Z索引¶

下一个练习演示如何在使用多个笔划渲染一条线时绕过限制。

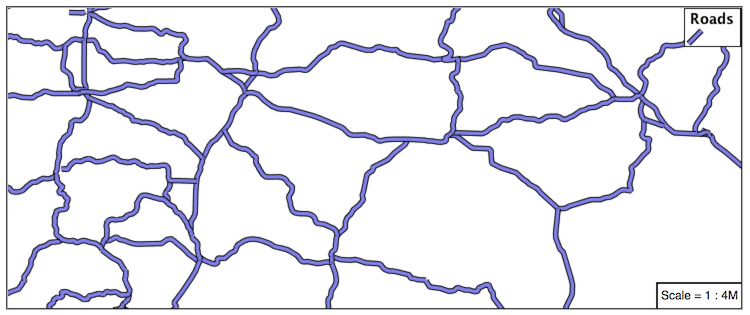

1. 提供两个冲程通常被用来提供一个对比边缘（称为套管）粗线工作。

   更新 line_example 包括以下内容：

   * {
     stroke: black, #8080E6;
     stroke-width: 5px, 3px;
   }


2. 如果你仔细看，你会发现我们最初的尝试有问题。每一条线的连接点表明套管分别勾勒出每一条线，使这些线随机重叠。理想情况下，我们希望控制这一过程，只对超额支付使用这种效果。

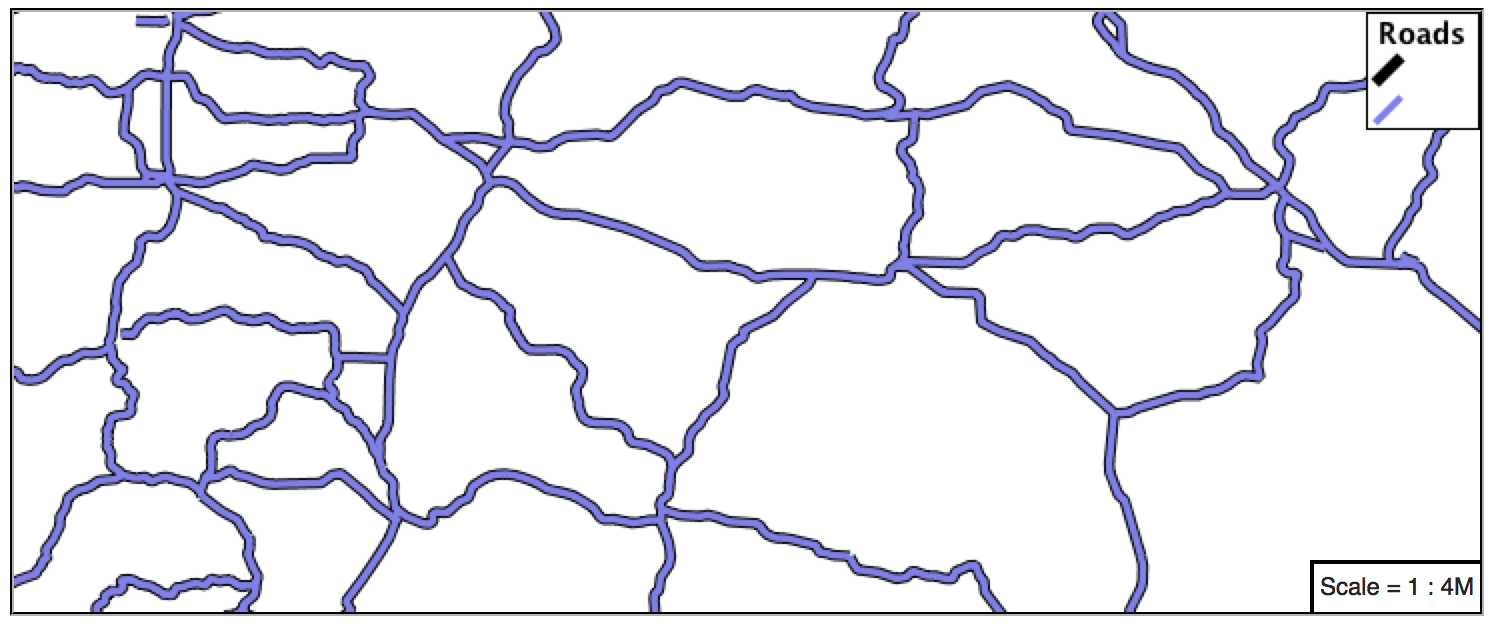

3. 这个 z-index 参数允许提供绘制顺序。这一次所有的粗黑线都是黎明前的（在z指数0处），然后是较细的蓝线（在z指数1处）。

   * {
     stroke: black, #8080E6;
     stroke-width: 5px, 3px;
     z-index: 0, 1;
   }


4. 如果你仔细看，你会发现不同之处。



5. 通过使用 z-index 我们已经能够模拟套管。



3.2.3. 标签¶

我们的下一个示例非常重要，因为它介绍了如何生成文本标签。

这也是我们使用动态样式的第一个示例（其中属性的值由数据中的属性定义）。

1. 要启用LineString标记，我们将需要同时使用 划 和 标签 .

   更新 line_example 包括以下内容：

   * {
     stroke: blue;
     label: [name];
   }


2. SLD标准记录了每种几何图形的默认标签位置。对于线串，初始标签位于线的中间点。



3. 我们使用了一个表达式来计算标签的属性值。这个 标签 属性是从 name 属性。表达式在方括号内提供，使用约束查询语言（cql）语法。

   * {
     stroke: blue;
     label: [name];
   }


4. 可以提供其他属性来微调标签显示：

   * {
     stroke: blue;
     label: [name];
     font-fill: black;
     label-offset: 7px;
   }


5. 这个 font-fill 属性设置为 black 提供标签颜色。

   * {
     stroke: blue;
     label: [name];
     font-fill: black;
     label-offset: 7px;
   }

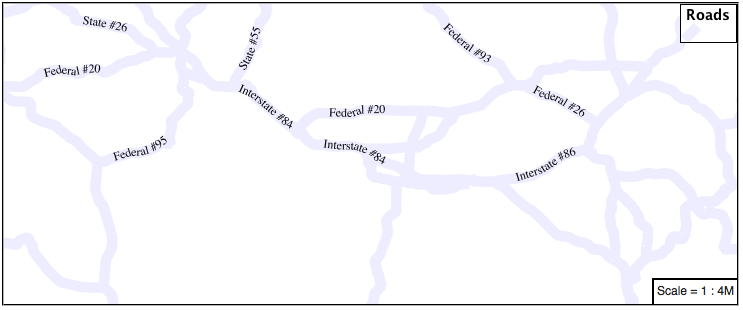

6. 这个 label-offset 属性用于调整用于标记的起始位置。

   通常，使用两个数字提供位移偏移(允许从用于线串标签的中点的x和y偏移)。

   当标记一个线串时，有一个特殊的扭曲：通过为 label-offset 我们可以要求渲染引擎将标签放置在一个与LineString设置的距离之外。

   * {
     stroke: blue;
     label: [name];
     font-fill: black;
     label-offset: 7px;
   }


7. 当以这种方式使用时，标签的旋转将自动调整以匹配LineString。



3.2.4. 标签的工作原理¶

渲染引擎在渲染每个层期间收集所有生成的标签。然后，在标记过程中，引擎对执行碰撞避免（以防止标签重叠）的标签进行排序。最后，渲染引擎在地图顶部绘制标签。即使避免了碰撞，您也可以发现标签间距如此之近以至于结果难以读取的区域。

为了更好地控制地理服务器渲染引擎，我们可以使用额外的参数。

1. 控制贴标过程的能力正是一个额外参数的用途。

   更新 line_example 包括以下内容：

   * {
     stroke: blue;
     label: [name];
     font-fill: black;
     label-offset: 7px;
     label-padding: 10;
   }


2. 参数 label-padding 在标签周围提供额外的空间，以避免碰撞。

   * {
     stroke: blue;
     label: [name];
     font-fill: black;
     label-offset: 7px;
     label-padding: 10;
   }


3. 每个标签现在都与它的邻居分离，提高了易读性。



3.2.5. 规模¶

本节探讨属性选择器和 @scale 同时使用选择器简化道路数据集的显示。

1. 更换 line_example CSS定义：

   [scalerank < 4] {
     stroke: black;
   }


2. 并使用 Map 选项卡以预览结果。



3. 这个 标尺 属性由自然地球数据集提供，以允许根据比例控制细节级别。我们的选择器将scalerank 4或更低版本的所有内容都短列出来，当我们缩小时提供了一个很好的快速预览。

4. 除了测试特性属性之外，选择器还可以用来检查渲染引擎的状态。

   将CSS替换为以下内容：

   [@scale > 35000000] {
      stroke: black;
   }
   [@scale < 35000000] {
      stroke: blue;
   }


5. 当您调整 Map 预览（使用鼠标滚轮）颜色将在黑色和蓝色之间变化。您可以读取右下角的当前比例，图例将更改以反映当前样式。



6. 将这两个概念放在一起可以根据比例控制级别细节：

   [@scale < 9000000] [scalerank > 7] {
     stroke: #888888;
   }

   [@scale < 17000000] [scalerank = 7] {
     stroke: #777777;
   }

   [@scale < 35000000] [scalerank = 6] {
     stroke: #444444;
   }

   [@scale > 9000000] [@scale < 70000000] [scalerank = 5] {
     stroke: #000055;
   }
   [@scale < 9000000] [scalerank = 5] {
     stroke: #000055;
     stroke-width: 2
   }

   [@scale > 35000000] [scalerank < 4] {
     stroke: black;
   }
   [@scale > 9000000] [@scale <= 35000000] [scalerank < 4] {
     stroke: black;
     stroke-width: 2
   }
   [@scale <= 9000000] [scalerank < 4] {
     stroke: black;
     stroke-width: 4
   }


7. 如上所示，选择器可以在同一规则中组合：

   • 用空格分隔的选择器组合CQL Filter和

   • 用逗号分隔的选择器使用cql过滤器或

   我们的第一条规则 [@scale < 9000000] [scalerank > 7] 检查刻度是否小于9米，刻度是否大于7。



3.2.6. 奖金¶

早点完成？这里有一些机会探索我们所学到的东西，以及需要创造性和研究的额外挑战。

在课堂环境中，请将挑战分成小组（这使我们能够在可用时间内完成所有材料）。
