LineSymbolizer

A LineSymbolizer 将功能样式设置为 线 .线条是既有位置又有长度的一维几何图形。每行由一个或多个 直线段 ,并且有两个 ends 或无(如果关闭)。

句法

A <LineSymbolizer> 包含可选 <Geometry> 元素和必需的 <Stroke> 元素,指定线条符号。

Tag

必修的?

Description

<Geometry>

指定要渲染的几何图形。

<Stroke>

是的

指定线条的样式。

<PerpendicularOffset>

指定当前行的垂直偏移量

几何图形

这个 <Geometry> 元素是可选的。如果存在,它指定FeatureType属性,从中使用 PropertyName 元素。另请参见 SLD中的几何变换 用于指定几何图形的地理服务器扩展。

任何类型的几何图形都可以使用 <LineSymbolizer> .点几何图形被视为具有水平方向的零长度线。对于多边形几何图形,边界(或边界)用作线,每条线都是一个无端点的闭合环。

脑卒中

这个 <Stroke> 元素指定线条的样式。有三个元素可以包含在 <Stroke> 元素。

Tag

必修的?

Description

<GraphicFill>

以重复模式呈现线条的像素。

<GraphicStroke>

用重复的线性图形渲染线条。

<CssParameter>

0..N

确定笔划样式参数。

GraphicFill

这个 <GraphicFill> 元素指定用重复的图形图像或符号填充线条的像素。图形由a指定 <Graphic> 子元素,在 PointSymbolizer 图解的 部分。

GraphicStroke

这个 <GraphicStroke> 元素指定要使用线条后面的重复图形图像或符号绘制线条。该图形由 <Graphic> 子元素,它在 PointSymbolizer 图解的 一节。

图形符号的间距可以使用 <Size> 元素在 <Graphic> 元素,或 <CSSParameter name="stroke-dasharray">Stroke 元素。

CssParameter

这个 <CssParameter> 元素描述行的基本样式。任何数量的 <CssParameter> 可以指定元素。

The name attribute indicates what aspect of styling an element specifies, using the standard CSS/SVG styling model. The content of the element supplies the value of the styling parameter. The value may contain expressions.

支持以下参数:

Parameter

必修的?

Description

name="stroke"

指定给定给线条的纯色,格式为 #RRGGBB .默认为黑色 (#000000

name="stroke-width"

指定线条的宽度(像素)。默认为 1 .

name="stroke-opacity"

指定线条的不透明度(透明度)。值是一个介于 0 (完全透明)和 1 (完全不透明)。默认为 1 .

name="stroke-linejoin"

确定如何在线段的交点处呈现线条。可能的值是 mitre (尖角) round (圆角),以及 bevel (对角)。默认为 mitre .

name="stroke-linecap"

确定线条末端的渲染方式。可能的值是 butt (锋利的方形边缘) round (圆形边缘),以及 square (略微拉长的方形边缘)。默认为 butt .

name="stroke-dasharray"

将破折号模式编码为由空格分隔的一系列数字。奇数索引数(第一、第三等)确定以像素为单位绘制线条的长度,偶数索引数(第二、第四等)确定以像素为单位空白线条的长度。默认值是一条连续的线。 Starting from version 2.1 短划线数组可以与图形笔画组合,以生成具有交替符号或线条和符号混合的复杂线条样式。

name="stroke-dashoffset"

以像素为单位指定到 dasharray 开始绘制的图案。默认为 0 .

PerpendicularOffset

这个 <PerpendicularOffset> 元素是可选的。它是SE 1.1规范的本机版本,但在SLD 1.0中也支持它作为供应商扩展。

如果存在,它会使渲染器在给定距离处绘制一条与原始渲染器平行的线。当应用于行时,正值在左侧生成一条平行线,在右侧生成负值。当应用在多边形上时,正被解释为向外,负被解释为向内。

作为大多数财产, <PerpendicularOffset> 接受表达式。

使用它时应该小心,因为它可能成为性能瓶颈。当补偿线时,使用了一种快速补偿算法,它在小距离下工作得很好,但可以在更高的值下生成可见的伪影。当处理多边形时,使用快速偏移线算法时,离原始几何体最多3个像素,然后使用完全缓冲算法,它始终提供正确的结果,但明显更昂贵。

基本实例

以下符号取自 线 节中 SLD食谱 .

1       <LineSymbolizer>
2         <Stroke>
3           <CssParameter name="stroke">#0000FF</CssParameter>
4           <CssParameter name="stroke-width">3</CssParameter>
5           <CssParameter name="stroke-dasharray">5 2</CssParameter>
6         </Stroke>
7       </LineSymbolizer>

符号将特征样式设置为宽3像素的蓝色虚线。

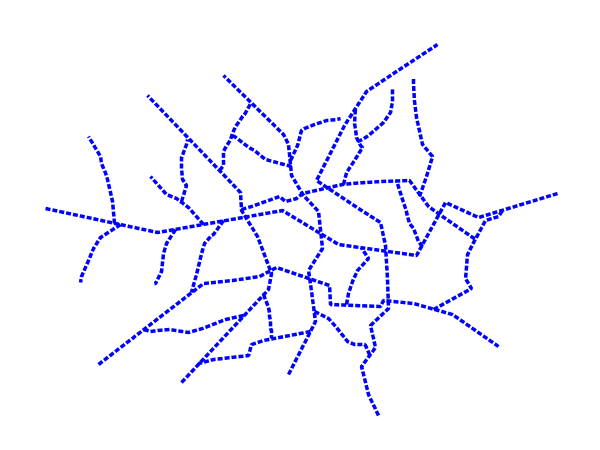

../../../_images/line_dashedline1.png

蓝色虚线

偏移线

下面的样式摘要生成一条实线,然后在其左侧生成一条3像素的蓝色虚线。

 1       <LineSymbolizer>
 2         <Stroke>
 3           <CssParameter name="stroke">#000000</CssParameter>
 4           <CssParameter name="stroke-width">2</CssParameter>
 5         </Stroke>
 6       </LineSymbolizer>
 7       <LineSymbolizer>
 8         <Stroke>
 9           <CssParameter name="stroke">#0000FF</CssParameter>
10           <CssParameter name="stroke-width">3</CssParameter>
11           <CssParameter name="stroke-dasharray">5 2</CssParameter>
12         </Stroke>
13         <PerpendicularOffset>3</PerpendicularOffset>
14       </LineSymbolizer>

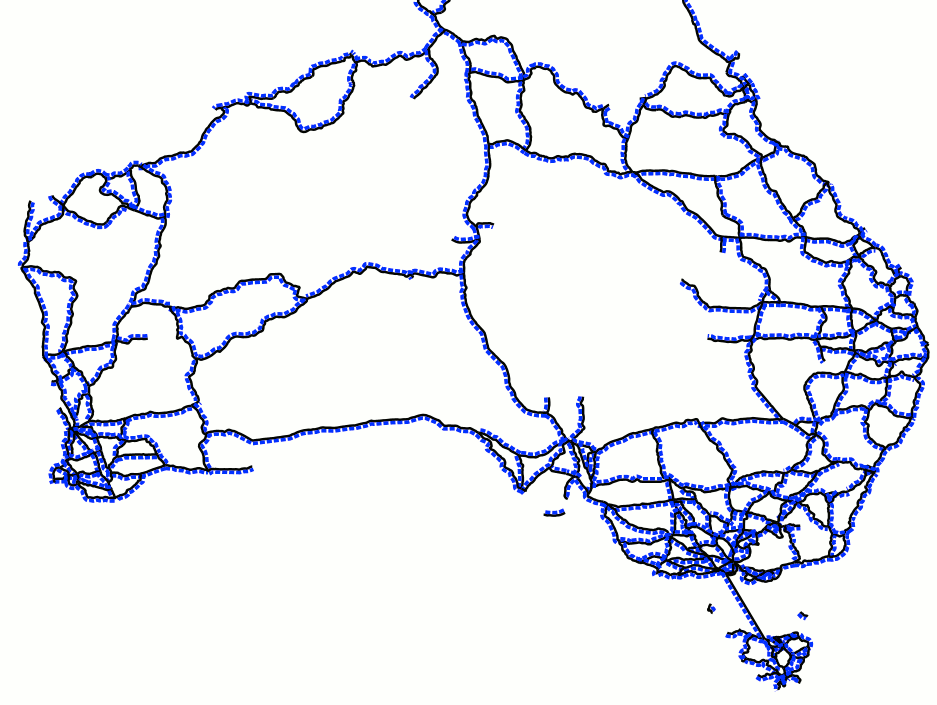

../../../_images/line_dashoffset.png

左偏移虚线

偏移多边形

下面的样式摘要为多边形构建一条向内偏移线。

 1       <PolygonSymbolizer>
 2         <Stroke>
 3           <CssParameter name="stroke">#000000</CssParameter>
 4           <CssParameter name="stroke-width">2</CssParameter>
 5         </Stroke>
 6       </PolygonSymbolizer>
 7       <LineSymbolizer>
 8         <Stroke>
 9           <CssParameter name="stroke">#AAAAAA</CssParameter>
10           <CssParameter name="stroke-width">3</CssParameter>
11         </Stroke>
12         <PerpendicularOffset>-2</PerpendicularOffset>
13       </LineSymbolizer>

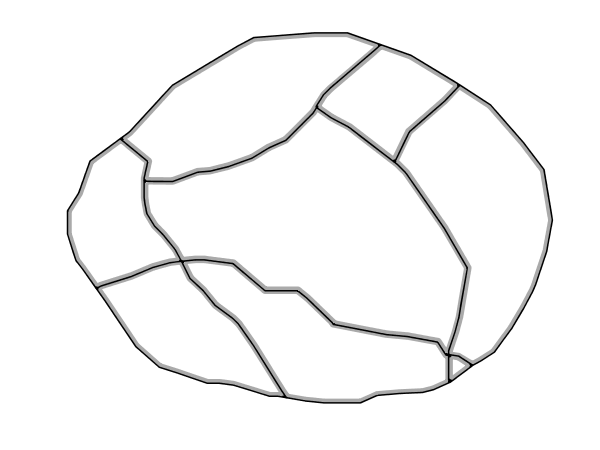

../../../_images/polygon_offset1.png

向内偏移线
