5.5. 添加标注¶

我们对几何特征的样式设计进行了全面的探索，但是如何在地图上表示文本属性呢？与纸质地图一样，您需要一个标记引擎，GeoServer为您提供了正确的工具。可以向任何类型的要素添加标签；让我们从点开始。

5.5.1. 行动时间-标记点¶

您可能是一位地理极客，并且您首先知道地图上的地名是什么。但是地图并不总是那么富有表现力，没有一些参考文字，老百姓往往会感到困惑。您还记得用“人口稠密的地方”图层设置样式的漂亮地图吗？在标记旁边加上一些标签，它们看起来会好得多： 1.拿着 PopulatedPlacesStroke.xml 文件，复制到 PopulatedPlacesLabeled.xml ，然后在文本编辑器中编辑新文件。

2.转到第9行并替换 Name 具有以下内容的元素：

<Name>PopulatedPlacesLabeled</Name>

3.转到第11行并替换 Title 具有以下内容的元素：

<Title>Geoserver Beginners Guide: Populated Places with styled labels</Title>

4.转到第17行并将标记更改为 circle ：

<WellKnownName>circle</WellKnownName>

5.转到第26行并将大小设置为 8 ：

<Size>8</Size>

6.后 PointSymbolizer ，添加新的 TextSymbolizer 元素。在里面你有指定层属性的哪个字段将用于提取文本字符串（请注意该属性的名称区分大小写）。这是用 Label 元素。然后添加 Font 元素指定GeoServer将用于绘制标签和文本属性的字体系列：

<TextSymbolizer>
    <Label>
        <ogc:PropertyName>NAME</ogc:PropertyName>
    </Label>
    <Font>
        <CssParameter name="font-family">Arial</CssParameter>
        <CssParameter name="font-size">12</CssParameter>
        <CssParameter name="font-style">normal</CssParameter>
        <CssParameter name="font-weight">italyc</CssParameter>
    </Font>
</TextSymbolizer>

7.现在必须设置标签的位置。位置相对于点特征，您可以添加 LabelPlacement 元素。我们希望在右上角有一个相对于点的标签，所以我们使用 AnchorPoint 元素，设置为 0 和A 取代元素，设置为 2 沿x轴的像素和 5 沿y轴的像素：

<LabelPlacement>
    <PointPlacement>
        <AnchorPoint>
            <AnchorPointX>0</AnchorPointX>
            <AnchorPointY>0</AnchorPointY>
        </AnchorPoint>
        <Displacement>
            <DisplacementX>2</DisplacementX>
            <DisplacementY>5</DisplacementY>
        </Displacement>
    </PointPlacement>
</LabelPlacement>

8.最后你需要为你的标签设置颜色。使用 Fill 元素并将其设置为黑色。在 LabelPlacement 章节：

<Fill>
    <CssParameter name="fill">#000000</CssParameter>
</Fill>

9.现在保存您的文档并将其上载到GeoServer中的样式编辑器。

10.点击 Validate 检查你是否拼错了什么。当它没有返回错误时，单击提交按钮。

11.现在去 Data | layers 部分并单击 ne_50m_populated_places 图层以打开图层属性窗体。

12.转到“样式”部分，然后将 CountriesHatching 添加到“选定样式”列表中。点击保存。

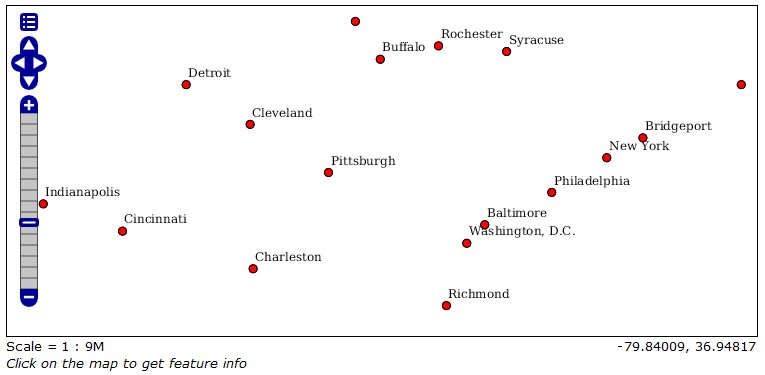

13.打开“图层预览”贴图，然后从下拉列表中选择 PopulatedPlacesLabeled 样式，然后放大以获得更好的标签预览。

刚刚发生了什么？¶

我们使用字体（注意字体必须在服务器端可用）和布局属性添加了漂亮的标签。

5.5.2. 行动时间-标记线¶

地名是有用的，但没有道路名称或至少道路代码的路线图几乎是无用的。您需要返回道路样式并添加代码以启用道路标签：

1.拿着 Roads.xml 文件，复制到 RoadsLabeled.xml ，然后在文本编辑器中编辑新文件。

2.转到第9行并替换 Name 具有以下代码段的元素：

<Name>RoadsLabeled</Name>

3.转到第11行并替换书名具有以下代码段的元素：

<Title>Geoserver Beginners Guide: Roads with labels along the line</Title>

4.删除最后一个 LineSymbolizer ，从第26行到第31行。我们需要一个更简单的符号才能有一张漂亮的地图。

5.将黑线的宽度设置为 4 ：

<CssParameter name="stroke-width">4</CssParameter>

6.将红线宽度设置为 2 ：

<CssParameter name="stroke-width">4</CssParameter>

7.最后一次之后 LineSymbolizer ，添加新的 TextSymbolizer 元素。在其中，必须指定层属性的哪个字段将用于提取文本字符串。（不幸的是，自然地球道路数据集不包括道路名称，因此我们必须使用州名称。）这是通过标签元素。然后添加 LabelPlacement 元素指定相对于行放置标签的位置：

<TextSymbolizer>
    <Label>
        <ogc:PropertyName>NAME</ogc:PropertyName>
    </Label>
    <LabelPlacement>
        <LinePlacement>
            <PerpendicularOffset>10</PerpendicularOffset>
        </LinePlacement>
    </LabelPlacement>
</TextSymbolizer>

8.添加 Fill 元素位于 LabelPlacement 章节。将标签颜色设置为黑色：

<Fill>
    <CssParameter name="fill">#000000</CssParameter>
</Fill>

9.现在保存您的文档并将其上载到GeoServer中的样式编辑器。

10.点击 Validate 检查你是否拼错了什么。当它没有返回错误时，单击提交按钮。

11.现在去 Data 层部分并单击 10m_roads_north_ america 图层打开图层属性窗体。

12.转到“样式”部分，然后将 CountriesHatching 添加到“选定样式”列表中。点击保存。

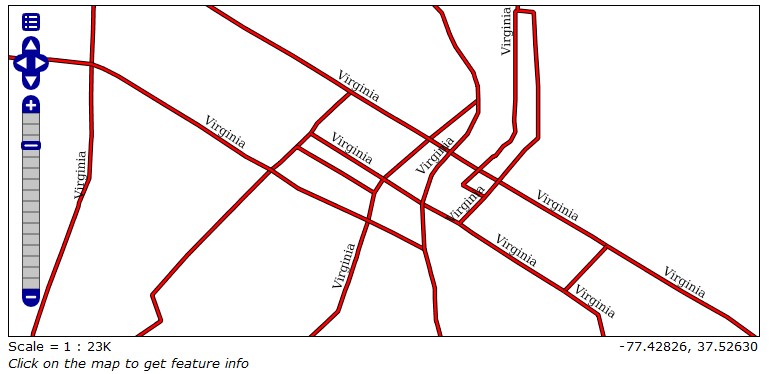

13.打开“图层预览”地图，然后缩放到很小的区域。打开控件，然后从下拉列表中选择RoadsLabeled样式。是的，您在弗吉尼亚州！

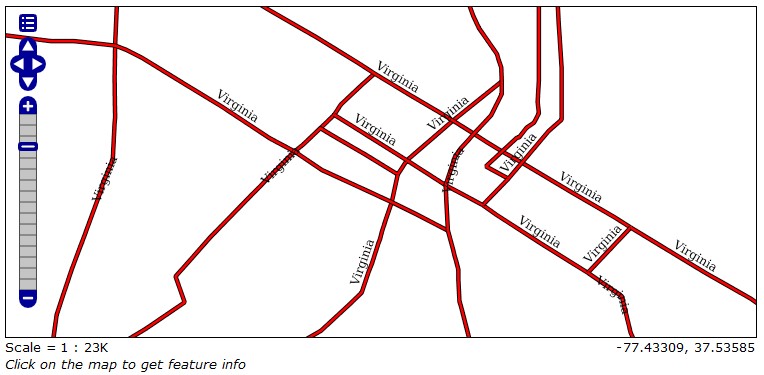

14.现在添加一些GeoServer扩展。之后 Fill 元素，添加一个选项，使标签跟随弯曲道路，并设置弯曲的最大角度值。标签的最大位移设置GeoServer标签引擎可以移动文本以避免重叠的像素数。最后一个参数使GeoServer在长道路上每300像素重复一次标签。

<VendorOption name="followLine">true</VendorOption>
<VendorOption name="maxAngleDelta">90</VendorOption>
<VendorOption name="maxDisplacement">400</VendorOption>
<VendorOption name="repeat">300</VendorOption>

刚刚发生了什么？¶

你用你的风格在道路上贴上标签。通过合并仅在GeoServer中可用的SLD功能和选项，您可以创建漂亮的标签并以可读的形式放置它们。

试一试-线条的样式标签¶

我们没有为道路标签设置字体，也没有像为点设置任何文本属性。

是否可以应用文本样式修改上一个样式？自己试试看 RoadsLabeledStyled.xml 如果需要帮助，请参阅本章参考资料中的文件。

5.5.3. 动作时间-标记多边形¶

我们现在将返回到我们的国家数据集，为国家样式添加标签。虽然大多数属性是我们在标记点和线时已经看到的，但是我们将添加代码来在标签周围生成光环。光环可以增强标签的可读性：

1.拿着 Countries.xml 文件，复制到 CountriesLabeled.xml ，然后在文本编辑器中编辑新文件。

2.转到第9行并替换 Name 具有以下代码段的元素：

<Name>CountriesLabeled</Name>

3.转到第11行并替换书名具有以下代码段的元素：

<Title>Geoserver Beginners Guide: Countries with labels</Title>

4.添加 TextSymbolizer 元素位于 PolygonSymbolizer . 在其中，定义包含文本以及用于绘制标签的字体名称和样式的功能字段：

<TextSymbolizer>
    <Label>
        <ogc:PropertyName>NAME</ogc:PropertyName>
    </Label>
    <Font>
        <CssParameter name="font-family">Arial</CssParameter>
        <CssParameter name="font-size">11</CssParameter>
        <CssParameter name="font-style">normal</CssParameter>
        <CssParameter name="font-weight">bold</CssParameter>
    </Font>
<TextSymbolizer>

5.多边形标签的放置非常类似于点。之后 Font 节，添加 LabelPlacement 并设置 AnchorPoint ：

<LabelPlacement>
    <PointPlacement>
        <AnchorPoint>
            <AnchorPointX>0.5</AnchorPointX>
            <AnchorPointY>0.5</AnchorPointY>
        </AnchorPoint>
    </PointPlacement>
</LabelPlacement>

6.通过添加 Fill 章节：

<Fill>
    <CssParameter name="fill">#000000</CssParameter>
</Fill>

7.在此之后，添加两个供应商选项。第一行通过将标签上的换行设置为 50 像素，第二组 150 像素作为标签聚集位置的最大位移：

<VendorOption name="autoWrap">50</VendorOption>
<VendorOption name="maxDisplacement">150</VendorOption>

8.最后添加光环的代码。我们将使用白色光晕，以最大限度地提高对比度 3 文本周围的像素宽度：

<Halo>
    <Radius>3</Radius>
    <Fill>
        <CssParameter name="fill">#FFFFFF</CssParameter>
    </Fill>
</Halo>

9.现在保存您的文档并将其上载到GeoServer中的样式编辑器。

10.点击验证检查你是否拼错了什么。当它没有返回错误时，单击提交按钮。

11.现在去 Data 层 部分并单击 ne_50m_admin_0_ 国家 图层打开图层属性窗体。

12.转到 Style 部分，然后将 CountriesGraphics 添加到 Selected Styles 列表中。单击“保存”按钮。

13.打开“图层预览”地图，然后缩放到欧洲。打开控件，然后从下拉列表中选择 CountriesLabeled 样式。

刚刚发生了什么？¶

我们使用标准的SLD元素和GeoServer扩展来为多边形功能构建漂亮的标签。您可能已经注意到，除了标签之外，我们创建的所有样式对所有要素使用相同的符号。现在是探索专题制图的时候了。
