4.4. 配置栅格数据源

栅格数据源通常用于读取卫星图像,扫描地图和 数字高程模型DEM )。 您可以将此数据添加为地图的基础层。

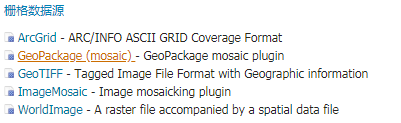

raster

图 4.32 raster

4.4.1. ArcGrid

这是Esri创建的专有二进制格式,与ArcGIS一起使用。 GeoServer中包含一个示例。 查看 arcGridSample公司 数据存储和 nurc:Arc_Sample 层。

4.4.2. GeoTiff

TIFF 文件通常用作航空照片的存储格式。 GeoTiffhttp://trac.osgeo.org/geotiff/ )是TIFF格式的扩展。 它包括标题、SRS和边界框中的地理空间数据。查看名为 sf:sfdem .

那么GeoTIFF与TIFF有哪些区别呢?

TIFF (Tag Image File Format) 图像文件是图形图像处理中常用的格式之一, 其图像格式很复杂, 但 由于它对图像信息的存放灵活多变, 可以支持很多色彩系统, 而且独立于操作系统, 因此得到了广泛 应用。 在各种地理信息系统、摄影测量与遥感等应用中, 要求图像具有地理编码信息, 例如图像所在的坐标系、比例尺、图像上点的坐标、经纬度、长度单位及角度单位等等。 对于存储和读取这些信息, 纯TIFF 格式的图像文件是很难做到的, 而GeoTIFF 作为TIFF 的一种扩展, 在TIFF 的基础上定义 了一些GeoTag (地理标签) , 比如坐标系、经纬度等信息,来对各种坐标系统、椭球基准、投影信息等进行定义和存储, 使图像数 据和地理数据存储在同一图像文件中, 这样就为广大用户制作和使用带有地理信息的图像提供了方便 的途径。 在数据结构上的差异可以参考下面这篇文章( http://blog.geohey.com/geotiff-shu-ju-ge-shi-tan-suo/

4.4.3. Gtopo30

这是由“美国地质调查局”( USGS )开发的DEM格式。 GTOPO30 是一个全球的数字高程模型,它覆盖西经180度至东经180度,南纬90至北纬90度的所有区域。它的分辨率为30秒(即0.00833333度),生成 一个21,600(行)×43,200(列)的DEM。其高程值范围在-407至8752米。 在数字高程模型中,海洋地区被指定为-9999。 低地沿海一带,海拔至少有1米。 由于图象为栅格数据,在影像上小于一个像素的点被忽略(即面积小于1平方千米的小岛)。 为了便于数据的分 发,GTOPO30 被划分为33个小的区域(tiles)。 从南纬60度至北纬90度,西经180度至东经180度的地区被划分为大小为50(纬度)×40(经度)的27块区域, 南极洲(南纬90至南纬60度,西经180至东经180度的区域)被划分为6个区域(30×60)。 所有区域的命名由其左上角的坐标所决定。

使用时,一般来说,每个包都含有8个文件,后缀分别是DEM, DMW, GIF, HDR, PRJ, SCH, SRC, STX,在使用GMT绘图时只需用到DEM文件。 名称中的30代表30弧秒,这是此格式的固定单元格大小。(角秒,又称弧秒,是量度平面角的单位,即角分的六十分之一,符号为 " 。 在不会引起混淆时,可简称作秒。“角秒”二字只限用于描述角度,不能于其他以“秒”作单位.)

4.4.4. ImageMosaic

此数据存储允许创建一组地理参考图像的镶嵌形式,Geoserver中的ImageMosaic插件可以实现将两个或者两个以上的多幅影像进行镶嵌,并使坐标相同的多幅影像重叠成一个连续图象。 例如geotiff文件的文件夹。

添加数据源 add_raster 发布图层是进行配置 publist_img

当您想将多个图像组合在一起以创建连续的流动覆盖时, 通常会使用它。这是一个相当高级的话题。 查看GeoServer联机参考以了解更多信息: http://docs.geoserver.org/stable/en/user/data/imagemosaic.html .

4.4.5. WorldImage

这是ESRI最初开发的另一种格式。它是一个普通的ASCII格式的文件加上一个栅格图像。 文本文件描述如何使用图像。 这些很容易被 tfwtiffjpwjpeg )文件扩展名。 GeoServer附带了一些示例。 您将看到一个名为 worldImageSample 一层叫做 nurc:Img_Sample .
