场效应管缓冲区偏差计算器

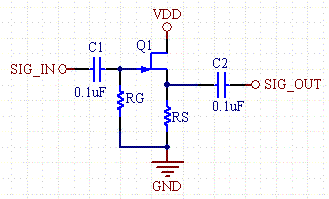

一款JFET缓冲区（共漏放大器）是很有用的，因为与晶体管相比它具有非常高的输入阻抗。

Equations:

\( I_{DS}= IDSS(1-VGS/Vp)^2 \)

\(R_S= VRS/IDS \)

VGS称为门极-源极间遮断电压或者截止电压,用VGS (off)示。n沟道JFET的情况则VGS (off) 值带有负的符号,测量实际的JFET对应ID =0的VGS 因为很困难,在放大器使用的小信号JFET时,将达到\(ID =0.1-10μA \)的VGS 定义为VGS (off) 的情况多些。
