超级电容工作时间
最大Vcap
最小Vcap
电容值
VBAT最大值
IBAT最大值
IBAT典型值
线性IBAT

超级电容工作时间

该计算器根据电容器的起始电压和终止电压、放电电流和电容量确定超级电容供电时,时间保持状态下的工作时间。

其中:

最大Vcap对应VCC的最大值,可查阅相关的数据资料,即:(VCC最大值) - (二极管压降)

最小Vcap是RTC振荡器工作电压的最小值,可查阅相关的数据资料。

IBAT最大值是电池的最大电流,可查阅相关的数据资料。

IBAT典型值是在25°C和标称电源电压下定义的典型电池电流,可查阅相关的数据资料。

VBAT最大值是VBAT引脚的最大电压,可查阅相关的数据资料。

IBAT最大值和IBAT典型值用于计算最大IBAT和典型IBAT下的工作时间(小时)。计算工作时间时,假设IBAT电流保持恒定,无需考虑电池输入引脚的电压。

计算线性IBAT下的工作时间时,假设振荡器电流与输入电压成正比,即表现为电阻特性。利用数据资料中提供的IBAT最大值和VBAT最大值计算电路的等效电 阻,该电阻用来计算电池备份时间。

规格表举例

推荐直流工作条件(TA= -40°C至+85°C)

参数 符号 条件 最小值 典型值 最大值 点位
电源电压 VCC   2.7 3.0 3.3 V
电池电压 VBAT   1.3 3.0 3.7 V
表1

直流电气特性(TA= -40°C至+85°C)

参数 符号 条件 最小值 典型值 最大值 点位
电池电流 VBAT     600 1000 nA
表2

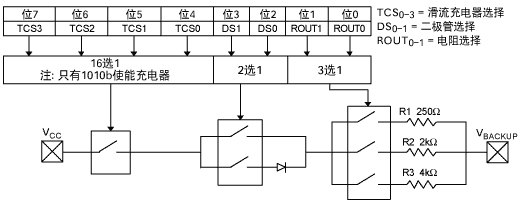

典型RTC涓流充电器内部电路

图1

注:有些器件的二极管选择电路允许选择1或2节串联二极管,有些器件可选择0或1节二极管。假设每只二极管的压降为0.7V。

带有超级电容备份电源的典型RTC电路

图2
