标准电阻阻值速查表

美国电子工业协会定义了一个标准电阻值系统(其实这里系统对电容和电感也是适用的),这个系统是在上个世纪定义的,那个时候电阻都还是碳膜工艺的,精度非常低。为了理解电阻值系统,拿10%精度的电阻来说,如果第一个电阻值是100Ω,就没有必要做105Ω的,因为100Ω的电阻精度是90到110Ω,所以第二个有意义的电阻值是120Ω,阻值精度范围从110Ω到130Ω。用这种方式类推从100Ω到1000Ω的电阻值是100, 120, 150, 180, 220, 270, 330等,这就是EIA定义的E12系列的电阻值。

EIA定义了几个系列的精度值的电阻值,分别是E3 E6 E12 E24 E48 E96 E192,E后面的数字代表从100到1000总共有几个阻值,其它电阻值按10的指数乘除得到,如4.7Ω、4.7KΩ等。所有系列的精度定义及值如下所示:

E6 20% 精度(现在很少使用)

E12 10% 精度

E24 5% 精度

E48 2% 精度

E96 1% 精度

E192 0.5%, 0.25%, 0.1% 和更高精度

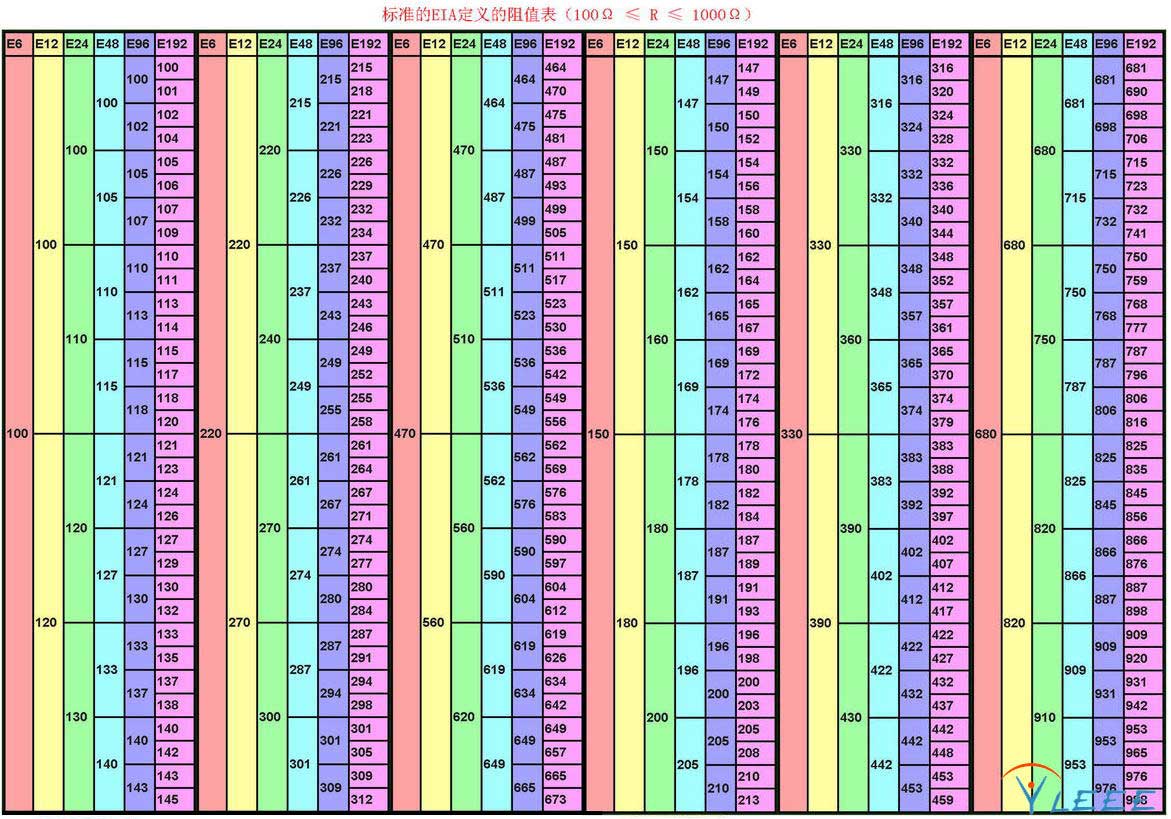

以下表格中基本电阻数值,可以乘以倍率,从而得到其它阻值系列。

标准电阻阻值速查表
