J型天线尺寸在线计算器

J型天线尺寸在线计算器

分类: 材料计算 更新时间: 2019-10-28

App说明

J型天线因制作简单,取材容易,一直受调频发射机爱好者青睐,制作时可以选用1 mm左右的空调铜管,按照计算的尺寸制作,无需专业工具制作就能获很好的效果。

使用示例

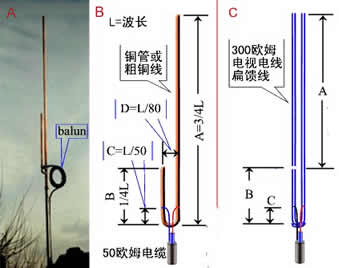

输入频率即能求出J型天线的A短长,B短长,C短长,D短长

输入频率:100MHz

输出结果:

A 段长:7.05英尺,84.60英寸,2.149米

B 段长:2.34英尺,28.8英寸,0.713米

C 段长:0.23英尺,2.76英寸,0.07米

D 段长:0.22英尺,2.64英寸,0.067米

注意事项

如找不到铜管,亦可以用2.5平方的铜线制作。
