555定时电路在线计算器

分类: 电子计算 更新时间: 2019-04-29
实际计算结果
保留有效位数后结果

App说明

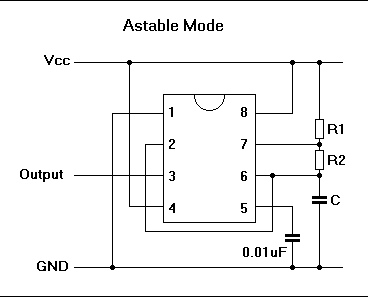

输入参数:R1 (ohm); R2(ohm); C(F)

输出参数:占空比(%), 高电平时间(s),低电平时间(s), 频率(Hz)

计算公式:

TH (高电平时间s) = 0.693 * (R1 + R2) * C

TL (低电平时间s) = 0.693 * R2 * C

Frequency(输频出率) = 1.44 / ((R1 + R2 + R2) * C

DCP(占空比%) = (T(h) / (T(h) + T(l))) * 100

使用示例

电容为1,电阻分别为2,5时:

TH (高电平时间s) = 0.693 * (R1 + R2) * C=4.851

TL (低电平时间s) = 0.693 * R2 * C=3.465

Frequency(输频出率) = 1.44 / ((R1 + R2 + R2) * C=0.120

DCP(占空比%) = (T(h) / (T(h) + T(l))) * 100=58.333

注意事项

注意:输入参数C为电容单位为法拉,输入参数R为电阻单位为欧姆。
