CAD数据与ArcGIS数据介绍

地图数据来源多种多样,大多数使用的是计算机辅助设计软件(CAD)制作的数据,CAD软件制图自动化程度高,操作简单,容易编辑,出图美观,且易于进行二次开发,因此CAD格式地图数据转换为其他GIS软件能支持的格式是在工作中经常用到的操作。ArcGIS作为GIS领域内常用软件,具有强大的数据分析、数据管理等功能,且能建立功能强大的本地数据库。

数据转换前的准备工作

CAD与ArcGIS在数据结构上存在较大的差异,CAD数据类型较为丰富,支持简单点、线、面、多义线、椭圆、块、文字等多种数据类型,而转换到ArcGIS中,只转换为点、线、面、注记等类型,这使得CAD图形数据不能很好的满足ArcGIS的要求,如:CAD中的Text数据类型,直接转换后只转换为ArcGIS中的Point,因此在做数据转换前,需要对源数据进行预处理。

(1)重命名CAD文件,如果转换前后数据命名规则有差异,最好重命名数据,保证在做完数据格式转换后,仍能清晰区分图层内容。

(2)筛选转换内容。如果只需将CAD文件的部分图层或只对图层中的一部分内容感兴趣,只要选择需要转换格式的图层,将它们复制到一个新的CAD文件中,留作转换备用。

(3)删除多余要素。采用擦除工具将所有多余要素删除,如:标题、边界、图例等,只留下需要进行转换的几何要素即可。

(4)CAD图层内容提取。数据转换前,确保所有要素都只存在于一个属于它们的图层中,擦除所有不属于本层的要素,或者将其复制到一个新的图层中。

(5)检查CAD数据坐标系统。大多数CAD数据的坐标系都采用GIS系统中能够识别的坐标系统,确定CAD的坐标系统有利于GIS坐标系统的确定级转换后坐标系统的处理。

为减少数据格式转换后大量的后续数据处理工作,数据转换前的工作非常必要,能够使转换后的问题尽量减少,不会出现重大错误,又能保证数据转换的精度。

CAD 到GIS数据转换方法

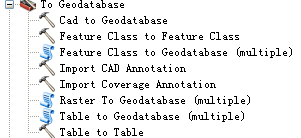

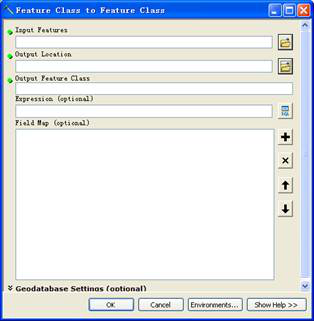

ArcGIS软件的ArcToolbox工具箱中有2个数据格式转换工具,分别是Conversion Tools 和Data Interoperability tools,其中,Conversion Tools有直接转换为 Geodatabase格式的工具(Feature class to featureclass),采用该工具进行格式转换时,原始数据只能是要素类(Feature class)

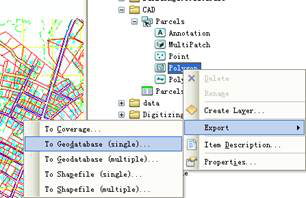

也可以在要素类上直接单击右键,选择Export 转换,这种方法比较简单,能够直接调用工具箱中的Feature class to feature class 工具,只需要注意当转换出的数据为Geodatabase格式时,数据的输出目标位置为数据库;当转出的数据位shapefile格式时,数据输出的目标位置为文件夹。

以上方法在地图图形元素不多时,可以采用。但是当DWG文件内元素个数过多时,如果无法再ArcGIS中显示,不能直接做转换,建议采用Data interoperability tools中的Quick Import工具先将CAD数据转换成Geodatabase格式,再经过处理后转换为需要的shapefile格式。
