(1)方位投影

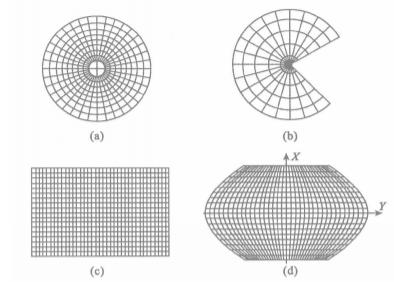

纬线投影为同心圆,经线投影为同心圆的直径,两经线之间的夹角与相应经差相等。在方位投影中,又分为透视方位投影与非透视方位投影(如下图(a))。

(2)圆锥投影

这类投影纬线投影为同心圆弧,经线投影为同心圆的半径, 两经线间的夹角与相应的经差成正比(如下图(b))所示)。此类典型的投影如Albers投影是等面积割圆锥投影。

(3)圆柱投影

这类投影纬线投影为一组平行直线,经线投影为一组与纬线正交的平行直线,其间隔与相应的经差成正比(如下图(c)所示)。

(4)伪圆柱投影

这类投影纬线投影为一组平行直线,中央经线投影为垂直于各纬线的直线,其余经线投影为对称于中央直经线的曲线(如下图(d)所示)。常用的伪圆柱投影有桑逊(Sanson,1600—1667)投影、爱凯特(Eckert,1868—1938)正弦投影、摩尔威德(Mollweide,1774—1825)投影。

在以上各类投影中,因投影面与地球椭球的相关位置不同,又分为正轴、横轴和斜轴三种。

正轴投影:圆锥或圆柱轴与地球自转相重合时的投影,此时称正轴圆锥投影成正轴圆柱投影。

斜轴投影:投影面与职曲相切于除极点和赤道以外的某一位置所得的投影。

横轴投影:投影而的轴线与地球自转轴相垂直,且与某一条经线相切所得的投影,比如横轴椭圆柱投影等。
