地图投影简介

地图投影在制图学和地理信息系统 (GIS) 中发挥着至关重要的作用。然而,即使是地理空间行业中经验最丰富的专业人士,它们也常常令人们感到困惑。在大多数情况下,也许必须返回参考文档和材料来重新检查这些问题。

因此有许多令人费解的现象,例如您是否曾经看过世界地图并想知道为什么格陵兰岛看起来比非洲大,尽管您知道非洲要大得多?诸如此类令人费解的现象都源于地图投影的迷人世界。地图,那些看似简单的导航世界工具,隐藏着诸多复杂性,它们是在平坦的表面上描绘地球的一种方式。

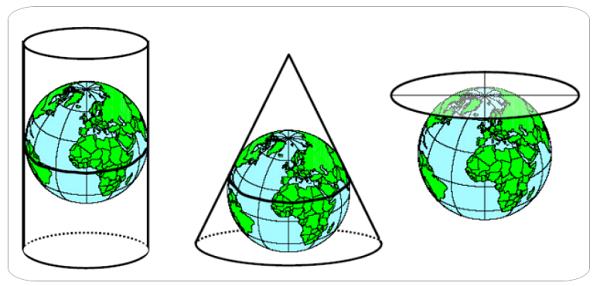

三类地图投影

三类地图投影(圆柱形、圆锥形和球形)。

在本文中,我们将深入研究地图投影的世界,探索它们的历史、类型、挑战和实际应用。无论您是 GIS 专家还是该领域的新手,都将为理解和驾驭地图投影的复杂性提供一定的见解。

地图投影的历史

地图投影有着悠久的历史,可以追溯到几个世纪前。早期的制图师努力应对在平坦表面上表示球形地球的挑战,从而导致了各种投影方法的发展。古代地图,例如来自巴比伦、埃及和希腊文明的地图,通常以程式化的方式描绘地理特征,而不遵循严格的数学原理。

已知最早的地图投影之一是圆柱投影,由公元 2 世纪的希腊数学家和地理学家克劳迪斯·托勒密 (Claudius Ptolemy) 发明。托勒密的著作《地理学》引入了将地球球面投影到与赤道相切的圆柱体上的概念。虽然按照现代标准来看,托勒密的圆柱投影还很初级,但它为后来的制图学发展奠定了基础。

20 世纪,随着计算机技术和地理信息系统 (GIS) 的出现,制图师获得了用于地图投影设计和分析的复杂工具。这个时代见证了数百种新投影类型的发展,每种类型都针对特定应用和地理区域量身定制。从罗宾逊投影等等积投影到兰伯特等角圆锥投影等等积投影,制图师拥有一个不断扩展的工具包,能够以越来越准确和有意义的方式表示地球表面。

什么是地图投影?

地图投影的核心是将地球的三维表面系统地转换为二维平面。地图投影的目的是创建保留某些属性的地图,例如距离、方向、形状或面积。然而,没有任何一个投影可以同时准确地保留所有这些属性,从而导致固有的失真。

什么是地图投影

地图投影的挑战

尽管地图投影很实用,但它还是给制图师和 GIS 专业人员带来了一些必须应对的挑战:

  • 空间失真:地图投影不可避免地会在一个或多个空间属性 (如面积、形状、距离或方向)中引入失真。 任何一个投影都不能同时完美地保留所有空间属性, 这会导致根据地图的预期用途进行权衡和妥协。

  • 投影选择复杂性:可用的地图投影种类繁多, 令人眼花缭乱,因此为给定应用程序选择最合适的投影变得具有挑战性。 制图师在选择投影时必须仔细考虑地图的用途、覆盖范围以及要优先考虑的空间属性。

  • 误解和曲解:地图投影经常被公众误解, 导致对地理特征的形状和大小产生误解。 例如,墨卡托投影对极地地区的扭曲可能会导致对陆地相对大小的误解, 从而使对全球地理的不准确认知永久化。

  • 软件和计算限制:实施某些地图投影可能需要专门的软件工具或计算资源。 复杂的投影或自定义投影设计可能会给技术专业知识有限或无法使用高级 GIS 软件的制图人员带来挑战。

  • 协调和兼容性问题:在使用多个地图投影时, 确保不同数据集和地图应用程序之间的协调和兼容性可能很困难。 如果不小心,在不同预测之间转换数据可能会引入错误或不一致, 需要密切关注细节并协调利益相关者。

地图投影的类型

地图投影可大致分为三种主要类型:

  • Cylindrical
  • Conic
  • Azimuthal

Cylindrical通常用于世界地图,而Conic更适合中纬度地区,而Azimuthal则非常适合极地地区,每种类型都有其独特的特性和针对特定应用的适用性。

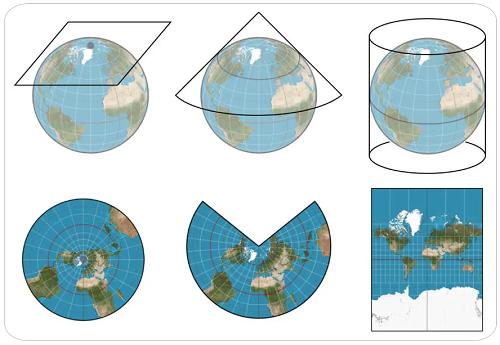

地图投影的类型

流行的地图投影方法

几种地图投影方法因其实用性和易用性而受到欢迎。

  • Mercator 投影由 Gerardus Mercator 在 16 世纪开发,因其在导航中的应用而广为人知。
  • Robinson 投影由 Arthur H. Robinson 在 20 世纪提出,旨在平衡视觉吸引力和准确性。
  • Gall-Peters 投影由 James Gall 和 Arno Peters 设计,旨在最大限度地减少面积扭曲。

影响地图投影选择的因素

选择地图投影时,必须考虑多种因素:

  • 地图的用途:地图的主要用途极大地影响了合适投影的选择。 不同的应用程序,例如导航、专题制图或空间分析, 可能需要不同的投影特性。例如, 为导航而设计的地图可以优先考虑保留方向, 而专题地图可以优先考虑保留区域或形状。

  • 覆盖区域:地图区域的地理范围是另一个关键因素。 一些投影更适合绘制小比例区域的地图, 例如大陆或整个地球, 而其他投影则更适合绘制大比例区域的地图, 例如单个国家或地区。 此外,建议根据覆盖区域考虑针对特定纬度区域或半球进行优化的投影。

  • 空间失真注意事项:地图投影本质上会引入空间属性的扭曲, 例如形状、面积、距离和方向。 投影的选择取决于对预期应用最重要的空间属性的优先级。 例如,专题制图可能更喜欢等面积投影来准确表示空间分布, 而导航可能会选择等角投影来保留局部角度和形状。

  • 用户偏好:用户偏好, 包括对某些投影类型的熟悉程度或审美考虑, 可能会影响选择过程。 制图师和 GIS 专业人员可能会根据他们的经验或培训有个人偏好。 另外,地图的最终用户可能对地图外观和可读性有特定的偏好或期望。

  • 数据兼容性:所选投影与现有数据集或数据源的兼容性至关重要。 在 GIS 应用程序中,数据集通常采用各种坐标参考系统 (CRS), 选择与数据的本机 CRS 一致的投影可以简化数据集成和分析过程。

  • 权衡和妥协:没有任何单一地图投影可以同时完美地保留所有空间属性。 因此,选择投影需要根据应用的具体要求进行权衡和妥协。

影响地图投影选择的因素

了解地图投影

尽管地图投影很复杂,但通过分解关键概念并采用实际示例,可以清晰、轻松地理解地图投影。让我们探索一些解开地图投影之谜并更深入地了解其含义的策略。

1.从基础开始

了解地图投影首先要掌握其背后的基本概念。首先了解地球的球形形状以及它如何对在平面地图上表示其表面提出挑战。探索纬度线和经度线的概念,以及它们与球坐标系的关系。

2.探索常见的投影类型

熟悉一些最常见的地图投影及其特征。例如:

  • Mercator Projection
  • Robinson Projection
  • Lambert Conformal Conic Projection

3.尝试交互工具

利用在线交互式工具和软件程序,实时探索不同的地图投影。这些工具能够直观地了解各种预测中的失真情况,并深入了解它们的优点和缺点。

4.比较现实世界的示例

检查真实世界中地图投影的示例。比较使用不同投影创建的地图,并分析它们如何以不同的方式扭曲地理特征。例如,将墨卡托地图与等面积投影(例如Mollweide投影)进行比较,可以说明陆地在大小和形状方面的描述方式有何不同

5.了解投影属性

了解地图投影旨在保留的属性,例如面积、形状、距离和方向。认识到没有任何单一投影可以同时准确地保留所有这些属性,并且必须根据地图的预期用途进行权衡。

6.向专家学习

寻求地图学和地理信息科学领域专家的指导。参加专注于地图投影和空间分析的研讨会、网络研讨会或会议,向具有实践经验的专业人士学习。

7.练习空间素养

通过定期解释和分析各种来源的地图来培养您的空间素养。注意不同的投影如何影响您对空间关系和地理现象的感知。

总之,地图投影在将地球的三维表面转换为二维地图、促进导航、通信和空间分析方面发挥着至关重要的作用。然而,在平面上表示曲面所固有的复杂性不可避免地会导致某些地图属性的失真。

尽管有其局限性,地图投影仍然是理解地球多样化景观、文化和资源并与之互动的不可或缺的工具。通过了解地图投影背后的原理及其含义,个人可以在解释地图和进行空间分析时做出明智的决定。

随着技术的不断发展,用于创建和分析地图的方法和工具也在不断发展。随着地理空间技术的进步,包括交互式地图平台和复杂的投影算法,未来有望实现更准确、可定制和易于访问的地图投影
