GIS 中的视域分析

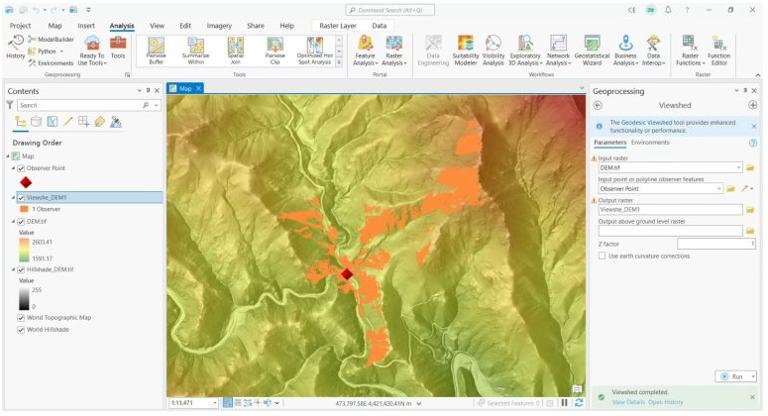

视域分析是一种 3D 地理空间技术,使我们能够可视化和评估从景观中特定有利位置可见的内容。通过分析地形、高程数据和潜在障碍物,视域分析使我们能够识别从给定位置可见或隐藏的区域。在 GIS 中,视域分析在从城市规划和环境保护到电信和考古​​学等广泛应用中发挥着关键作用。本文探讨了GIS 中视域分析的概念,阐明了其意义和实际应用,从而塑造了对可见性的理解。

视域分析的应用

GIS 中的视域分析在各个领域具有广泛的实际应用。以下是它的一些关键应用:

  • 城市规划:视域分析可帮助城市规划者识别风景点, 评估新开发项目的视觉影响, 并规划公共空间以保留地标或自然特征的景观。

  • 环境保护:环境保护主义者使用视域分析来评估基础设施项目对视觉景观的潜在影响, 确保风景名胜和生态敏感区域的保护。

  • 电信:电信公司采用视域分析来选择通信塔和天线的最佳位置, 同时考虑可见性以提供可靠的覆盖范围。

  • 旅游和休闲:旅游业使用视域分析来识别风景如画的观点, 并设计展示风景的步道或景点,从而增强游客体验。

  • 考古学:考古学家利用视域分析来了解历史遗址如何在视觉上连接起来, 揭示古代通信网络和定居模式。

  • 军事战略:军队采用视域分析来评估战略地位, 识别具有有利可见性的区域并了解潜在的盲点。

  • 房地产:视域分析对于房地产开发非常有价值, 它使房地产专业人士能够以理想的视野推销房地产并评估新建筑的影响。

  • 可再生能源:在风电场或太阳能装置选址时, 视域分析有助于确定这些结构可见的区域, 解决问题并最大限度地减少视觉影响。

  • 应急响应:视域分析可帮助应急规划人员确定观察点、通信塔或指挥中心的最佳位置, 以确保清晰的视野。

  • 视觉影响评估:在景观设计和工程中, 视域分析有助于评估基础设施项目对周围环境的视觉影响。

这些应用程序强调了视域分析如何有助于跨不同行业的有效决策、空间规划和资源管理。视域说明了从给定观察者的角度来看的可观察区域。与使用视线分析等线性输入不同,视域分析采用单个点作为输入。

与视线类似,目标是从观察者的角度了解可见性。但是,输出采用栅格形式,指示可见性。

视线与视域:可见性分析

“视线”确定特定观察点和目标位置之间的可见性,而“视域”则根据高程和障碍物数据计算从观察点可见的区域。视线工具和视域对于任何类型的可见性分析都很有用。但它们之间有什么区别呢?接下来将探讨这两种工具之间的差异。另外,我们还将研究它们的一些潜在应用。

视线显示沿线受阻的部分

视线分析是使用折线作为输入的3D 分析工具的一部分。从观察者的角度来看,它决定了他们在哪里有清晰的视野。该工具将线路切割成有阻碍和无阻碍的部分。

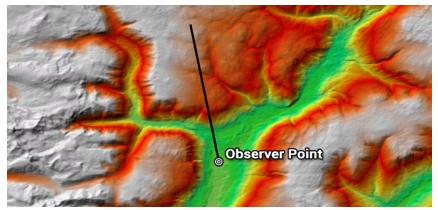

视线显示沿线受阻的部分

上图显示从观察点出发的视线。

由于“视线”工具确定沿线可见和隐藏的内容,因此输入是多段线。此外,如何划定界限也很重要。例如,绘制顶点的顺序决定可见性分析的起点和终点。最后将需要一个高程表面,视线使用高度来确定可见或不可见的内容。如下所示,视线工具将线分成有阻碍部分和无阻碍部分。

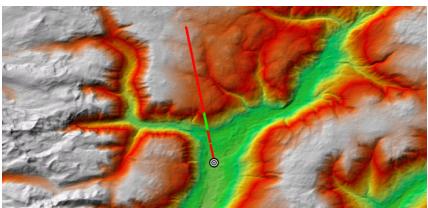

视线显示沿线受阻的部分

上图显示沿线显示可见(绿色)和不可见(红色)的视线。

从线路的开始到结束,您可以开始了解可见性。例如,可见是绿色的。然而,不可见的部分是红色的。因此,从观察者的角度来看,视线显示出沿着该视线路径的可见性。它通过将线路分为有阻碍和无阻碍的部分来实现这一点。

视域显示观察者可以看到的内容,另一方面,视域分析确定观察者在各个方向上可见的位置。这种类型的分析显示所有周围区域的可见和不可见。

视域分析不使用直线作为输入,而是使用单个点。同样,我们尝试从观察者的角度来理解可见性。但相反,它是指示可见性的栅格输出。例如,只需在地图上放置一个观察点即可。

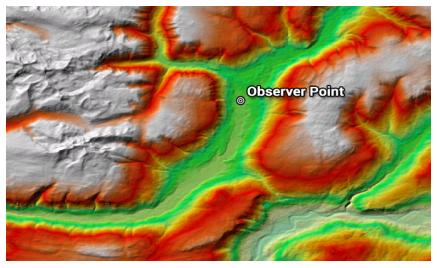

视线显示沿线受阻的部分

上图显示代表观察者视角的点。

在下面的结果中,我们从某个点看到的视域呈绿色。

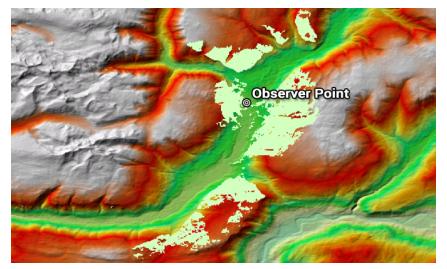

视线显示沿线受阻的部分

上图显示视域分析显示从观察者的角度来看的可见区域。

这个范围是观察者可以看到的距离,通常是光栅格式。换言之,如果观察360度,这就是观察者可以看到的样子。

什么是可见性应用程序?

尽管视线和视域工具都是可见性分析,但它们会产生不同的结果。

无论是视线还是视域,都可以通过视线了解距离。“视线”工具可以划分出一条有遮挡和无遮挡的直线,而视域则规定了从观察者的角度来看的所有可见区域。在其他GIS 应用中,我们经常在房地产、建筑和军事应用中使用可见性分析。
