什么是地理参考?如何进行地理参考¶
如何进行地理参考¶
您可以获取任何图形、任何示意图并将该图像置于地理上下文中。
当您拍摄任何普通图像并为其提供真实世界的坐标时,您就是在进行**地理参考**。
您可以拉伸、缩放、旋转和倾斜图像,以更好地与物理空间相关。你甚至可以更进一步 vectorize those features 并询问他们。
如果你想学习 如何进行地理参考 ,然后遵循这3个简单步骤。
添加控制点。
选择变换或橡胶板方法。
检查你的RMSE。
请遵循此“地理参考教程”中有关如何精确进行地理参考的信息。
在匹配位置添加控制点¶
您如何将任何图像放入地理环境中?
答案很简单:
你需要找到一些已经有真实坐标的东西。换句话说,你需要任何已经被地理参照的东西。

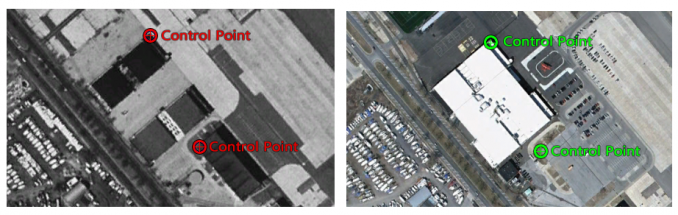

然后使用它作为参考图像 控制点 . 控制点是两幅图像中常见的特定位置。
帮你自己找一个最合适的形象。例如,如果要对1920年拍摄的航空照片进行地理参考,则应使用最接近该日期的参考图像以获得更好的控制点。
一旦你找到了那个参考图像,就需要在两个场景中找到匹配的目标。
单击要地理参考的第一个图像中的特定位置。
接下来,单击参考图像匹配位置。
重复,直到你有四个(最好更多)控制点。
最后,您的图像将 coordinate system 这是在你的数据框中设置的。
虽然没有完美数量的控制点,它完全取决于扫描您的图像和RMSE。
什么是Rubbersheeting?¶
当进行地理参考时,可以拉伸、缩放、旋转和倾斜图像,以便更好地将其与物理空间关联起来。

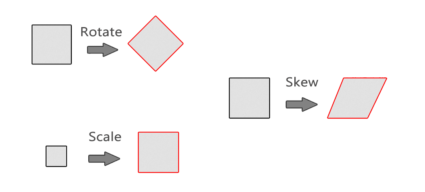

一般来说, 仿射变换 足以进行地理参考。仿射变换通过缩放、旋转、平移和倾斜图像来保持二维空间中的直线。
或者, rubbersheeting 通过三阶多项式方程弯曲和扭曲图像,提供了更大的灵活性。更高的多项式可以使图像更弯曲和扭曲。
尽管如果扫描的图像存在显著失真,则第三阶多项式可能很有用,但您通常会使用仿射变换进行地理配准。
均方根误差(RMSE)¶
一个好的经验法则是,低RMSE意味着更好的地理参考图像。
然而,RMSE值较低不一定表示您的图像会更好地适合地球表面。
阅读更多: What is Root Mean Square Error (RMSE)
当你添加更多的控制点时,RMSE测量这些控制点与特定的仿射或多项式方程的匹配程度。
当您更改转换方法时,您将看到更高的多项式会降低您的RMSE值。这是因为这些控制点可以更好地拟合该方程,以数学方式将图像拉伸到二维空间。但是当你检查你的图像时,它会在你控制点较少的地方扭曲。
总的来说,如果你的扫描质量很高,比如聚酯薄膜,那么你应该选择一个简单的仿射变换。
