地图对地理实体特征要素的描述方法分为线划地图和影像地图两种。

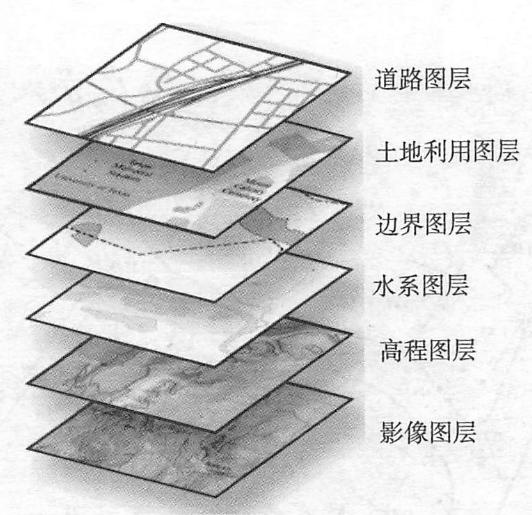

GIS的一些基本概念与地图及其内容密切相关。事实上,地图的一些概念形成I更全面理解GIS概念的基础。地图是在一个页面上对地图要素布局和组织的集合。地图元素通常包括用于显示图层内容的地图框架、比例尺、指北针、图名、描述文字和符号图例。地图框架是地图的主要元素,提供地理信息的主要显示内容。在地图框架内,地理实体要素被表示为覆盖给定地图范围的一系列图层,如河流层、道路层、地名层、建筑物层、行政边界层、地形表面层和影像层等。地图符号和文字注记用于描述独立的地理要素,如图所示。
地图图层是对地理信息的专题表达。地图图层转化为地理信息是通过以下的表达处理实现的:
(1)按照点、线和多边形的离散特征;
(2)使用地图符号、颜色、注记有助于描述地图中的对象元素;
(3)使用航空影像或卫星影像覆盖地图范围;
(4)像高程信息这样的连续表面可以使用等髙线、高程点或地貌晕渲方法之一。地图表达的地理关系需要通过地图的阅读者的解译和分析获得。基于位置的关系,称为空间关系。例如:
(1)哪些地理特征彼此相连接(如道路的相互连接关系)?
(2)哪些地理特征彼此相邻接(如两个相邻接的地块)?
(3)哪些地理特征彼此相叠加(如铁路穿越公路)?
(4)哪些地理特征彼此靠近或邻近(如法院在州议会大厦附近)?
(5)哪些特征几何是重合(如城市公园与古迹多边形重合)的?
(6)地理特征的髙差(议会大厦髙程低于法院)?
(7)哪个特征是沿着另一个特征的(公交路线是沿着街道网络的)?
在地图中,这些关系没有被明确表达,需要地图的读者从地图元素的形状和相对位置解译和导出地理关系。但是,在GIS中,这些关系都通过使用丰富的数据类型和行为进行了建模,以用于空间数据分析。
