matplotlib.sankey
¶
使用Matplotlib创建Sankey图的模块。
-
class
matplotlib.sankey.
Sankey
(ax=None, scale=1.0, unit='', format='%G', gap=0.25, radius=0.1, shoulder=0.03, offset=0.15, head_angle=100, margin=0.4, tolerance=1e-06, **kwargs)[源代码]¶ 基类:
object
三键图。
sankey图是一种特定类型的流程图,其中箭头的宽度与流量成比例显示。它们通常用于可视化过程之间的能源、材料或成本转移。 Wikipedia (6/1/2011)创建新的sankey实例。
下面列出的可选参数应用于所有子图,以便保持一致的对齐和格式。
为了绘制复杂的sankey图,请创建
Sankey
称之为无障碍:sankey = Sankey()
然后添加简单的sankey子图:
sankey.add() # 1 sankey.add() # 2 #... sankey.add() # n
最后,创建完整的图表:
sankey.finish()
或者,简单地用菊花链把这些电话:
Sankey().add().add... .add().finish()
其他参数: - ax :
Axes
轴线 应绘制数据的轴。如果 ax 如果未提供,将创建新轴。
- scale浮动
流量的比例因子。 规模 调整路径的宽度以保持正确的布局。相同的比例应用于所有子图。应选择该值,使标度与输入之和的乘积约为1.0(标度与输出之和的乘积约为-1.0)。
- unitSTR
与流量相关的物理单位。如果 unit 如果为“无”,则不标记任何数量。
- formatSTR
一个Python数字格式字符串,用于将流标记为一个数量(即,一个数字乘以一个单位,其中单位是给定的)。
- gap浮动
从顶部或底部切入/脱离的路径之间的间距。
- radius浮动
垂直路径的内半径。
- shoulder浮动
输出箭头肩部的大小。
- offset浮动
文本偏移(从箭头的倾斜或尖端)。
- head_angle浮动
箭头的角度,以度为单位(和尾部角度的负值)。
- margin浮动
Sankey轮廓和绘图区域边缘之间的最小空间。
- tolerance浮动
流量总和的可接受最大值。连接流之和的大小不能大于 容忍 .
- **kwargs
任何其他关键字参数都将传递给
add()
将创建第一个子图。

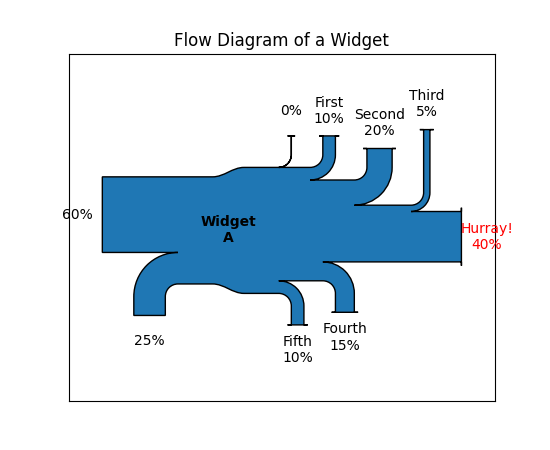

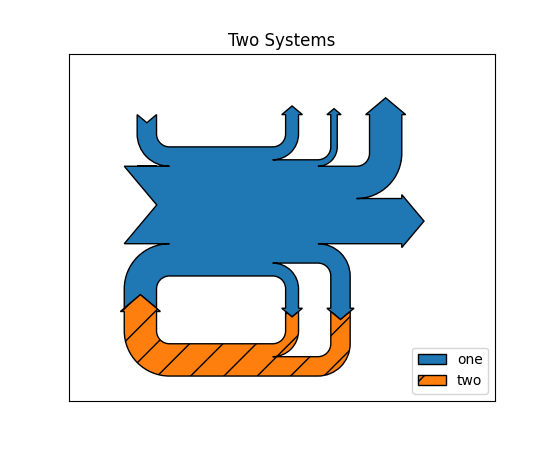

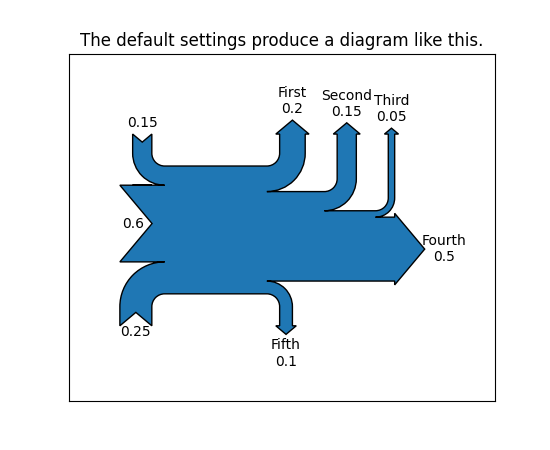

实例
(Source code ()
-
add
(patchlabel='', flows=None, orientations=None, labels='', trunklength=1.0, pathlengths=0.25, prior=None, connect=(0, 0), rotation=0, **kwargs)[源代码]¶ 添加一个简单的sankey图,其中流处于同一层次结构级别。
参数: - patchlabelSTR
要放置在图表中心的标签。请注意 标签 (不是) 标签标签 )可以作为关键字参数传递,以在图例中创建条目。
- flows浮动列表
流值数组。按照惯例,投入为正,产出为负。
流按其索引的顺序从内到外沿图的顶部放置 流 . 它们从上到下沿图的侧面放置,从外向内沿底部放置。
如果输入和输出之和不为零,则差异将显示为沿主干顶部和底部边缘的三次贝塞尔曲线。
- orientations{-1,0,1}的列表
流的方向列表(或用于所有流的单个方向)。有效值为0(从左侧输入,右侧输出)、1(从顶部到顶部)或-1(从底部到底部)。
- labels列表(str或None)
流的标签列表(或用于所有流的单个标签)。每个标签可以是 None (无标签)或标签字符串。如果一个条目是一个(可能是空的)字符串,则相应流的数量将显示在该字符串的下方。但是,如果 unit 主图表的值为“无”,则无论此参数的值如何,都不会显示数量。
- trunklength浮动
输入和输出组基之间的长度(以数据空间单位为单位)。
- pathlengths浮动列表
插入前或断开后垂直箭头的长度列表。如果给定一个值,那么它将应用于顶部和底部的第一个(内部)路径,并且所有其他箭头的长度将相应地对齐。这个 路径长度 不适用于水平输入和输出。
- prior利息
此关系图应连接到的先前关系图的索引。
- connect(内景,内景)
一个(prior,this)元组,索引先前图的流和应该连接的这个图的流。如果这是第一个图表或 先前的 是 None , 连接 将被忽略。
- rotation浮动
图表的旋转角度(度)。对 取向 参数将相应地旋转(例如,如果 旋转 = 90,一个 取向 输入1表示从左到右)。 旋转 如果此关系图连接到现有关系图(使用 先前的 和 连接 )
返回: - 桑基
The current
Sankey
instance.
其他参数: - **kwargs
附加关键字参数集
matplotlib.patches.PathPatch
属性,如下所示。例如,可能需要使用fill=False
或label="A legend entry"
.财产 描述 agg_filter
一种过滤函数,它接受一个(m,n,3)浮点数组和一个dpi值,并返回一个(m,n,3)数组。 alpha
浮动或无 animated
布尔 antialiased
或者aa未知的 capstyle
“对接”、“圆形”、“突出” clip_box
Bbox
clip_on
布尔 clip_path
面片或(路径、变换)或无 color
颜色 contains
未知的 edgecolor
或ec颜色或无或“自动” facecolor
或fc颜色或无 figure
Figure
fill
布尔 gid
STR hatch
'/'、''、''、'-'、'+'、'X'、'O'、'O'、'、'、'*' in_layout
布尔 joinstyle
'miter'、'round'、'bevel' label
对象 linestyle
或ls'-'、'-'、'-'、'-'、':'、'、'、'(偏移量、开/关顺序)、… linewidth
或lw浮动或无 path_effects
AbstractPathEffect
picker
无、布尔或可呼叫 rasterized
布尔或无 sketch_params
(比例:浮动,长度:浮动,随机性:浮动) snap
布尔或无 transform
Transform
url
STR visible
布尔 zorder
浮动
- ax :
