地图投影的基本问题¶
地图投影的概念¶
在数学中，投影（Project）的含义是指建立两个点集间一一对应的映射关系。同样，在地图学中，地图投影就是指建立地球表面上的点与投影平面上点之间的一一对应关系。地图投影的基本问题就是利用一定的数学法则把地球表面上的经纬线网表示到平面上。凡是地理信息系统就必然要考虑到地图投影，地图投影的使用保证了空间信息在地域上的联系和完整性，在各类地理信息系统的建立过程中，选择适当的地图投影系统是首先要考虑的问题。由于地球椭球体表面是曲面，而地图通常是要绘制在平面图纸上，因此制图时首先要把曲面展为平面，然而球面是个不可展的曲面，即把它直接展为平面时，不可能不发生破裂或褶皱。若用这种具有破裂或褶皱的平面绘制地图，显然是不实际的，所以必须采用特殊的方法将曲面展开，使其成为没有破裂或褶皱的平面。
地图投影的变形¶
变形的种类¶
地图投影的方法很多，用不同的投影方法得到的经纬线网形式不同。用地图投影的方法将球面展为平面，虽然可以保持图形的完整和连续，但它们与球面上的经纬线网形状并不完全相似。这表明投影之后，地图上的经纬线网发生了变形，因而根据地理坐标展绘在地图上的各种地面事物，也必然随之发生变形。这种变形使地面事物的几何特性（长度、方向、面积）受到破坏。把地图上的经纬线网与地球仪上的经纬线网进行比较，可以发现变形表现在长度、面积和角度三个方面，分别用长度比、面积比的变化显示投影中长度变形和面积变形。如果长度变形或面积变形为零，则没有长度变形或没有面积变形。角度变形即某一角度投影后角值与它在地球表面上固有角值之差。
1）长度变形
即地图上的经纬线长度与地球仪上的经纬线长度特点并不完全相同，地图上的经纬线长度并非都是按照同一比例缩小的，这表明地图上具有长度变形。
在地球仪上经纬线的长度具有下列特点：第一，纬线长度不等，其中赤道最长，纬度越高，纬线越短，极地的纬线长度为零；第二，在同一条纬线上，经差相同的纬线弧长相等；第三，所有的经线长度都相等。长度变形的情况因投影而异。在同一投影上，长度变形不仅随地点而改变，在同一点上还因方向不同而不同。
2）面积变形
即由于地图上经纬线网格面积与地球仪经纬线网格面积的特点不同，在地图上经纬线网格面积不是按照同一比例缩小的，这表明地图上具有面积变形。

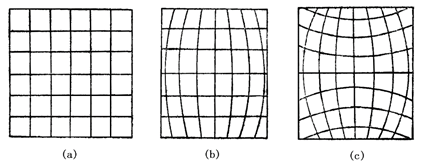

在地球仪上经纬线网格的面积具有下列特点：第一，在同一纬度带内，经差相同的网络面积相等。第二，在同一经度带内，纬线越高，网络面积越小。然而地图上却并非完全如此。如在图4-9-a上，同一纬度带内，纬差相等的网格面积相等，这些面积不是按照同一比例缩小的。纬度越高，面积比例越大。在图4-9-b上，同一纬度带内，经差相同的网格面积不等，这表明面积比例随经度的变化而变化了。由于地图上经纬线网格面积与地球仪上经纬线网格面积的特点不同，在地图上经纬线网格面积不是按照同一比例缩小的，这表明地图上具有面积变形。面积变形的情况因投影而异。在同一投影上，面积变形因地点的不同而不同。
3）角度变形
是指地图上两条所夹的角度不等于球面上相应的角度，如在图4-9-b和图4-9-c上，只有中央经线和各纬线相交成直角，其余的经线和纬线均不呈直角相交，而在地球仪上经线和纬线处处都呈直角相交，这表明地图上有了角度变形。角度变形的情况因投影而异。在同一投影图上，角度变形因地点而变。
地图投影的变形随地点的改变而改变，因此在一幅地图上，就很难笼统地说它有什么变形，变形有多大。

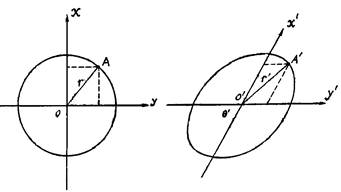

地图投影变形¶
地图投影的分类¶
地图投影的种类很多，为了学习和研究的方便，应对其进行分类。由于分类的标志不同，分类方法就不同。从使用地图的角度出发，需要了解下述几种分类。
按变形性质分类¶
按变形性质地图投影可以分为三类：等角投影、等积投影和任意投影。
1）等角投影
定义为任何点上二微分线段组成的角度投影前后保持不变，亦即投影前后对应的微分面积保持图形相似，故可称为正形投影。投影面上某点的任意两方向线夹角与椭球面上相应两线段夹角相等，即角度变形为零。等角投影在一点上任意方向的长度比都相等，但在不同地点长度比是不同的，即不同地点上的变形椭圆大小不同。
2）等积投影
定义为某一微分面积投影前后保持相等，亦即其面积比为1，即在投影平面上任意一块面积与椭球面上相应的面积相等，即面积变形等于零。
3）等距投影
在任意投影上，长度、面积和角度都有变形，它既不等角又不等积。但是在任意投影中，有一种比较常见的等距投影，定义为沿某一特定方向的距离，投影前后保持不变，即沿着该特定方向长度比为1。在这种投影图上并不是不存在长度变形，它只是在特定方向上没有长度变形。等距投影的面积变形小于等角投影，角度变形小于等积投影。任意投影多用于要求面积变形不大、角度变形也不大的地图，如一般参考用图和教学地图。经过投影后地图上所产生的长度变形、面积变形和角度变形，是相互联系相互影响的。它们之间的关系是：在等积投影上不能保持等角特性，在等角投影上不能保持等积特性；在任意投影上不能保持等角和等积的特性；等积投影的形状变形比较大，等角投影的面积变形比较大。
按构成方法分类¶
地图投影最初建立在透视的几何原理上，它是把椭球面直接透视到平面上，或透视到可展开的曲面上，如圆柱面和圆锥面。圆柱面和圆锥面虽然不是平面，但可以展为平面。这样就得到具有几何意义的方位、圆柱和圆锥投影。随着科学的发展，为了使地图上变形尽量减小，或者为了使地图满足某些特定要求，地图投影就逐渐跳出了原来借助于几何面构成投影的框子，而产生了一系列按照数学条件构成的投影。因此，按照构成方法，可以把地图投影分为两大类：几何投影和非几何投影。
1）几何投影

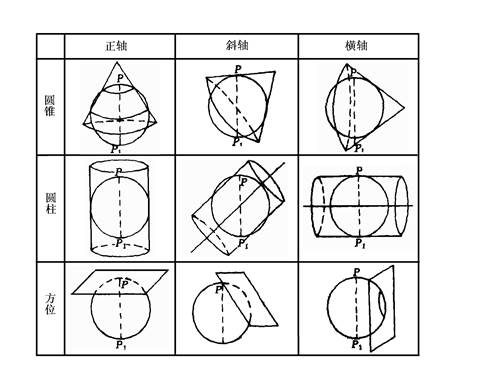

几何投影是把椭球面上的经纬线网投影到几何面上，然后将几何面展为平面而得到。根据几何面的形状，可以进一步分为下述几类（图4-11）：
（1．1）方位投影：以平面作为投影面，使平面与球面相切或相割，将球面上的经纬线投影到平面上而成。
（1．2）圆柱投影：以圆柱面作为投影面，使圆柱面与球面相切或相割，将球面上的经纬线投影到圆柱面上，然后将圆柱面展为平面而成。
（1．3）圆锥投影：以圆锥面作为投影面，使圆锥面与球面相切或相割，将球面上的经纬线投影到圆锥面上，然后将圆锥面展为平面而成。这里，我们可将方位投影看作圆锥投影的一种特殊情况，假设当圆锥顶角扩大到180度时，这圆锥面就成为一个平面，再将地球椭球体上的经纬线投影到此平面上。圆柱投影，从几何定义上讲，也是圆锥投影的一个特殊情况，设想圆锥顶点延伸到无穷远时，即成为一个圆柱。
各种几何投影¶
2）非几何投影
不借助几何面，根据某些条件用数学解析法确定球面与平面之间点与点的函数关系。在这类投影中，一般按经纬线形状又分为下述几类：
伪方位投影 ： 纬线为同心圆，中央经线为直线，其余的经线均为对称于中央经线的曲线，且相交于纬线的共同圆心。
伪圆柱投影 ： 纬线为平行直线，中央经线为直线，其余的经线均为对称于中央经线的曲线。
伪圆锥投影 ： 纬线为同心圆弧，中央经线为直线，其余经线均为对称于中央经线的曲线。
多圆锥投影 ： 纬线为同周圆弧，其圆心均为于中央经线上，中央经线为直线，其余的经线均为对称于中央经线的曲线。
按照投影面积与地球相割或相切分类¶
1）割投影
以平面、圆柱面或圆锥面作为投影面，使投影面与球面相割，将球面上的经纬线投影到平面上、圆柱面上或圆锥面上，然后将该投影面展为平面而成。
2）切投影
以平面、圆柱面或圆锥面作为投影面，使投影面与球面相切，将球面上的经纬线投影到平面上、圆柱面上或圆锥面上，然后将该投影面展为平面而成。
地图投影的选择¶
地图投影选择得是否恰当，直接影响地图的精度和使用价值。这里所讲的地图投影选择，主要指中、小比例尺地图，不包括国家基本比例尺地形图。因为国家基本比例尺地形图的投影、分幅等，是由国家测绘主管部门研究制订(目前我国采用的就是后面提及的高斯——克吕格投影及分幅方案)，不容许任意改变的，另外编制小区域大比例尺地图，无论采用什么投影，变形都是很小的。
选择制图投影时，主要要考虑以下因素：制图区域的范围、形状和地理位置，地图的用途、出版方式及其他特殊要求等，其中制图区域的范围、形状和地理位置是主要因素。
对于世界地图，常用的主要是正圆柱、伪圆柱和多圆锥投影。在世界地图中常用墨卡托投影绘制世界航线图、世界交通图与世界时区图；
我国出版的世界地图多采用等差分纬线多圆锥投影，选用这个投影，对于表现中国形状以及与四邻的对比关系较好，但投影的边缘地区变形较大。
对于半球地图，东、西半球图常选用横轴方位投影；南、北半球图常选用正轴方位投影；水、陆半球图一般选用斜轴方位投影。
对于其他的中、小范围的投影选择，须考虑到它的轮廓形状和地理位置，最好是使等变形线与制图区域的轮廓形状基本一致，以便减少图上变形。因此，圆形地区一般适于采用方位投影，在两极附近则采用正轴方位投影，以赤道为中心的地区采用横轴方位投影，在中纬度地区采用斜轴方位投影。在东西延伸的中纬度地区，一般多采用正轴圆锥投影，如中国与美国。在赤道两侧东西延伸的地区，则宜采用正轴圆柱投影，如印度尼西亚。在南北方向延伸的地区，一般采用横轴圆柱投影和多圆锥投影，如智利与阿根廷。
常用的一些地图投影¶
世界地图的投影¶
世界地图的投影主要考虑要保证全球整体变形不大，根据不同的要求，需要具有等角或等积性质，主要包括：等差分纬线多圆锥投影、正切差分纬线多圆锥投影（1976年方案）、任意伪圆柱投影、正轴等角割圆柱投影。
半球地图的投影¶
东、西半球有横轴等面积方位投影、横轴等角方位投影；南、北半球有正轴等面积方位投影、正轴等角方位投影、正轴等距离方位投影。
各大洲地图投影¶
亚洲地图的投影：斜轴等面积方位投影、彭纳投影。
欧洲地图的投影：斜轴等面积方位投影、正轴等角圆锥投影。
北美洲地图的投影：斜轴等面积方位投影、彭纳投影。
南美洲地图的投影：斜轴等面积方位投影、桑逊投影。
澳洲地图的投影：斜轴等面积方位投影、正轴等角圆锥投影。
拉丁美洲地图的投影：斜轴等面积方位投影。
中国各种地图投影¶
中国全国地图投影：斜轴等面积方位投影、斜轴等角方位投影、彭纳投影、伪方位投影、正轴等面积割圆锥投影、正轴等角割圆锥投影。
中国分省（区）地图的投影：正轴等角割圆锥投影、正轴等面积割圆锥投影、正轴等角圆柱投影、高斯-克吕格投影（宽带）。
中国大比例尺地图的投影：多面体投影（北洋军阀时期）、等角割圆锥投影（兰勃特投影）（解放前）、高斯-克吕格投影（解放以后）。
