地形图的分幅和编号

国家基本比例尺地形图有1:1万、1:2.5万、1:5万、1:10万、1:20万、1:50万和1:100万七种。普通地图通常按比例尺分为大、中、小三种,一般以1:10万和更大比例尺的地图称为大比例尺地图;1:10万至1:100万的称为中比例尺地图;小于1:100万的称为小比例尺地图。对于一个国家或世界范围来讲,测制成套的各种比例尺地形图时,分幅编号尤其必要。通常这是由国家主管部门制定统一的图幅分幅和编号系统。

地形图的分幅

目前,我国采用的地形图分幅方案,是以1:100万地形图为基准,按照相同的经差和纬差定义更大比例尺地形图的分幅。百万分之一地图在纬度0o—60:sup:o之间的图幅,图幅大小按经差6o,纬差4o分幅;在60o—76:sup:o之间的图幅,其经差为12o,纬差为4o;在76o—80:sup:o之间图幅的经差为24o,纬差为4o,所以各幅百万分之一地图都是经差6o,纬差4o分幅的。

每幅百万分之一内各级较大比例尺地形图的划分,按规定的相应经纬差进行,其中,1:50万、1:20万、1:10万三种比例尺地形图,以百万分之一地图为基础直接划分。一幅百万分之一地形图划分四幅1:50万地形图,每幅为经差3o,纬差2o;一幅百万分之一地图划分为36幅1:20万地形图,每幅为经差1o,纬差40’;一幅百万分之一地图划分144幅1:10万地形图,每幅为经差30’,纬差20’。

每幅大于1:10万比例尺的地形图,则以1:10万图为基础进行逐级划分,一幅1:10万地形图划分四幅1:5万地形图;一幅1:5万地形图划分为四幅1:2.5万地形图。在1:10万图的基础上划分为64幅1:1万地形图;一幅1:1万地形图又划分为4幅1:5000地形图,(见表4-1)。

表4-1:基本比例尺地形图的图幅大小及其图幅间的数量关系。

比例尺(万)

图幅大小

图幅间的数量关系

经度

纬度

1:100

6度

4度

1

1:50

3度

2度

4

1

1:20

1度

40分

36

9

1

1:10

30分

20分

144

36

4

1

1:5

15分

10分

576

144

16

4

1

1:2.5

7.5分

5分

2304

576

64

16

4

1

1:1

3分45秒

2.5分

9216

2304

256

64

16

4

分幅编号

地形图的编号是根据各种比例尺地形图的分幅,对每一幅地图给予一个固定的号码,这种号码不能重复出现,并要保持一定的系统性。

地形图编号的最基本的方法是采用行列法,即把每幅图所在一定范围内的行数和列数组成一个号码。

1:100万地图的编号

该种地形图的编号为全球统一分幅编号。

列数:由赤道起向南北两极每隔纬差4o为一列,直到南北88o(南北纬88o至南北两极地区,采用极方位投影单独成图),将南北半球各划分为22列,分别用拉丁字母A、B、C、D……V表示。

行数:从经度180 o起向东每隔6 o为一行,绕地球一周共有60行,分别以数字1、2、3、4……60表示。

由于南北两半球的经度相同,规定在南半球的图号前加一个S,北半球的图号前不加任何符号。一般来讲,把列数的字母写在前,行数的数字写在后,中间用一条短线连接。例如北京所在的一幅百万分之一地图的编号为J-50(如图14所示)。

由于地球的经线向两极收敛,随着纬度的增加,同是6o的经差但其纬线弧长已逐渐缩小,因此规定在纬度60 o-76 o间的图幅采用双幅合并(经差为12 o,纬差为4 o);在纬度76o-88:sup:o间的图幅采用四幅合并(经差为24o,纬差为4o)。这些合并图幅的编号,列数不变,行数(无论包含两个或四个)并列写在其后。例如北纬80o-84:sup:o,西经48o-72:sup:o的一幅百万分之一的地图编号应为U-19、20、21、22(图4-14)。

../../_images/img_112.png

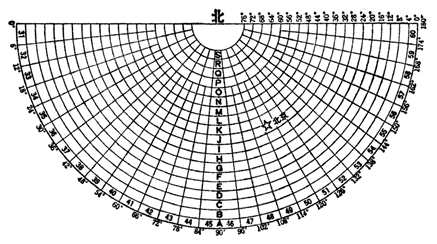

100万地形图的分幅和编号(北半球)

1:50万、1:20万、1:10万地形图的编号

一幅1:100万地图划分四幅1:50万地图,分别用甲、乙、丙、丁表示,其编号是在1:100万地形图的编号后加上它本身的序号,如J-50-乙。

一幅1:100万地图划36幅1:20万地图,分别用带括号的数字(1)—(36)表示,其编号是在1:100万地形图的编号后加上它本身的序号,如J-50-(28)。

一幅1:100万地图划分144幅1:10万地图,分别用数字1—144表示,其编号是在1:100万地形图的编号后加上它本身的序号,如J-50-32。(图4-15)

../../_images/img_28.png

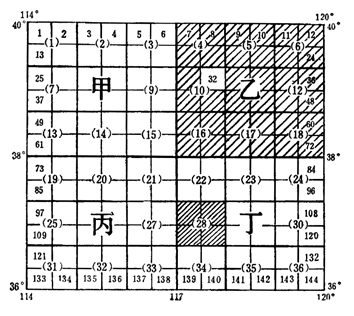

1:50万、1:20万、1:10万地形图的分幅和编号示例

1:5万、1:2.5万、1:1万地形图的编号

以1:10万地形图的编号为基础,将一幅1:10万地图划分四幅1:5万地图,分别用甲、乙、丙、丁表示,其编号是在1:10万地形图的编号后加上它本身的序号,如J-50-32-甲。再将一幅1:5万地图划分四幅1:2.5万地形图,分别用1、2、3、4表示,其编号是在1:5万地形图的编号后加上它本身的序号,如J-50-32-甲-1。

1:1万地形图的编号,是以一幅1:10万地形图划分为64幅1:1万地形图,分别以带括号的(1)—(64)表示,其编号是在1:10万图号后加上1:1万地图的序号,如J-50-32-(10)。

一幅1:1万地形图划分为4幅1:5000地形图,分别用小写拉丁字母a、b、c、d表示,其编号是在1:1万图号后加上它本身的序号,如J-50-32-(10)-a。
