音箱分频器的结构

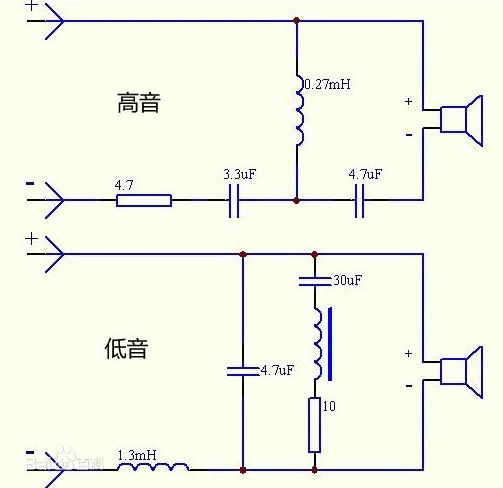

音箱分频器采用了下图结构

连接高音喇叭的电路:让电流先流过电容器,阻止低频,让高频通过,并且喇叭与一个线圈并联,让线圈产生负电压,那么这个电压对于高音喇叭来说正好是一个电压补偿,于是可以近似地逼真还原声音电流。

连接低音喇叭电路:电流先流过线圈,这样高频部分被阻止,而低频段由于线圈基本没有阻碍作用而顺利通过,同样,低音喇叭并联了一个电容器,就是利用电容器在高频的时候产生一个电压来补偿损失的电压,道理和高音喇叭端是一样的。

可以看出,分频器充分利用的电容器和线圈的特性达到分频。但是,线圈和电容器在各自阻碍的频率段内终究还是消耗了电压的,所以电路分频器会损失一定的声音,其补偿措施也有很多,由于笔者知识不够,难以说的很清楚。而电子分频就解决了这个问题,当声音输入到功放之前就先分频,然后对不同的频段使用专门的放大电路进行放大,这样的话声音失真小,还原逼真。但是电路复杂,造价昂贵。

音箱分频器的作用

1.使各种扬声器都工作在最合适的音频段

2.不同频率声音扬声器振膜振动幅度不同所引起的切割失真

3.减少同一音箱中的不同扬声器之间产生的声音
