地图设计-借鉴这些制图理念

绘制地图既是一门艺术,也是一门科学。在本文中,我们将深入探讨地图设计的世界。

从排版到配色方案,地图设计中的每个元素都发挥着关键作用。借鉴这些设计理念,提升您的地图制作技能。

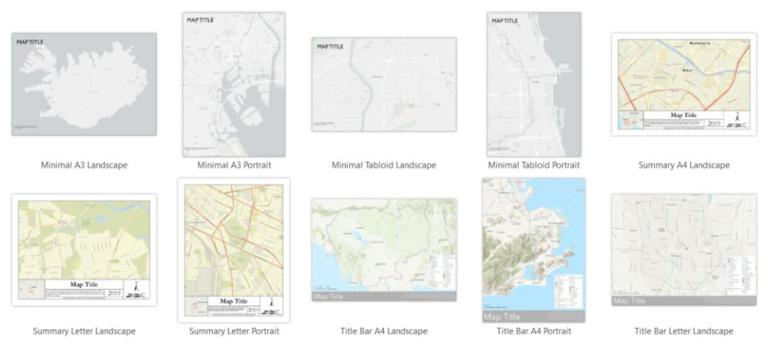

ArcGIS Pro 中的地图布局

想要快速开始使用 ArcGIS Pro?尝试一下其现有布局之一。 但是如何做到这一点呢?首先,打开 ArcGIS Pro。接下来,单击“Insert”选项并选择“Import Layout”下拉菜单。

ArcGIS Pro 中的地图布局

这些线框模板具有纵向和横向布局。它还具有各种不同尺寸的背景布局,可快速上手。如果您是从零开始,请尝试这些布局。

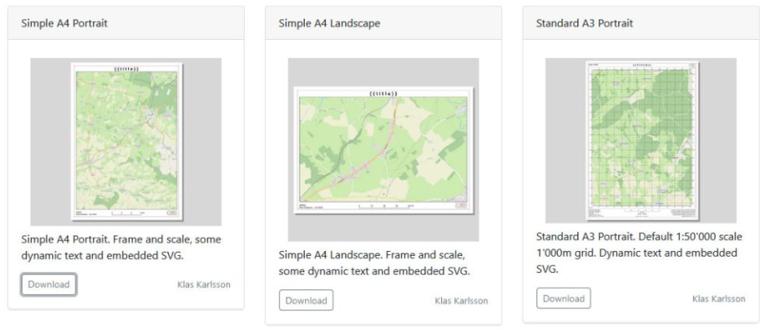

QGIS 布局中心

不是 ArcGIS 用户?没问题。QGIS布局中心还拥有越来越多的免费 QGIS 布局文件 (QPT) 可供导入, 会发现各种方向、大小、网格,甚至社交媒体的布局。

QGIS 布局中心

首先,下载布局。接下来,找到 QPT 文件并将其拖放到 QGIS 中。它会提示为打印布局输入一个唯一的标题。输入后,就可以开始构建地图了。

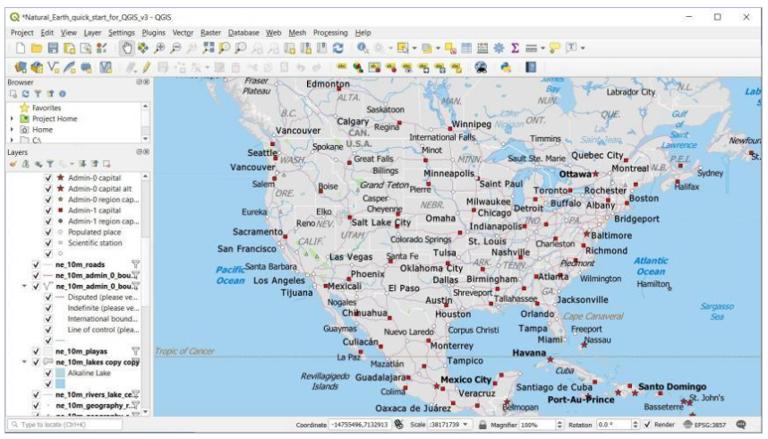

Natural Earth Quickstart

Natural Earth Quickstart是公共领域地图制作工具包。它的独特之处在于其全球覆盖范围和预置样式的 GIS 数据。以下是在使用 Natural Earth Quickstart 时在 QGIS 中看到的示例。

Natural Earth Quickstart

如上所见,它根据比例符号化要素。放大时,显示的细节越多。地图比例为 1:10m、1:50m 和 1:110m。

在北美制图信息协会 ( NACIS ) 的支持下,Natural Earth Quickstart 应该成为每个制图师工具包的一部分。

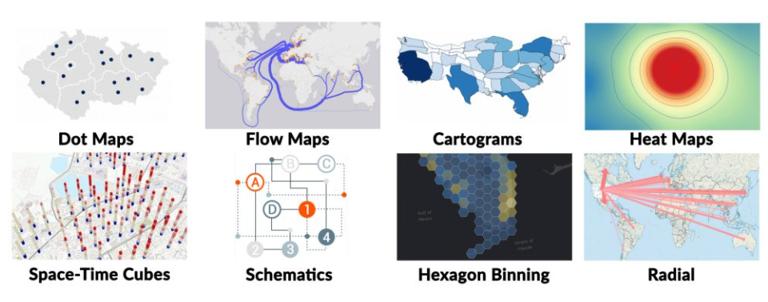

地图类型

地图类型可以满足可视化需求。

地图类型

图设计中,创意发挥着重要作用。尝试一些新事物,可能会带来丰厚的回报。

图表颜色组合

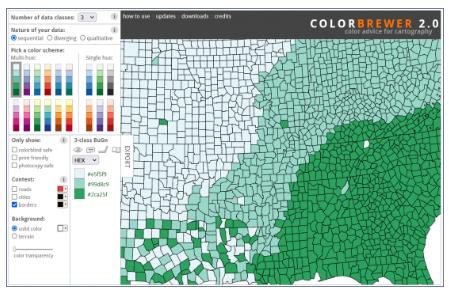

从这些颜色组合中获得灵感。制图师应选择可增强可读性的调色板。尝试使用ColorBrewer等软件来处理多色和单色。此外,如果受众是色盲人士,请考虑使用色盲调色板。

底图的柔和色调有助于突出特征。例如,Esri 的浅灰色地形底图确实可以让特征脱颖而出,这是广受欢迎的 Firefly 制图的地图设计理念。

图表颜色组合

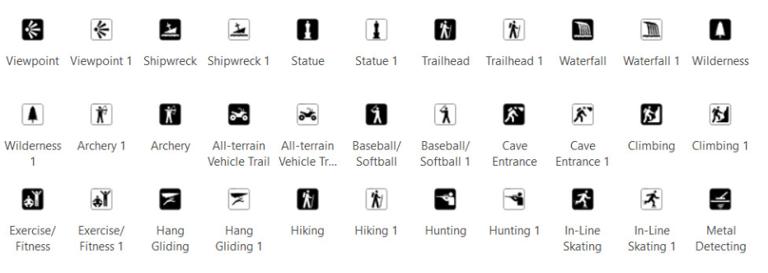

样式文件

地图设计就是要找到合适的符号系统。无论是点、线、多边形还是栅格数据,它们都能增加要素的清晰度和可读性。

样式文件

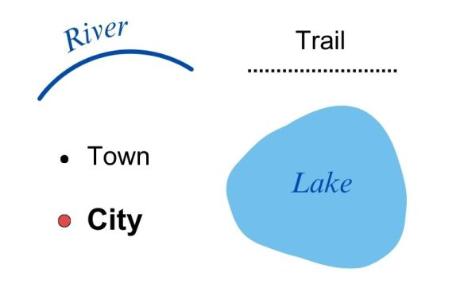

标注制图惯例

标注有时会很棘手。但在制图方面,有一些经验法则。因此,如果在排版方面一无所知,请遵循以下一些一般准则。

  • 河流/湖泊:使用斜体来表示水, 使其看起来像流动的。保持河流和湖泊为蓝色, 并使用衬线字体(如 Times New Roman)斜体。 对于河流,请沿着河流的路径进行标记。 如果要标记较大的湖泊, 请拉伸并调整字体大小。

  • 城市/城镇:通过增加字体大小来对大城市使用层次结构原则。 例如,使用较大的文本和粗体首都。 而较小的社区可以使用较小的字体大小。 如果使用两种字体,则使用衬线字体表示自然特征, 使用无衬线字体表示文化特征。

  • 高速公路/道路:通常,道路标签遵循街道的方向。 优先标记最重要的道路以避免混乱。 此外,考虑重复长路的街道名称。尽可能选择使用高速公路盾牌。

  • 边界:在地图设计中,将边界特征大写是一种常见做法。 例如,沿着这条国际边界,会将加拿大和美国都大写。

标注制图惯例

网络地图和数据可视化

请记住,并非所有地图都是印刷版。网络制图极具挑战性,这是完全不同的难题。但说实话,很多相同的概念都适用。

在传统制图学中,我们以固定比例绘制地图。但网络地图允许用户放大和缩小。关键在于可读性。如有疑问,请选择弹出窗口以避免在线地图过于拥挤。

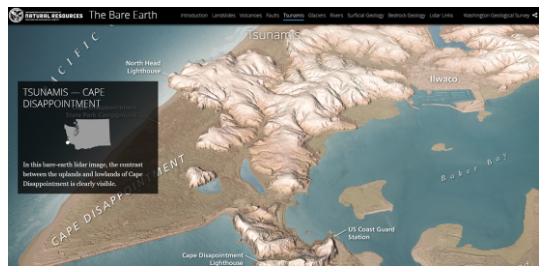

最后,我们使用故事地图来讲述数据故事。但关键区别在于它添加了地理背景,查看这些故事地图示例以获取灵感。

网络地图和数据可视化
