GIS 制图的广阔世界:快速说明

GIS制图简介

GIS 制图是一个帮助用户管理、组织和分析基于位置的数据过程,将传统制图与基于位置的数据相结合,旨在超越二维纸质地图的局限性。GIS 制图很容易成为 GIS 软件最常见的用途,它在大多数建筑行业中被频繁使用。

GIS 制图为原始数据增加了意义。电子表格可以容纳大量数据,但收集洞察力却很困难。将相同的数据渲染到地图上,可立即更轻松地进行分析和操作。与 GIS 本身的定义一样,GIS 制图的范畴非常广泛。

制图基础 - 主题与参考

制图基础 - 主题与参考

制图可分为两大类:参考和专题。参考地图侧重于位置,说明自然和人造特征。参考地图的最佳示例包括街道、地铁和地形图。

专题地图说明了空间关系:顾名思义,重点在于关注一个主题或特定主题。人口趋势、疾病发病率和天气模式通常都用专题地图表示。因此,大多数专题地图确实以参考地图为基础。

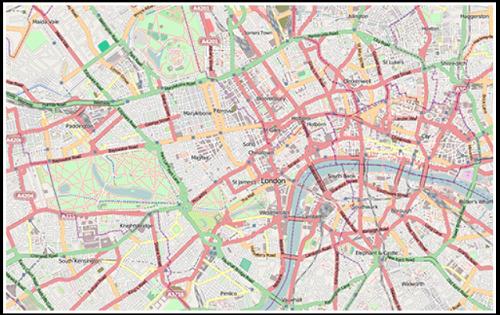

制图基础1

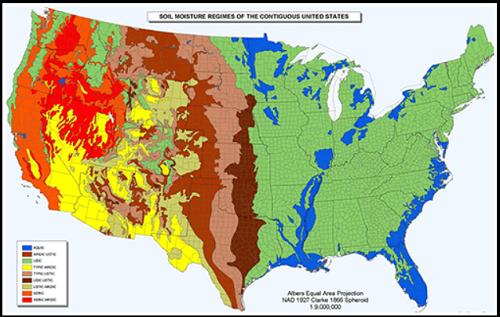

制图基础2

例如假设对附近国家公园的海拔和降雨量之间的关系感到好奇。那么可从绘制高程轮廓的参考地图开始,叠加年降雨量数据进而创建专题地图。创建专题地图是 GIS 的亮点,可以使用 GIS 软件来检查参考地图,但几乎无法了解该程序的功能。

GIS 制图是一个庞大的类别,涵盖范围广泛的子主题。人们可以(并且已经)编写了有关 GIS 主题的整本教科书。这种变化的存在部分是因为 GIS 随着时间的推移发生了显著的变化。如今的 GIS 地图与在 1980 年代初首次发布 GIS 时制作的地图大不相同。

GIS 地图

分类图

分类图

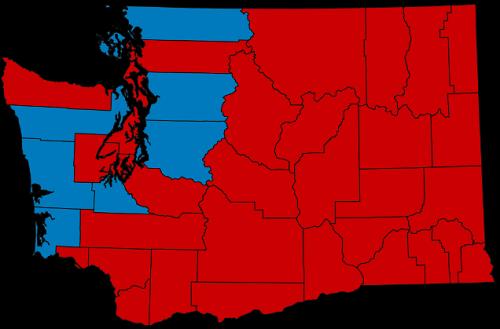

分类地图可视化数据类别,与地图上的特定区域相关。分类地图的示例包括:

  • 选举结果
  • 销售区域
  • 各国最喜欢的运动

要创建类别地图,请先定义需要的类别,然后输入相关数据。

许多 GIS 系统允许批量数据上传,因此理想情况下数据输入相当快。整合数据后,为每个类别分配一种颜色并观察地图的生成。创建地图后,通过直接操作数据进行更改。例如,如果在数据集中,将州从民主党更改为共和党,地图上的颜色将自动更改。

数量图

数量图

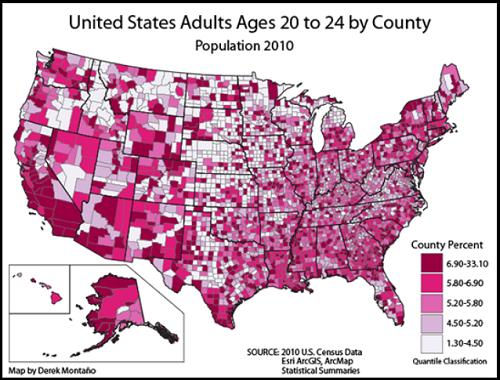

数量图,也称为分区统计图,说明了特定地理或政治区域的变化。人口密度图是数量图的一个很好示例,上图显示了美国各县 20-24 岁成年人的百分比密度。

较浅的颜色代表较低的密度,随后的每个较深的阴影代表较高的密度。数量图通常与热图混淆,数量图绘制非标准基于位置的单位密度图。

什么是非标准基于位置的单位?

示例包括州、县和选区,即边界明确但有些武断的区域,这与每个区域单位完全相同的标准网格形成对比。

要制作数量图,请定义相关区域,将数据放入范围(0-9、10-19、20-29、30-39),并为范围的每个部分分配一种颜色。等值线图中的颜色通常是一种颜色的渐变(从浅到深)或发散的颜色。数值范围和相关颜色都应在图例中描述。

热图

热图

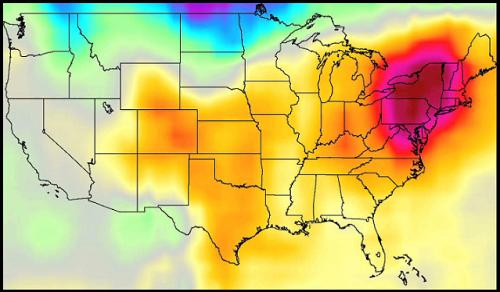

与数量图类似,热图说明了给定区域的密度。然而,数量图通常说明密度变化,而热图通常表示可变强度。热图在标准化网格上显示数据,而不是地理或政治边界,是利用颜色来说明强度级别。天气模式的发生完全独立于地缘政治边界,因此雷击、干旱地区和大风暴等情况通常使用热图显示。

现代 GIS 地图 - 扩展 GIS 制图的定义

检查图

检查图

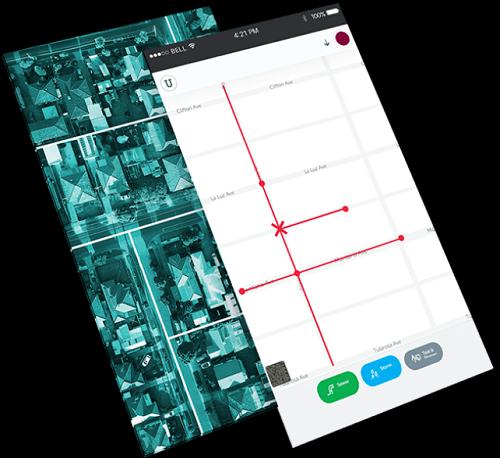

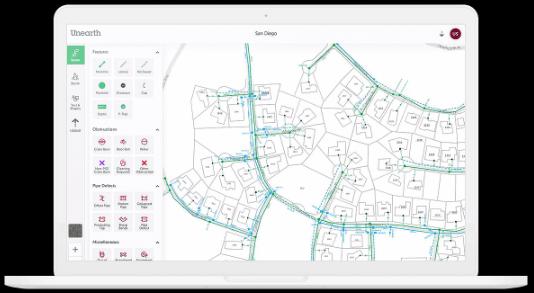

实物资产检查发生在大片、分散的区域,这使得数据组织变得困难。以公用事业管道检测为例,仅在美国就有超过1 亿英里的公用事业管道。每个公用事业公司负责一个特定的区域,通常表示为地址列表。每个地址都与多个管道相关联,所有管道都需要定期检查。

利用 GIS,公用事业公司可以将地址列表转换为数字检查地图,可根据需要将相关数据(注释、视频和照片)添加到地图中。与纸质地图不同,使用数字地图可以实时查看数据,未来的检查员可以轻松获得重要信息。

危险地图

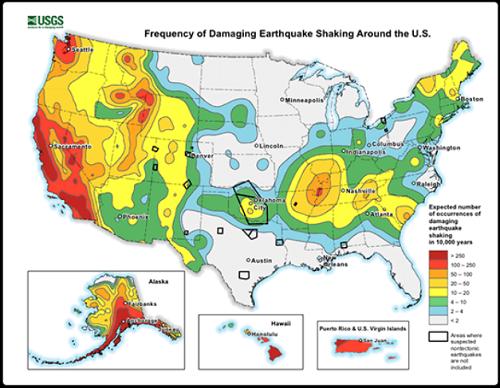

灾害地图用于阐明易受自然灾害影响的地区,如地震、洪水、山体滑坡、海啸等。如果使用得当,危险地图可以帮助以下几个方面:

  • 公民和规划者了解潜在风险的全部范围
  • 提供有关哪些领域风险最高的见解
  • 减轻灾难性事件的负面影响(损坏、生命损失等)
  • 通过有效规划最大限度地减少整体风险
  • 制定有效疏散地点和路线的计划
  • 有效的危险地图应该易于理解和创建,旨在促进迅速、有序的疏散。

危险地图

资产地图

资产地图与检查地图有许多相似之处。如果有的话,它们只是一个更广泛的类别:包括土地、建筑物、设备、基础设施、电网等的测绘和管理。资产地图和检查地图之间的主要区别在于,资产管理和地图绘制侧重于延长资产的生命周期,管理其维护和保养,使其可以使用更长时间。

深入研究

项目地图

项目地图

项目地图允许组织随着时间的推移跟踪大型物理项目。这种类型的 GIS 制图是一个相对较新的用例,许多 GIS 平台无法容纳创建有效项目地图所需的垂直数据组织。随着 GIS 技术的发展,项目地图在现代平台中变得越来越普遍。项目地图将深度但狭窄的数据集添加到地图上的特定点。

任务

任务管理是项目管理的一个组成部分,利用现代 GIS,可将每项任务分配到地图上的一个位置,可以设置一个状态,让团队中的每个人都能即时了解。

对于没有物理组件的项目,可以使用列表、电子表格或白板来组织任务。然而在管理基于位置的任务时,GIS 制图简化了从开始到结束的过程。

测量

测量

一些 GIS 平台使用户能够在地图本身内进行面积和体积测量,这对于建筑世界项目来说是一项有用的功能。

现代 GIS 为管理人员和现场团队提供了一种衡量进度的方法。从站点边界到库存量,地图内测量引入了传统 GIS 系统通常不提供的交互级别。与大多数 GIS 数据类型一样,用户可以隔离测量图层,允许独立查看测量或在图层之间切换。

地图注释

地图注释有多种用途。对于项目地图,它们可用于:

  • 勾勒出场地周边
  • 标记需要注意的区域
  • 直接在地图上发表评论

测量值实际上是一种地图注释,但可以单独考虑,因为它们的应用非常具体。
