多边形符号¶

多边形符号样式多边形（二维）特征。它包含功能的笔画（轮廓）以及功能的填充（内部）。

句法¶

多边形符号的完整语法是：

symbolizers:
- polygon:
    fill-color: <color>
    fill-opacity: <expression>
    fill-graphic:
      <graphic_options>
    stroke-color: <color>
    stroke-width: <expression>
    stroke-opacity: <expression>
    stroke-linejoin: <expression>
    stroke-linecap: <expression>
    stroke-dasharray: <float list>
    stroke-dashoffset: <expression>
    stroke-graphic:
      <graphic_options>
    stroke-graphic-fill:
      <graphic_options>
    offset: <expression>
    displacement: <expression>
    geometry: <expression>
    uom: <text>
    x-labelObstacle: <boolean>
    x-composite-base: <boolean>
    x-composite: <text>
    x-inclusion: <text>

在哪里？

财产	必修的？	描述	默认值
`stroke-color`	不	线条特征的颜色。	`'#000000'` （黑色）
`stroke-width`	不	线条特征的宽度，以像素度量。	`1`
`stroke-opacity`	不	线条特征的不透明度。有效值是介于 `0` （完全透明）和 `1` （完全不透明）。	`1`
`stroke-linejoin`	不	如何将线段连接在一起。选项包括 `mitre` （尖角） `round` （圆角），以及 `bevel` （对角）。	`mitre`
`stroke-linecap`	不	线条特征在其末端的渲染方式。选项包括 `butt` （锋利的方形边缘） `round` （圆形边缘），以及 `square` （略微拉长的方形边缘）。	`butt`
`stroke-dasharray`	不	表示线条和间隙长度的数字列表，创建虚线效果。单位是像素，所以 `"2 3"` 将是一个由2个像素的画线和3个像素的空格组成的重复图案。如果只提供一个数字，这将意味着相等数量的行和间隙。	无破折号
`stroke-dashoffset`	不	DashArray中用于偏移虚线图形的像素数，用于移动虚线中线条和间隙的位置。	`0`
`stroke-graphic`	不	沿笔画使用的图案或图案。输出将始终是线性重复模式，因此与 `stroke-width` .可以是由公共形状组成的标记，也可以是指向图形的URL。这个 `<graphic_options>` 应该包含一个包含 `symbols:` 然后是 `external:` 或 `mark:` ，具有适当的参数，如点符号第节。不能与一起使用 `stroke-graphic-fill` .	不适用
`stroke-graphic-fill`	不	用于填充笔画的图案或图案。要填充的区域直接与 `stroke-width` .可以是由公共形状组成的标记，也可以是指向图形的URL。这个 `<graphic_options>` 应该包含一个包含 `symbols:` 然后是 `external:` 或 `mark:` ，具有适当的参数，如点符号第节。不能与一起使用 `stroke-graphic` .	不适用

财产	必修的？	描述	默认值
`fill-color`	不	功能内部的颜色。	`'#808080'` （灰色）
`fill-opacity`	不	填充的不透明度。有效值是介于 `0` （完全透明）和 `1` （完全不透明）。	`1`
`fill-graphic`	不	用于填充特征的设计或图案。可以是由公共形状组成的标记，也可以是指向图形的URL。这个 `<graphic_options>` 应该包含一个包含 `symbols:` 然后是 `external:` 或 `mark:` ，具有适当的参数，如点符号部分。	没有

使用 fill-graphic 允许以下额外选项：

财产	必修的？	描述	默认值
`x-graphic-margin`	不	用于指定填充图形周围的边距（像素）。可能的值包括四个 (`top, right, bottom, left` ）一份三人名单 (`top, right and left, bottom` ）两个列表 (`top and bottom, right and left` ）或单个值。	不适用
`x-random`	不	激活符号的随机分布。可能的值是 `free` 或 `grid` . `free` 生成完全随机分布，并且 `grid` 将生成一个规则的位置网格，并且只随机化单元格中心周围符号的位置，从而提供更均匀的分布。	不适用
`x-random-tile-size`	不	当使用时 `x-random` ，确定将包含随机分布符号的网格大小（以像素为单位）。	`256`
`x-random-rotation`	不	当使用时 `x-random` ，激活随机符号旋转。可能的值是 `none` 或 `free` .	`none`
`x-random-symbol-count`	不	当使用时 `x-random` ，确定绘制的符号数。增加这个数字将产生更密集的符号分布	`16`
`x-random-seed`	不	确定用于生成随机分布的“填瓦”。更改此值将导致不同的符号分布。	`0`

财产	必修的？	描述	默认值
`offset`	不	以像素为单位的值，用于相对于特征位置移动绘制的线。	`0`
`displacement`	不	指定相对于特征移动符号的距离。值是一个 `[x,y]` 以像素表示的值的元组，因此 [10,5] 将符号右移10个像素，向下移动5个像素。	`[0,0]`

财产	必修的？	描述	默认值
`geometry`	不	指定要用作几何的属性(请参见 SLD中的几何变换 )	找到第一个几何属性（通常命名为 `geom` 或 `the_geom` ）
`uom`	不	用于宽度计算的测量单位(请参见以地面单位指定符号大小 )	象素

以下属性等同于SLD“供应商选项”。

的附加“供应商选项”属性标记障碍物：

财产	必修的？	描述	默认值
`x-labelObstacle`	不	将符号标记为障碍物，以便通过 text symbolizer 不会绘制在这些功能的顶部。选项包括 `true` 或 `false` .请注意，在计算障碍物时使用特征的边界框，因此在将线或多边形符号标记为障碍物时，可能会出现意外的效果。	`false`

的其他“供应商选项”属性色彩合成与混色：

财产	必修的？	描述	默认值
`x-composite`	不	允许符号之间的alpha合成和颜色混合选项。	不适用
`x-composite-base`	不	允许渲染引擎使用符号映射来定义“基本”缓冲区，以便随后使用 `x-composite` . 请参见 Feature Styles 了解更多详细信息。	`false`

的其他“供应商选项”属性渲染选择：

财产	必修的？	描述	默认值
`x-inclusion`	不	定义规则是否应包含在的样式中 `legendOnly` 或 `mapOnly` 。	`normal`

实例¶

基本多边形¶

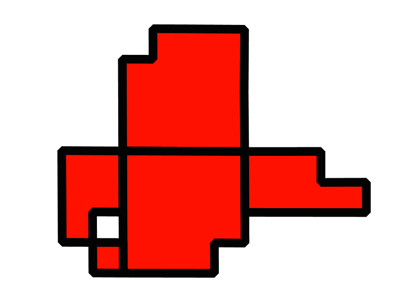

多边形符号有一个笔画和一个填充，类似于点符号的标记。下面的示例绘制一个多边形符号，该符号带有红色填充和黑色笔画，笔画带有斜线连接：

feature-styles:
- name: name
  rules:
  - title: fill-graphic
    symbolizers:
    - polygon:
        fill-color: '#FF0000'
        fill-opacity: 0.9
        stroke-color: '#000000'
        stroke-width: 8
        stroke-opacity: 1
        stroke-linejoin: bevel

用图形填充¶

这个 fill-graphic 属性用于用重复图形填充几何图形。这可以是标记或外部图像。这个 x-graphic-margin 选项可用于指定填充图形周围的上、右、下和左边缘。此示例使用两组具有不同偏移值的重复正方形绘制棋盘图案：

name: checkers
feature-styles:
- name: name
  rules:
  - title: fill-graphic
    symbolizers:
    - polygon:
        stroke-width: 1
        fill-graphic:
          symbols:
          - mark:
              shape: square
              fill-color: '#000000'
          size: 8
        x-graphic-margin: 16 16 0 0
    - polygon:
        stroke-width: 1
        fill-graphic:
          symbols:
          - mark:
              shape: square
              fill-color: '#000000'
          size: 8
        x-graphic-margin: 0 0 16 16

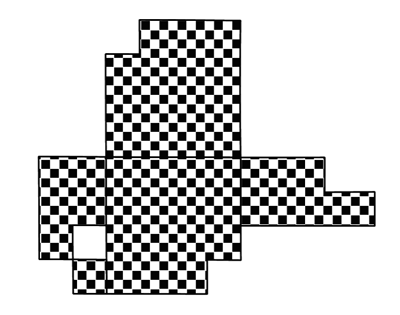

../../../../_images/polygon_checkers.png — 方格填充¶

随机图形填充¶

通常，图形用于 fill-graphic 属性被瓦片。或者，可以使用 x-random 选项和相关的其他选项。这可用于创建斑点图案，如以下示例所示：

name: speckles
feature-styles:
- name: name
  rules:
  - title: fill-graphic
    symbolizers:
    - polygon:
        stroke-width: 1
        fill-graphic:
          symbols:
            - mark:
                shape: circle
                fill-color: '#000000'
          size: 3
          x-random: grid
          x-random-seed: 2
          x-random-tile-size: 1000
          x-random-rotation: free
          x-random-symbol-count: 1000

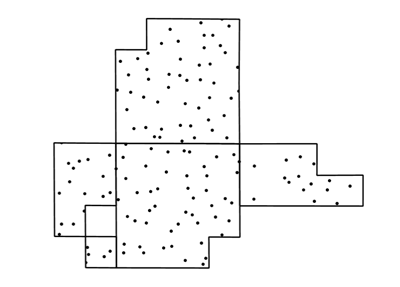

../../../../_images/polygon_random.png — 随机图形填充¶
