点符号¶

点符号用于设置非点特征的点特征或质心的样式。

句法¶

点符号的完整语法是：

symbolizers:
- point:
    symbols:
    - external:
        url: <text>
        format: <text>
    - mark:
        shape: <shape>
        fill-color: <color>
        fill-opacity: <expression>
        fill-graphic:
          <graphic_options>
        stroke-color: <color>
        stroke-width: <expression>
        stroke-opacity: <expression>
        stroke-linejoin: <expression>
        stroke-linecap: <expression>
        stroke-dasharray: <float list>
        stroke-dashoffset: <expression>
        stroke-graphic:
          <graphic_options>
        stroke-graphic-fill:
          <graphic_options>
    size: <expression>
    anchor: <tuple>
    displacement: <tuple>
    opacity: <expression>
    rotation: <expression>
    geometry: <expression>
    uom: <text>
    x-labelObstacle: <boolean>
    x-composite-base: <boolean>
    x-composite: <text>
    x-inclusion: <text>

在哪里？

财产	必修的？	描述	默认值
`stroke-color`	不	线条特征的颜色。	`'#000000'` （黑色）
`stroke-width`	不	线条特征的宽度，以像素度量。	`1`
`stroke-opacity`	不	线条特征的不透明度。有效值是介于 `0` （完全透明）和 `1` （完全不透明）。	`1`
`stroke-linejoin`	不	如何将线段连接在一起。选项包括 `mitre` （尖角） `round` （圆角），以及 `bevel` （对角）。	`mitre`
`stroke-linecap`	不	线条特征在其末端的渲染方式。选项包括 `butt` （锋利的方形边缘） `round` （圆形边缘），以及 `square` （略微拉长的方形边缘）。	`butt`
`stroke-dasharray`	不	表示线条和间隙长度的数字列表，创建虚线效果。单位是像素，所以 `"2 3"` 将是一个由2个像素的画线和3个像素的空格组成的重复图案。如果只提供一个数字，这将意味着相等数量的行和间隙。	无破折号
`stroke-dashoffset`	不	DashArray中用于偏移虚线图形的像素数，用于移动虚线中线条和间隙的位置。	`0`
`stroke-graphic`	不	沿笔画使用的图案或图案。输出将始终是线性重复模式，因此与 `stroke-width` .可以是由公共形状组成的标记，也可以是指向图形的URL。这个 `<graphic_options>` 应该包含一个包含 `symbols:` 然后是 `external:` 或 `mark:` ，具有适当的参数，如点符号第节。不能与一起使用 `stroke-graphic-fill` .	不适用
`stroke-graphic-fill`	不	用于填充笔画的图案或图案。要填充的区域直接与 `stroke-width` .可以是由公共形状组成的标记，也可以是指向图形的URL。这个 `<graphic_options>` 应该包含一个包含 `symbols:` 然后是 `external:` 或 `mark:` ，具有适当的参数，如点符号第节。不能与一起使用 `stroke-graphic` .	不适用

财产	必修的？	描述	默认值
`fill-color`	不	功能内部的颜色。	`'#808080'` （灰色）
`fill-opacity`	不	填充的不透明度。有效值是介于 `0` （完全透明）和 `1` （完全不透明）。	`1`
`fill-graphic`	不	用于填充特征的设计或图案。可以是由公共形状组成的标记，也可以是指向图形的URL。这个 `<graphic_options>` 应该包含一个包含 `symbols:` 然后是 `external:` 或 `mark:` ，具有适当的参数，如点符号部分。	没有

使用 fill-graphic 允许以下额外选项：

财产	必修的？	描述	默认值
`x-graphic-margin`	不	用于指定填充图形周围的边距（像素）。可能的值包括四个 (`top, right, bottom, left` ）一份三人名单 (`top, right and left, bottom` ）两个列表 (`top and bottom, right and left` ）或单个值。	不适用
`x-random`	不	激活符号的随机分布。可能的值是 `free` 或 `grid` . `free` 生成完全随机分布，并且 `grid` 将生成一个规则的位置网格，并且只随机化单元格中心周围符号的位置，从而提供更均匀的分布。	不适用
`x-random-tile-size`	不	当使用时 `x-random` ，确定将包含随机分布符号的网格大小（以像素为单位）。	`256`
`x-random-rotation`	不	当使用时 `x-random` ，激活随机符号旋转。可能的值是 `none` 或 `free` .	`none`
`x-random-symbol-count`	不	当使用时 `x-random` ，确定绘制的符号数。增加这个数字将产生更密集的符号分布	`16`
`x-random-seed`	不	确定用于生成随机分布的“填瓦”。更改此值将导致不同的符号分布。	`0`

财产	必修的？	描述	默认值
`external`	不	指定用于设置点样式的图像。	不适用
`url`	是的	图像的位置。可以是实际的URL或文件路径（相对于样式文件保存在geoserver数据目录中的位置）。应该用单引号括起来。	不适用
`format`	是的	图像的格式。必须是有效的mime类型（例如 `image/png` 对于PNG， `image/jpeg` 对于JPG， `image/svg+xml` 对于SVG）	不适用
`mark`	不	指定用于设置点样式的规则形状。	不适用
`shape`	不	标记的形状。选项包括 `square` ， `circle` ， `triangle` ， `cross` ， `x` 和 `star` .	`square`
`size`	不	标记的大小（像素）。如果标记的纵横比不是1:1（平方），则适用于高度仅限于图形，宽度按比例缩放。	16
`anchor`	不	指定符号相对于特征位置的中心。值是一个 `[x,y]` 具有从0到1的十进制值的元组，具有 `[0,0]` 表示符号锚定在左上角，并且 `[1,1]` 意思是锚定在右下角。	`[0.5,0.5]`
`displacement`	不	指定相对于特征移动符号的距离。值是一个 `[x,y]` 以像素表示的值的元组，因此 [10,5] 将使符号向右移动10个像素，向下移动5个像素。	`[0,0]`
`opacity`	不	指定透明度级别。的价值 `0` 意味着完全透明，而 `1` 意味着完全不透明。仅影响由 `external` 参数；的不透明度 `mark` 符号由 `fill-opacity` 和 `stroke-opacity` 就是这个目标。	`1`
`rotation`	不	标记的值（以度为单位）或旋转。较大的值会增加逆时针旋转。值 `180` 将使标记颠倒。	`0`

财产	必修的？	描述	默认值
`geometry`	不	指定要用作几何的属性(请参见 SLD中的几何变换 )	找到第一个几何属性（通常命名为 `geom` 或 `the_geom` ）
`uom`	不	用于宽度计算的测量单位(请参见以地面单位指定符号大小 )	象素

以下属性等同于SLD“供应商选项”。

的附加“供应商选项”属性标记障碍物：

财产	必修的？	描述	默认值
`x-labelObstacle`	不	将符号标记为障碍物，以便通过 text symbolizer 不会绘制在这些功能的顶部。选项包括 `true` 或 `false` .请注意，在计算障碍物时使用特征的边界框，因此在将线或多边形符号标记为障碍物时，可能会出现意外的效果。	`false`

的其他“供应商选项”属性色彩合成与混色：

财产	必修的？	描述	默认值
`x-composite`	不	允许符号之间的alpha合成和颜色混合选项。	不适用
`x-composite-base`	不	允许渲染引擎使用符号映射来定义“基本”缓冲区，以便随后使用 `x-composite` . 请参见 Feature Styles 了解更多详细信息。	`false`

的其他“供应商选项”属性渲染选择：

财产	必修的？	描述	默认值
`x-inclusion`	不	定义规则是否应包含在的样式中 `legendOnly` 或 `mapOnly` 。	`normal`

实例¶

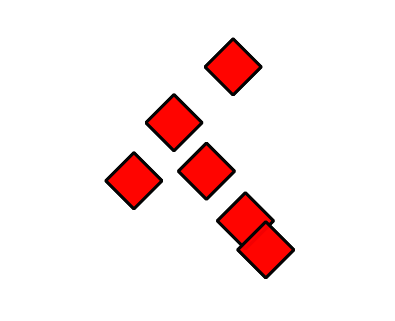

基本要点¶

点符号在任何几何图形的中心绘制点。它由外部图像或符号定义，其中任何一个都可以调整大小和旋转。标记是可以在点位置绘制的预定义符号。与多边形类似，标记既有填充也有笔划。此示例显示一个点符号，它绘制带有黑色轮廓的半透明红色菱形：

feature-styles:
- name: name
  rules:
  - title: red point
    symbolizers:
    - point:
        symbols:
        - mark:
            shape: square
            fill-color: '#FF0000'
            fill-opacity: 0.75
            stroke-color: '#000000'
            stroke-width: 1.5
            stroke-opacity: 1
        size: 20
        rotation: 45

../../../../_images/point_basic.png — 基本要点¶

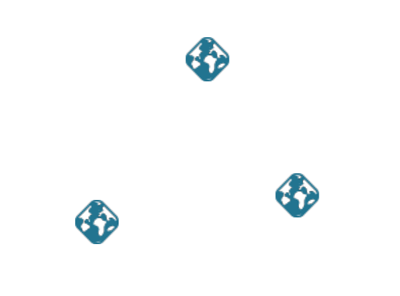

点为图像¶

有时使用图像来表示某些点可能很有用。这可以通过使用 external 符号属性，它需要 url 和A format . 这个 url 应该用单引号括起来。这个 format 属性是 MIME type image .此示例显示一个点符号，该符号在每个点上绘制一个居中的图像：

name: point
feature-styles:
- name: name
  rules:
  - symbolizers:
    - point:
        symbols:
        - external:
            url: 'geoserver.png'
            format: image/png
        size: 16

../../../../_images/point_graphic.png — 点为图像¶

点组成¶

使用多个点符号可以组成更复杂的符号。这个例子显示了两个符号以及 x-composite 参数，以便减去一个正方形标记的形状，允许背景显示出来。

symbolizers:
- point:
    symbols:
    - mark:
        shape: square
        fill-color: '#222222'
    size: 40
- point:
    symbols:
    - external:
        url: 'stamp.png'
        format: image/png
    x-composite: xor
    size: 40

../../../../_images/point_composition.png — 点组成¶

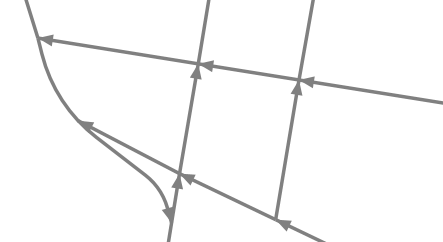

箭头点¶

有时使用cql表达式生成点很有用。下面的示例在箭头形状的每行末尾生成一个点，旋转该点使其与行的方向匹配。

name: arrow
symbolizers:
- line:
   stroke-color: '#808080'
   stroke-width: 3
- point:
    geometry: ${endPoint(the_geom)}
    symbols:
    - mark:
        shape: shape://oarrow
        fill-color: '#808080'
    size: 30
    rotation: ${endAngle(the_geom)}
